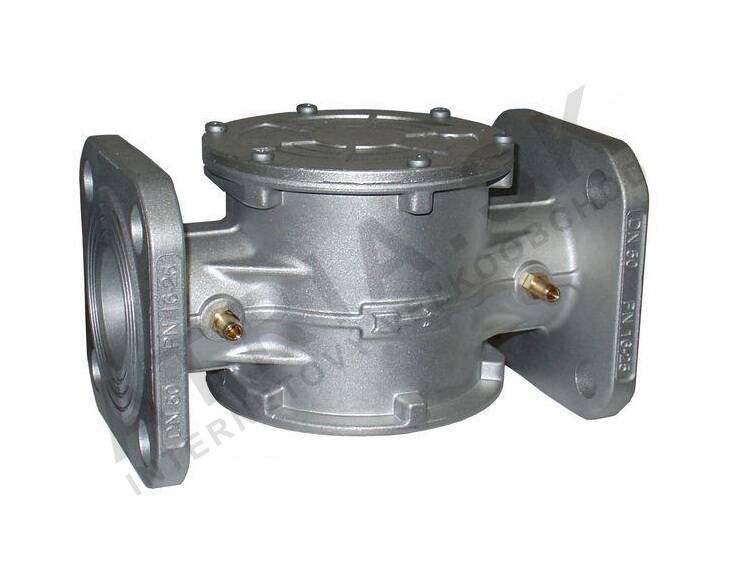

Plynový filtr - s lemováním - DN 65; PN 6; 50µm

Detailní popis produktu

Plynové filtry jsou základními komponentami v plynových rozvodech pro bytové, obchodní a průmyslové budovy. Jsou běžně instalovány před citlivými zařízeními, jako jsou kotle, výměníky tepla a plynoměry, aby se zabránilo znečistění pevnými částicemi. Instalatéři a technici pracující v oblasti topení a kanalizace často potřebují spolehlivá řešení pro filtraci, která zajišťují dlouhodobou výkonnost a bezpečnost systému. V průmyslových prostředích pomáhají tyto filtry udržovat integritu spalovacích procesů a zmenšují opotřebení komponent下游.

Korektní rozměrování a umístění plynových filtrů závisí na průtoku, složení plynu a tlaku systému. Filtry je třeba vybírat podle jejich nominálního průměru (DN), tlakové třídy (PN) a stupně filtrace. Lemované modely jsou preferovány pro větší průměry potrubí a systémy vyžadující častý přístup k údržbě. Matriál a návrh filtru musí také odolávat podmínkám prostředí, ve kterém je instalován.

Technické parametry

Materiál	Odlitý hliník v souladu s normou STN EN 161
Prováděcí teplota	-40 °C
Nominální průměr	DN 65
Nominální tlak	PN 6
Hmotnost	5,509 kg
Kód	FF080000B50
Značka	IVAR

Nominální průměr filtru (DN 65) určuje jeho kompatibilitu s konkrétními průměry potrubí a kapacitou průtoku. Tlaková třída (PN 6) určuje maximální povolený tlak za běžných provozních podmínek. Stupeň filtrace (50 µm) zajišťuje efektivní odstranění jemných částic při zachování nízkého odporu průtoku. Tyto parametry jsou klíčové pro projektanty při výběru komponentů, které splňují bezpečnostní a účinnostní normy.

Instalace a připojení

Při instalaci by měl být filtr umístěn do rovné části potrubí, aby se zabránilo turbulence a nerovnoměrnému rozdělení průtoku. Lemování vyžaduje shodné lemovací plochy a těsnění, aby byl zajištěn těsný spoj. Zkontrolujte, zda rozměry lemování a otvory pro šrouby odpovídají sousedním potrubním přípojkám. Běžné chyby instalace zahrnují nesrovnání lemování, nedostatečné utažení šroubů a nečistoty na těsnících plochách před montáží. Vždy potvrďte směr průtoku uvedený na těle filtru, aby nedošlo k nesprávné instalaci.

Kompatibilita a příslušenství

Tento filtr je kompatibilní se standardními plynovými potrubími s lemováním. K dokončení instalace zajistěte dostatečné těsnění a šrouby pro daný rozměr lemování. Nejsou potřeba žádná další příslušenství, pokud není pro konkrétní konfiguraci systému uvedeno jinak. Pro větší průměry než DN 65 jsou k dispozici alternativní modely na vyžádání.

Technický pozadí pro projektanty

Filtr funguje tím, že zachytává pevné částice v porézním kovovém vložku. Velikost sítě 50 µm umožňuje zachytit jemné nečistoty a zároveň minimalizovat tlakovou ztrátu přes filtr. Tělo je vyrobeno z odlitku z hliníku, který poskytuje dobré odolnosti korozi a mechanické pevnosti v rozsahu provozních teplot. Integrace do systému musí zahrnovat tepelné roztažnosti a vibrace, aby se zabránilo napětí v lemovacích spojích. Vlastnosti materiálu zajišťují odolnost v prostředích se střední chemickou expozicí a kolísajícími teplotami.

Údržba a provoz

Pravidelná kontrola je doporučena, aby byl filtr bez blokád. Zkontrolujte vizuálně tělo filtru na známky koroze nebo poškození. Čistění nebo výměna filtru vložku podle pokynů výrobce, když klesne výkon. V poskytnutých datech nejsou uvedeny konkrétní intervaly údržby, ale frekvence může se lišit v závislosti na kvalitě přiváděného plynu a způsobu využití systému.

Nejčastější otázky

Lze filtr použít na venkovní instalace?
Ano, filtr je vhodný pro venkovní použití, pokud je chráněn před přímým vystavením počasí a je instalován v souladu s místními předpisy.

Je filtr kompatibilní s vysokotlakými plynovými systémy?
Filtr je určen pro nominální tlak PN 6 a neměl by být použit v systémech překračujících tento limit.

Lze filtr instalovat svisle nebo vodorovně?
Filtr lze instalovat v obou orientacích, ale směr průtoku musí sledovat šipku na těle filtru.

Jaká je maximální provozní teplota?
Filtr je navržen pro provoz od -40 °C do +70 °C.
