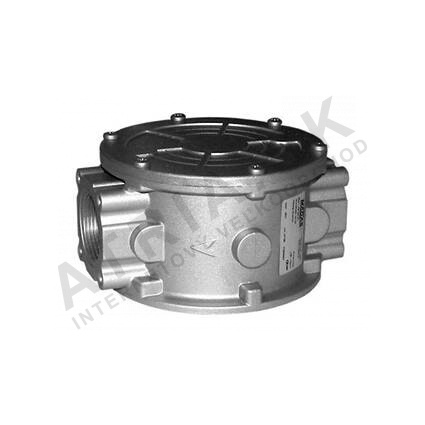

Plynový filtr - závitový - 1 palce; PN 6; 10 µm

Detailní popis produktu

Plynové filtry jsou zásadní komponenty v průmyslových a komerčních plynových distribučních systémech, které zajistí odstranění částic před tím, než dosáhnou citlivého vybavení. Tento závitový plynový filtr se běžně používá v topných a plynových dodacích systémech, kde přítomnost prachu nebo nečistot může způsobit provozní potíže. Je vhodný pro instalaci jak do nových, tak do stávajících plynových linek, zejména v prostředích, kde plyn může obsahovat částice z dopravy nebo skladování. Filtr je navržen pro použití v systémech pracujících v teplotním rozsahu od -40 °C do +70 °C, což zaručuje jeho vhodnost pro široké spektrum klimatických podmínek a aplikací.

Montéři často setkávají s tímto typem filtru v plynových dodacích lincech pro topné systémy, průmyslové plynové hořáky a procesní zařízení. Filtr je umístěn před klíčové komponenty, jako jsou ventily, regulátory a měřiče, aby zabránil zácpám a opotřebení způsobenému částicemi. Kompaktní design umožňuje jeho instalaci i v úzkých prostorech, a závitové připojení zajišťuje bezpečné a netěsné integrování do systému.

Technické parametry

Prováděcí teplota	-40 °C
Nominální průměr	DN 125
Nominální tlak	PN 6
Hmotnost	0,58 kg
Kód	FM040000B10
Značka	IVAR

Prováděcí teplotní rozsah od -40 °C do +70 °C zajišťuje, že filtr může být použit jak v chladném, tak v teplém prostředí. Nominální tlaková hodnota PN 6 určuje maximální tlak, který filtr unese za běžných provozních podmínek. Pórovitost filtru 10 µm určuje stupeň filtrace, efektivně odstraňuje jemné částice, přičemž umožňuje plyn plynout s minimálním odporem. Tyto parametry jsou zásadní pro správné rozměrování a výběr, aby filtr splňoval provozní požadavky systému.

Instalace a připojení

Filtr se instaluje pomocí závitového připojení, které vyžaduje použití vhodných těsnících materiálů, jako je PTFE pásko nebo těsnící pasta, aby byl spoj netěsný. Nominální průměr DN 125 odpovídá velikosti připojení 1 palec, která musí být shodná s potrubím nebo adaptérem, ke kterému se připojuje. Během instalace je důležité zkontrolovat, že filtr je orientován správně, s vyznačeným směrem průtoku na těle. Běžné chyby při instalaci zahrnují nesprávnou orientaci, což může vést ke snížení účinnosti filtrace, a nedbalost při čištění spojovacích ploch před montáží, což může způsobit netěsnosti nebo znečistění.

Kompatibilita a příslušenství

Tento filtr je kompatibilní se standardními plynovými linkami a adaptéry, které používají závitové připojení 1 palec. Běžně se používá spolu s plynovými ventily, regulátory a měřiči. Při instalaci filtru je důležité zajistit, že dolní vybavení je kompatibilní s tlakovými a průtokovými charakteristikami systému. Pro standardní instalaci nejsou potřeba žádná další příslušenství, ale v některých případech může být přidán tlakoměr nebo obchůdka pro monitorování a údržbu.

Technický pozadí pro projektanty

Filtr pracuje tak, že umožňuje plynu procházet pórovitým médiem, přičemž zachytává částice. Mědiem je materiál odolný korozi a degradaci za běžných provozních podmínek. Tělo z litinového hliníku poskytuje dobrou mechanickou pevnost a tepelnou stabilitu. Filtr je navržen tak, aby se integroval do plynových systémů bez výrazného poklesu tlaku, a jeho výkon je ovlivněn faktory, jako je velikost a koncentrace částic v plynu. Rozsah prováděcí teploty a tlaková hodnota jsou klíčové návrhové parametry, které je třeba zohlednit, aby byla zajištěna dlouhodobá spolehlivost a účinnost.

Služba a provoz

Pravidelná kontrola filtru je doporučena, aby byl bez blokády a těsnící plochy zůstaly neporušené. Pokud filtr zanikne, měl by být odstraněn a vyčištěn podle pokynů výrobce. Nejsou uvedeny konkrétní intervaly údržby, ale filtr by měl být kontrolován vždy, když dojde k patrnému poklesu výkonu systému. Během provozu je důležité sledovat tlakový rozdíl přes filtr, protože zvýšení může signalizovat potřebu čištění nebo výměny.

Nejčastější otázky

Může být tento filtr použit v nízko-teplotních prostředích?
Ano, je vhodný pro prostředí s teplotou až -40 °C, přičemž plyn nemrzne ani nezpůsobuje kondenzaci uvnitř systému.

Je filtr kompatibilní se všemi typy plynů?
Je vhodný pro suché, nekorezní plyny. Není doporučeno pro plyny s vysokým obsahem vlhkosti nebo reaktivních látek.

Může být filtr nainstalován v svislé nebo vodorovné poloze?
Ano, filtr může být nainstalován v libovolné poloze, ale směr průtoku musí být dodržen podle vyznačení na těle.

Je možné nahradit filtr médiem s jinou pórovitostí?
Na žádost nabízí výrobce variantu s pórovitostí 20 µm. Standardní filtr má pórovitost 10 µm, což poskytuje jemnou filtrační sílu pro většinu plynových systémů.
