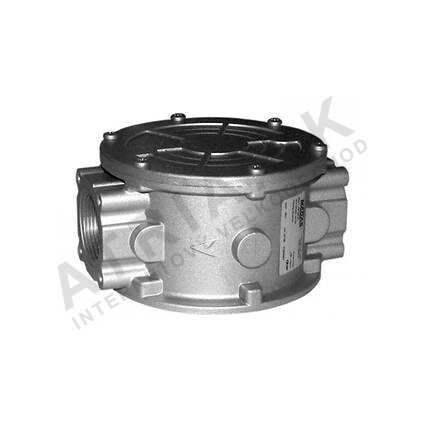

Plynový filtr - závitový - 3/4 palce; PN 6; 10 µm
Kód: FM030000B10Související produkty
Detailní popis produktu
Plynové filtry jsou základními komponentami plynových dodacích systémů, kde přítomnost nečistot může omezit výkon a trvanlivost zařízení v dolní části systému. Tento plynový filtr IVAR FM se často používá v bytových, komerčních a průmyslových otopných systémech, plynových spotřebičích a procesních plynových instalacích. Instalatéři a technici pracující s plynovými trubkami často integrují takové filtry, aby zajistili čisté dodání plynu k hořákům, ventilm a regulátorům. Filtr je navržen pro instalaci do nových systémů nebo jako náhrada ve stávajících systémech, kde je nečistota považována za problém.
Správné vybavení a instalace plynového filtru jsou klíčové pro integritu systému. Tato verze je určena pro použití v plynech s maximálním provozním tlakem PN 6 a teplotním rozsahem od -40 °C do +70 °C. Filtrující médium o velikosti 10 µm zajistí efektivní oddělení prachu a nečistot, což zabrání poškození citlivých komponent. Filtr je vyroben z odlitku z hliníku, což zaručuje odolnost a odolnost proti korozi pro dlouhodobé použití v plynových systémech.
Technické parametry
| Provozní teplota | -40 °C |
|---|---|
| Jmenovitý průměr | DN 125 |
| Jmenovitý tlak | PN 6 |
| Hmotnost | 0,574 kg |
| Kód | FM030000B10 |
| Značka | IVAR |
Instalace a připojení
Filtr se instaluje pomocí závitového připojení o průměru 3/4 palce. Před instalací zajistěte, že systém je vyrovnán tlakem a že filtr je správně orientován tak, aby tok probíhal ve správném směru. Filtr by měl být umístěn v místě, které umožňuje snadný přístup pro kontrolu a údržbu. Běžné chyby při instalaci zahrnují nesprávnou orientaci, nedostatečné vyčištění spojovacích ploch a nedostatečné upevnění filtru. Vždy ověřte provozní tlak a teplotní podmínky před uvedením do provozu.Kompatibilita a příslušenství
Tento filtr je kompatibilní se standardními plynovými systémy s komponentami z odlitku z hliníku a závitovým připojením o průměru 3/4 palce. Pro standardní instalaci nejsou potřeba žádná další příslušenství. Při výměně stávajícího filtru zkontrolujte, zda nová jednotka odpovídá třídě tlaku a teplotním parametrům původního filtru. Pro větší systémy jsou k dispozici alternativní rozměry od DN 125 do DN 300 na vyžádání, s volbou filtrujícího média o velikosti 10 µm nebo 20 µm.Technický pozadí pro projektanty
Filtr funguje tak, že plyn prochází pórů filtrujícího vložku, který zachytává nečistoty. Velikost pórů 10 µm zajišťuje, že jemný prach a nečistoty zůstávají uvnitř filtrujícího média, což zabrání znečistění dolní části systému. Tělo z odlitku z hliníku poskytuje konstrukční pevnost a odolnost proti korozi v plynových prostředích. Filtr je navržen tak, aby se bez problémů integroval do plynových dodacích linek, s minimálním poklesem tlaku za běžných provozních podmínek. Doba životnosti a účinnost filtru závisí na kvalitě plynu a četnosti údržby.Služba a provoz
Pravidelná kontrola filtru je doporučena, aby byl zajištěn bezproblémový provoz. Filtrující médium by mělo být kontrolováno na případné zablokování nebo poškození a případně vyměněno. V technických datech nejsou uvedeny konkrétní intervaly údržby, proto údržba by měla být prováděna na základě výkonu systému a vizuální kontroly. Vždy vyrovnávejte tlak systému před odstraněním nebo výměnou filtru, aby byla zajištěna bezpečnost.Nejčastější otázky
Může být tento filtr použit v systémech s přírodním plynem?
Ano, filtr je vhodný pro použití v systémech s přírodním plynem, pokud jsou provozní tlak a teplotní podmínky v rámci specifikovaného rozsahu.
Je možné vyměnit filtrující médium?
Filtrující médium je součástí jednotky a není navrženo pro samostatnou výměnu. Pokud filtrující médium zablokuje nebo bude poškozeno, měla by být vyměněna celá jednotka.
Může být filtr instalován ve svislé poloze?
Ano, filtr může být instalován ve svislé poloze, pokud je zachován směr toku a systémové podmínky jsou v rámci specifikovaných mezí.
Jaký je maximální povolený tlak pro tento filtr?
Maximální povolený tlak je PN 6, což odpovídá jmenovité třídě tlaku 6 bar.
Doplňkové parametry
| Kategorie: | IVAR.FM - filtry závitové |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.574 kg |
| Dostupnost: | Skladem nebo u dodavatele |
| Posledná aktuálizacia ceny: | 25.11.2024 21:10:37 |
