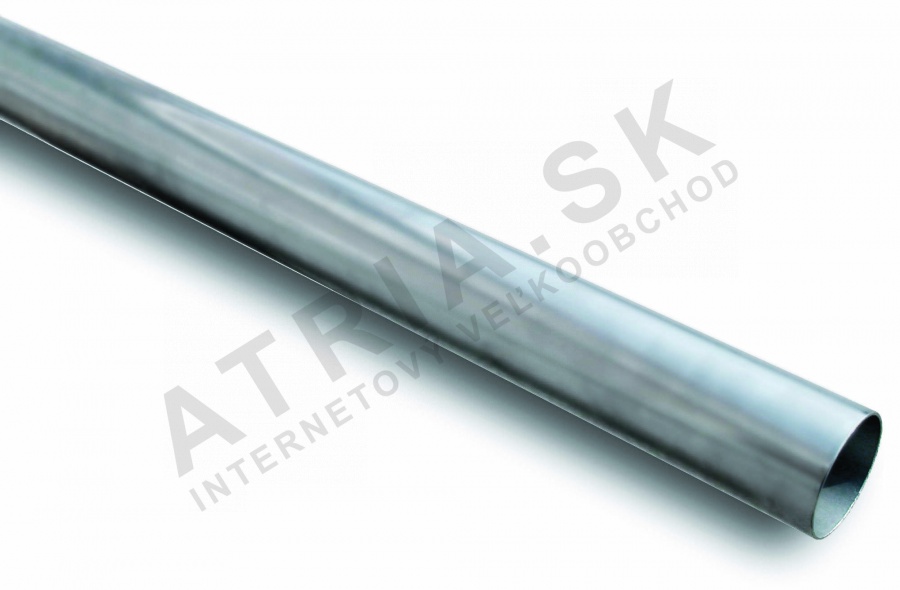

Trubka IVAR.C-STEEL, 42 x 1,5 IVAR.IVCT

Detailní popis produktu

Trubky IVAR.C-STEEL se běžně používají v centrálních topných systémech, průmyslových vzduchových a plynových rozvodech a požárních okruzích. Jsou vhodné jak pro bytové, tak pro komerční budovy, včetně solárních tepelných systémů a chladících aplikací. Instalatéři pracují obvykle s uzavřenými systémy, kde médiem je buď ohřátá voda, suchý vzduch nebo inertní plyny. Systém přitiskových spojů eliminuje potřebu svařování nebo závitování, což zkracuje dobu montáže a zajišťuje těsné spojení. Zinkový povlak poskytuje odolnost proti korozi, zatímco nehořlavé vlastnosti způsobují, že trubka je vhodná pro požární vodní systémy a prostředí s vysokou teplotou.

Trubky se často instalují v mechanických místnostech, pod podlahami nebo v zdech, kde je místo omezené a vzhled důležitý. Lehký design a hladký povrch umožňují pěkné a profesionálně vypadající instalace. Rozsah provozních teplot od -20°C do +180°C zajišťuje kompatibilitu s širokou škálou systémových podmínek. Trubka není certifikována pro pitnou vodu, proto musí být během plánování a montáže jasně oddělena od potrubí pro pitnou vodu.

Technické parametry

Odolnost proti vysokému tlaku až do	16 bar
Hmotnost	1,45 kg
Kód	IVCT.42
Značka	IVAR

Montáž a spojení

Tato trubka se montuje pomocí přitiskových spojů, které vyžadují speciální přitiskový nástroj a kompatibilní kalíbr. Velikost spoje odpovídá jmenovitému průměru trubky a všechna spojení musí být kontrolována na správné zarovnání a hloubku přitisku. Doporučený postup zahrnuje vyčištění konce trubky, vložení spoje a přitisknutí správným nástrojem, dokud indikátor neukáže úplné spojení. Běžné chyby zahrnují použití špatného přitiskového nástroje, nedostatečný přitiskový tlak nebo nedostatečnou kontrolu těsnosti po montáži. Je zásadní zajistit, aby trubka nebyla před přitisknutím ohnuta nebo deformována, protože to může ohrozit integritu spoje.

Kompatibilita a příslušenství

Trubky IVAR.C-STEEL jsou kompatibilní s širokou škálou přitiskových spojů a ventilů od téže výrobky. Pro kompletní instalaci je třeba objednat samostatně další komponenty, jako jsou ohyby, křížení a uzavírací kroužky. Systém lze integrovat s jinými potrubními systémy, pokud jsou kompatibilní metody spojení. K zinkovému povlaku nejsou potřeba žádné konkrétní příslušenství, ale je třeba se vyhnout abrazivním materiálům během montáže, které by mohly poškodit povrch.

Technický pozadí pro projektanty

Trubka IVAR.C-STEEL je vyrobena z uhlíkové oceli s vnějším elektroliticky zinkovaným povlakem, který zabraňuje korozi. Vnitřní povrch zůstává nezpracovaný, což je vhodné pro nepitnou vodu a průmyslové plyny. Vysoká pevnost materiálu a odolnost proti mechanickému poškození z ní dělají ideální pro tlakové systémy. Systém přitiskových spojů využívá mechanickou deformaci spoje k vytvoření těsného spojení. Termická roztažnost trubky musí být zohledněna v návrhu, zejména u dlouhých trasek nebo aplikací s vysokou teplotou. Třída hořlavosti A1 podle DIN 4202-1 zajišťuje, že trubka nepřispívá k šíření požárů, což z ní dělá vhodnou pro požární vodní systémy a prostředí s vysokým rizikem požáru.

Služba a provoz

K trubce samotné není vyžadována pravidelná údržba, ale systém by měl být pravidelně kontrolován na netěsnosti, zejména u přitiskových spojů. Zinkový povlak by měl zůstat nepoškozený, aby se zabránilo korozi. Pokud se trubka používá v požárním vodním systému, měla by být ročně testována na tlakovou integritu. V technických datech nejsou uvedena konkrétní období údržby, ale doporučuje se vizuální kontrola po hlavních událostech systému, jako jsou tlakové nárazy nebo mechanické nárazy.

Nejčastější otázky

Může být trubka IVAR.C-STEEL použita v solárních tepelných systémech?
Ano, je vhodná pro solární systémy, pokud je médiem nepitná voda nebo antifrét a provozní teplota nepřesahuje +180°C.

Je trubka kompatibilní s měděnými nebo plastovými potrubními systémy?
Může být připojena k jiným systémům, pokud je metoda spojení kompatibilní, například pomocí přechodových spojů nebo adaptéru.

Může být trubka použita pro stlačený vzduch?
Ano, je vhodná pro stlačený suchý vzduch a inertní plyny, pokud tlak nepřesahuje 16 bar.

Může být trubka natřená po instalaci?
Ano, neobsahuje látky, které by omezily použití laků nebo povlaků, takže může být natřená, pokud je to vyžadováno pro vzhled nebo ochranu.
