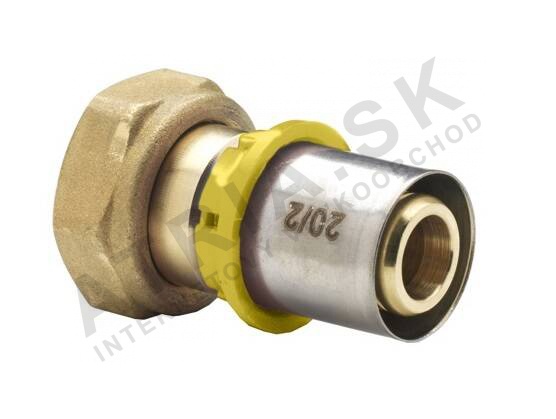

IVAR 510089GAS přechodník – mosazný adaptéru pro plynové systémy, 1" F x 32, adaptéru TC IVAR.PT 5703-GAS

Detailní popis produktu

Přechodník IVAR 510089GAS se používá v plynových rozdělovacích systémech, kde je potřeba připojit potrubí ALPEX-GAS ke závitovým komponentám. Často se instaluje v průmyslových a obchodních budovách, kde plynové linky přecházejí z přípojných na závitové spoje. Instalatéři pracující na plynových liniích, připojení kotlů nebo montáži plynových spotřebičů tento adaptéru použijí k zajištění bezpečného a netěsného přechodu mezi různými typy potrubí. Přechodník je navržen pro použití v prostředích, kde je provozní teplota od -20 °C do +60 °C, což jej činí vhodným pro použití jak vnitřně, tak vně v mírném klimatu.

Jeho kompaktní design a odolná konstrukce z něj dělají ideální řešení pro úzké prostory a přesné montáže. Ploché těsnící povrchy zajistí kompatibilitu se standardními plynovými potrubími, zatímco mosazné tělo poskytuje odolnost proti korozi a dlouhou spolehlivost. Tento přechodník se běžně používá spolu s ALPEX-GAS přípojnými systémy, kde slouží jako můstek mezi flexibilními přípojnými spoji a tuhými závitovými komponentami.

Technické parametry

Instalace a připojení

Instalace zahrnuje připojení potrubí ALPEX-GAS k přechodníku pomocí přípojného nástroje, následované připojením přechodníku ke závitovému adaptéru o velikosti 1 palec. Velikost připojení je samice závit 1 palec (F) krát 32 mm potrubí ALPEX-GAS. Je důležité zajistit, že ploché těsnící povrchy jsou čisté a bez nečistot před utažením spoje. Běžné chyby při instalaci zahrnují přetížení závitu, které může poškodit těsnící plochu, a použití nesprávných přípojných nástrojů, které nemusí zajistit požadovanou kvalitu spoje. Vždy ověřte kompatibilitu přípojného nástroje s systémy ALPEX-GAS před použitím.

Kompatibilita a příslušenství

Tento přechodník je specificky navržen pro použití s ALPEX-GAS přípojnými systémy a je kompatibilní se standardními plynovými potrubími s plochým těsněním. Doporučuje se použít přípojné nástroje a příslušenství od téhož výrobce, aby byla zajištěna optimální výkonnost. Pro základní instalaci není potřeba žádné další příslušenství, ale je vhodné mít k dispozici sadu těsnících materiálů pro případné opravy nebo úpravy.

Technický pozadí pro projektanty

Přechodník vytváří bezpečné mechanické i těsnící spojení mezi potrubím ALPEX-GAS a závitovou komponentou. Těsnící materiál HNBR poskytuje odolné a pružné těsnění, které vydrží teplotní kolísání a tlakové změny. Integrace tohoto přechodníku do systému závisí na celkovém návrhu systému, včetně typu plynu a požadovaných tlakových hladin. Trvanlivost přechodníku je ovlivněna kvalitou instalace, provozními podmínkami a integritou těsnící plochy.

Servis a provoz

Doporučuje se pravidelné vizuální kontroly, aby bylo zajištěno, že spojení zůstane bezpečné a netěsné. Pro tento komponent nejsou stanoveny konkrétní intervaly servisu, ale jakékoliv známky opotřebení nebo poškození by měly být okamžitě řešeny. Během provozu je důležité sledovat systémový tlak a teplotu, aby zůstaly v rámci stanovených mezí. Pokud je podezření na netěsnost, je třeba spojení zkontrolovat na správné utažení a plochu těsnění na poškození nebo znečištění.

Často kladené otázky

Lze přechodník použít s jinými typy plynových potrubí?
Ne, je specificky navržen pro použití s ALPEX-GAS přípojnými systémy a spojeními s plochým těsněním. Použití s jinými typy potrubí může ohrozit integrity spoje.

Je přechodník vhodný pro vysokotlaké plynové systémy?
Označení PN 10 určuje maximální povolený tlak a PN 5 určuje provozní tlak. Není vhodný pro systémy, které překračují tyto limity tlaku.

Lze přechodník použít v exteriérech?
Ano, pokud zůstane provozní teplota v rámci stanoveného rozsahu -20 °C až +60 °C a instalace bude chráněna před přímým vystavením povětrnostním podmínkám.

Které nástroje jsou potřeba pro instalaci?
Potřebuje se kompatibilní přípojný nástroj pro systémy ALPEX-GAS k připojení potrubí k přechodníku. Pro utažení závitového spoje se používají standardní trubkové kleště.
