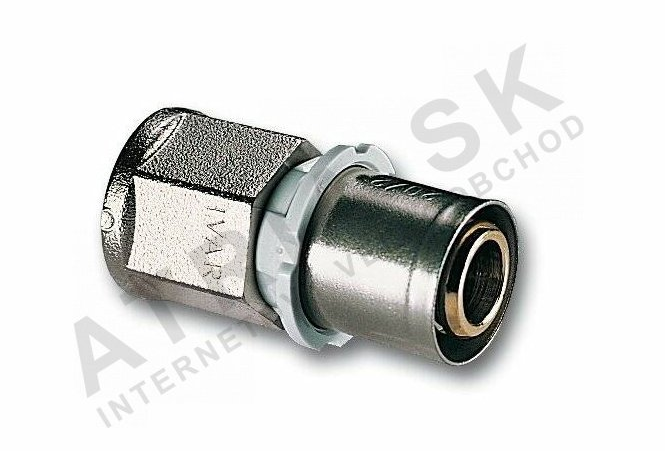

Stlačovací příruba - vnitřní závit, 3/4 palce F x 26 IVAR.PT 5613
Kód: 510014Související produkty
Detailní popis produktu
Stlačovací příruby jsou nezbytné v topných a sanitárních soustavách, kde jsou potřeba pevné spojení mezi plastovými a kovovými komponentami. Tato varianta je vhodná pro aplikace jako je dodávka teplé vody, podlahové vytápění a centrální topná kruhování. Instalatéři pracující s potrubím ALPEX často používají takové adaptéry pro přechod na závitové komponenty jako jsou ventily, měřiče nebo otopná tělesa. Design umožňuje bezpečné, netěsné spojení bez potřeby pálení nebo závitování plastového potrubí.
Příruba se montuje pomocí stlačovacího nástroje kompatibilního s typem čelistí B-F-TH. Je zvláště užitečná při rekonstrukcích nebo nových stavbách, kde je nutný přechod z plastu na kov. Kompaktní rozměr a odolná konstrukce z ní dělají ideální pro úzce omezené prostory za stěnami nebo v technických místnostech. Niklované mosazné těleso zajišťuje odolnost proti korozi, zatímco EPDM těsnící kroužek poskytuje pružnost a odolnost při tepelné expanzi a kontrakci.
Technické parametry
| Materiál | niklovaná mosaz CW617N |
|---|---|
| Provozní teplota | +120 °C |
| Jmenovitý tlak | PN 10 |
| Hmotnost | 0,119 kg |
| Kód | 510014 |
| Značka | IVAR |
Montáž a připojení
Pro montáž stlačovací příruby nejprve zajistěte, že potrubí ALPEX je čistě zříznuté a bez ostrých hran. Vložte potrubí do příruby až po značku zastavení. Použijte stlačovací nástroj s příslušným typem čelistí, aby byla aplikována potřebná síla kolem potrubí a prstence. Po stlačení zkontrolujte spojení tím, že zkontrolujete pohyb mezi potrubím a přírubou. Běžné chyby při montáži zahrnují použití nesprávného typu čelistí, nedostatečnou nebo příliš vysokou stlačovací sílu nebo špatné zarovnání potrubí před stlačením. Vždy před uvedením systému do provozu ověřte těsnost testovacím tlakem.Kompatibilita a příslušenství
Tato stlačovací příruba je specificky navržena pro použití s potrubím ALPEX a vyžaduje kompatibilní stlačovací nástroj s čelistmi typu B-F-TH. Pro zajištění integrity celého systému zkontrolujte, zda všechny sousední adaptéry a komponenty jsou také klasifikovány pro stejný tlak a teplotu. Během montáže mohou být potřeba další položky, jako jsou stlačovací nástroje, řezače potrubí a nástroje pro odstraňování ostrých hran. Pro tuto položku nejsou uvedeny žádné alternativní nebo související produkty.Technický pozadí pro projektanty
Tato stlačovací příruba funguje tím, že stlačí nerezový prstenec kolem vnějšího průměru potrubí ALPEX, čímž vznikne mechanické spojení. Niklované mosazné těleso poskytuje konstrukční podporu a zajišťuje kompatibilitu s kovovými potrubními systémy. EPDM těsnící kroužek kompenzuje drobné nepřesnosti a tepelné pohyby. Při návrhu systému je důležité zohlednit expanzní vlastnosti plastového potrubí a tuhost kovových komponent. Klasifikace PN 10 a limit teploty +120°C by měly být zohledněny při určování celkového systémového tlaku a rozdělení tepelné zátěže.Služba a provoz
Po instalaci stlačovací příruba nepotřebuje žádnou aktivní údržbu. Je však vhodné pravidelně provádět vizuální kontroly, abyste zjistili případné známky mechanického namáhání, koroze nebo netěsnosti. Jakékoliv poškození stlačovacích značek nebo stlačovacího prstence naznačuje potřebu výměny. Dlouhodobá spolehlivost příruby závisí na kvalitě počáteční instalace a stabilitě okolních systémových podmínek.Nejčastější otázky
Může být tato stlačovací příruba použita s měděným potrubím?
Ne, je specificky navržena pro potrubí ALPEX a neposkytne bezpečné spojení s mědí.
Je možné vyměnit EPDM těsnící kroužek?
Ne, těsnící kroužek je integrován do příruby a nelze ho vyměnit zvlášť.
Může být tato příruba použita v parních systémech?
Ne, maximální provozní teplota +120°C omezuje její použití na systémy s teplou vodou a topnými aplikacemi, nikoli na parní systémy.
Doplňkové parametry
| Kategorie: | Přechody přímé z. interní |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.119 kg |
| Rozměr závitu: | 3/4" |
| Typ připojení: | lisovací spoj |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | niklovaná mosaz CW617N |
| Provozní teplota: | +120 °C |
| Posledná aktuálizacia ceny: | 29.11.2024 11:49:03 |
Diskuze
Buďte první, kdo napíše příspěvek k této položce.
