TESY IWH 70 X02 BAH průtokový ohřívač

Detailní popis produktu

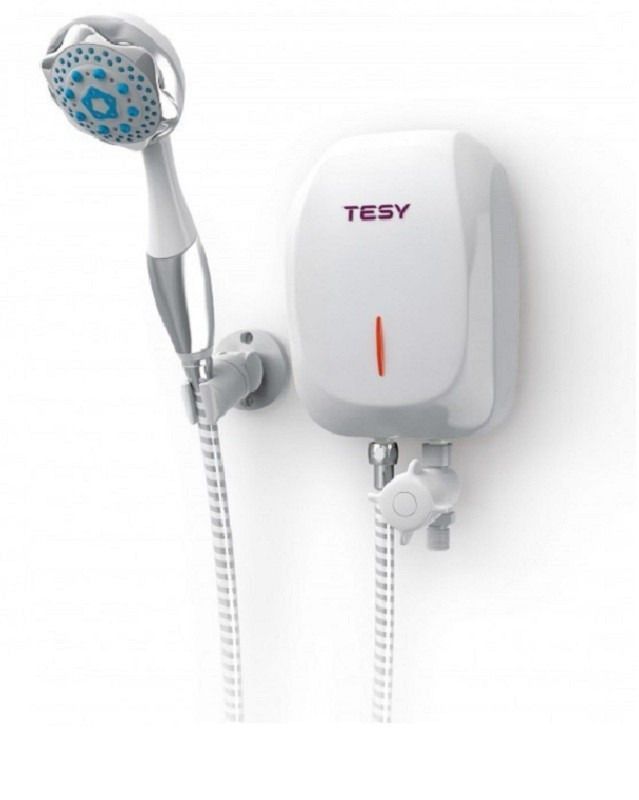

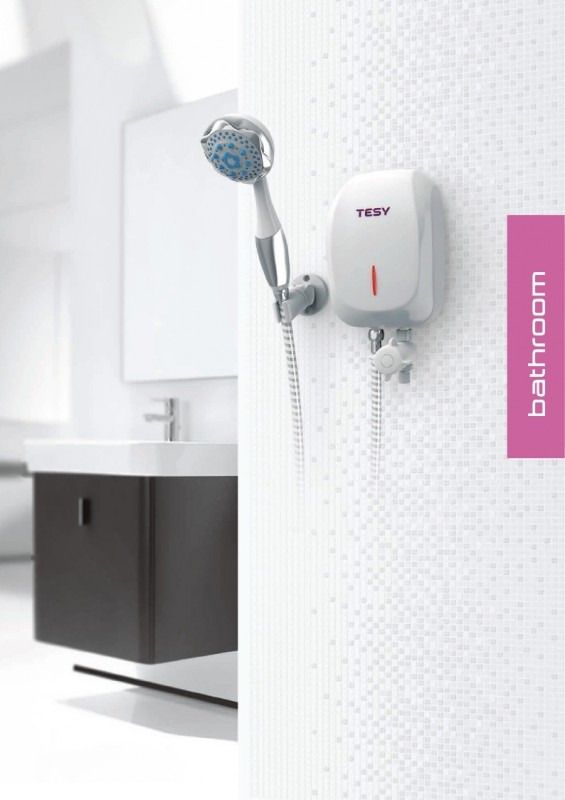

Tento kompaktní nízkotlaký elektrický průtokový ohřívač se často používá v bytových nebo komerčních prostorách, kde je potřeba zvláštní zásobování teplou vodou na jednom místě. Instalatéři ho často považují za vhodný pro koupelny, pomocné místnosti nebo v kompaktních bytových prostorech jako jsou chaty, přístavby nebo polopodlahové domky. Integruje se do standardních elektrických a potrubních systémů a je zvláště užitečný v situacích, kde centrální vytápění nebo akumulační ohřívače nejsou praktické. Jednotka pracuje přímo z napájecí sítě a ohřívá vodu po potřebě, čímž eliminuje ztráty tepla spojené s akumulačními systémy.

Jeho design umožňuje jednoduché montážní a připojovací řešení, činí ho preferovaným řešením pro potrubní a elektrotechnické instalatéry pracující na zásobování teplou vodou na místě použití. Jednotka podporuje více režimů průtoku prostřednictvím integrované sprchové hlavice a zahrnuje bezpečnostní funkce jako ochrana před přehřátím a vizuální indikace ohřevu. Díky své nízkotlaké funkci není potřeba dodatečné tlakové regulace, což zjednodušuje integraci systému.

Technické parametry

Instalace	nízkotlaká
Výkon	7000 W
Konstantní průtok pro TUV při dT 25°C	4,0 L/MIN
Profil zatížení	XS

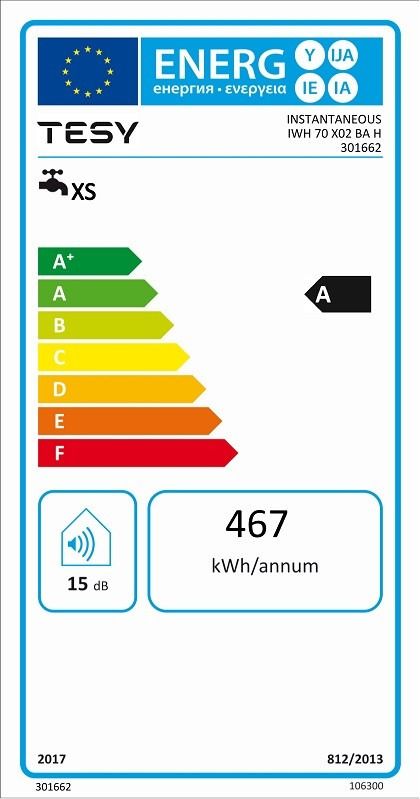

Energetická třída ERP	A
Napětí	230 V
Ohřev	40 A

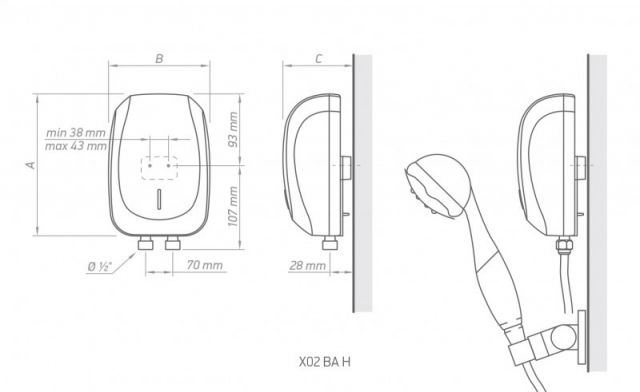

Výška	200 mm
Šířka	130 mm
Hloubka s nosným rámem	76 mm
Záruka	2 roky
Elektrická ochrana	24 IP
Netto hmotnost	1,85 kg
Roční spotřeba elektrické energie (AEC)	467 kWh/rok
EAN	3800879115945
Kód	301662
Značka	TESY

Výkon 7000 W označuje maximální tepelný výkon pro ohřev vody po potřebě. Průtok 4,0 L/min při teplotním rozdílu 25 °C je vhodný pro běžné jednotučné aplikace, jako jsou sprchové koupelny nebo ruce. Nízkotlaký design zajišťuje kompatibilitu se standardními domácími vodovodními systémy bez potřeby zvyšování tlaku. Třída energetické účinnosti A odráží jeho účinnost v roční spotřebě energie, což je důležité pro dodržování stavebních předpisů a energetických standardů.

Instalace a připojení

Instalační proces zahrnuje zajištění jednotky na stěnu pomocí dodaného montážního sady a připojení vstupu a výstupu potrubí vhodnými potrubními nátrubky. Elektrické připojení vyžaduje 230 V napájení s vlastním obvodem chráněným 40 A pojistkou. Je důležité zajistit, aby voda byla bez nadměrných nečistot nebo usazenin, které by mohly ovlivnit výkon a trvanlivost. Po instalaci by měly být vstupní a výstupní připojení zkontrolovány na těsnost, aby se zabránilo únikům. Běžnou chybou během instalace je opomenutí ověření správné polarity elektrického napájení nebo nedbalé uzemnění jednotky, což by mohlo představovat bezpečnostní riziko.

Kompatibilita a příslušenství

TESY IWH 70 X02 BAH je kompatibilní se standardními nízkotlakými vodovodními systémy a může být kombinován s různými sprchovými hlavicemi nebo směšovacími kohouty pro jednotučné použití. Dodaná montážní sada umožňuje pevné upevnění na stěnu. V závislosti na rozvrhu instalace mohou být potřeba další komponenty, jako jsou prodlužovací kabely nebo vlastní sprchové hlavice. Pro tento model nejsou uvedeny žádné konkrétní alternativy nebo související produkty.

Technický pozadí pro projektanty

Princip fungování vychází z přímého elektrického odporového ohřevu, kde studená voda prochází ohřívacím prvkem, který okamžitě zvyšuje její teplotu. Kompaktní rozměry a nízkotlaký design zajišťují, že se jednotka dá snadno integrovat do stávajících potrubních rozvodů bez nutnosti větších úprav. Kryt jednotky je vyroben z odolných materiálů, které odolávají korozi a udržují svou konstrukční pevnost za běžných provozních podmínek. Klíčovými faktory ovlivňujícími trvanlivost jsou kvalita vody, frekvence použití a dodržování doporučených zásad údržby. Zahrnutí vestavěného termostatu a ochrany před přehřátím zvyšuje spolehlivost a bezpečnost uživatelů.

Služba a provoz

Pravidelné kontroly by měly zahrnovat ověření integrity elektrických připojení, kontrolu na známky koroze nebo opotřebení krytu a zajištění, že průtok vody zůstává neomezený. Jednotka nepožaduje pravidelnou údržbu mimo tyto základní kontroly. Pokud vizuální indikace ohřevu nefunguje správně nebo výstup vody se stává nespojitým, měla by být jednotka odpojena a zkontrolována kvalifikovaným technikem. V krátkém popisu nejsou uvedena žádná konkrétní období pro servisní intervaly.

Nejčastější otázky

Může být TESY IWH 70 X02 BAH připojen k běžné domácí vodovodní síti?
Ano, je navržen pro nízkotlaký provoz a je kompatibilní se standardními domácími vodovodními systémy bez potřeby zvyšování tlaku.

Je jednotka vhodná pro použití s termostatickým směšovacím kohoutem?
Může být použita spolu s termostatickým směšovacím kohoutem, pokud je kohout kompatibilní s nízkotlakými vodovodními systémy a splňuje požadavky na průtok.

Může být jednotka instalována v místě s omezeným prostorem?
Ano, díky svým kompaktním rozměrům (výška 200 mm, šířka 130 mm) je vhodná pro instalaci v malých prostorech, jako jsou koupelny nebo pomocné místnosti.

Požaduje jednotka vlastní elektrický obvod?
Ano, vyžaduje 230 V napájení s vlastním obvodem chráněným 40 A pojistkou, aby byl zajištěn bezpečný a stabilní provoz.
