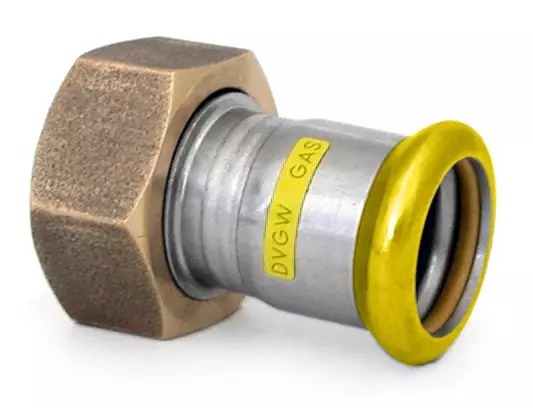

Tvarový kus PRESS GAS - pro ploché těsnění - G1 1/4 palce-28mm
Kód: IVNGAS60.1428Související produkty
Detailní popis produktu
Plynové tvarové kusy jsou základními komponenty plynových rozdělovacích soustav, zajišťující bezpečné a netěsné spoje. Tento tvarový kus se běžně používá v obytných i komerčních budovách pro systémy zemního plynu, bioplynu a tekutého propanového plynu (LPG). Instalatéři pracující na plynových rozvodech a distribučních sítích najdou tento tvarový kus vhodný pro připojení potrubí k plynovým spotřebičům, regulátorům a dalším komponentám soustavy. Tvarový kus je navržen pro použití v systémech s jmenovitým tlakem PN 5 a provozními teplotami od -20 °C do +70 °C.
Tvarový kus připojuje potrubí k plochému těsnění pomocí stlačovací metody. Používá se spolu se stlačovacím nástrojem, který stlačí tvarový kus na potrubí, čímž vznikne těsný a odolný spoj. Spoj je vhodný pro plynová potrubí s jmenovitým průměrem G1 1/4" (28 mm). Tvarový kus je navržen pro použití v systémech, kde se jako těsnící prvek používá ploché těsnění, čímž zajišťuje kompatibilitu se standardními plynovými potrubními spoji.
Technické parametry
| Materiál | Nerezová ocel Wst |
|---|---|
| Provozní teplota | -20 °C |
| Jmenovitý tlak | PN 5 |
| Kód | IVNGAS60.1428 |
| Značka | IVAR |
Montáž a připojení
Montáž tohoto stlačovacího tvarového kusu zahrnuje přípravu koncového konce potrubí, který se čistě zřízne a odstraňuje se jakákoli hrubá hrana. Tvarový kus se poté nasune na potrubí, přičemž se zajišťuje, že potrubí je plně vloženo do těla tvarového kusu. Stlačovací nástroj se používá k stlačení tvarového kusu kolem potrubí, čímž vznikne bezpečný a netěsný spoj. Tvarový kus se připojuje k plochému těsnění, což vyžaduje pečlivé zarovnání, aby bylo zajištěno správné těsnění.
Běžné chyby při montáži zahrnují nesprávnou přípravu potrubí, nesprávné nastavení stlačovacího nástroje a špatné zarovnání tvarového kusu s těsněním. Tyto chyby mohou vést k netěsnostem nebo ke snížení výkonu systému. Je důležité ověřit, že potrubí je čisté a bez nečistot před montáží, a že tvarový kus je plně sedlý na potrubí. Po montáži by měl být proveden tlakový test, aby byla potvrzena integrity spoje.
Kompatibilita a příslušenství
Tento stlačovací tvarový kus je kompatibilní se standardními plynovými potrubními systémy, které používají ploché těsnění pro těsnění. Je navržen pro použití s nerezovými potrubími a je vhodný pro připojení k plynovým spotřebičům, regulátorům a dalším komponentám systému. Další komponenty, jako jsou stlačovací nástroje, těsnění a těsnící kroužky, mohou být potřeba k montáži. Tvarový kus je kompatibilní se systémy pracujícími s jmenovitým tlakem PN 5 a v rámci stanoveného rozsahu teplot.
Technický pozadí pro projektanty
Tvarový kus funguje tak, že potrubí je stlačeno uvnitř těla tvarového kusu pomocí stlačovacího nástroje, čímž vznikne mechanické těsnění, které zabraňuje úniku plynu. Tvarový kus je navržen tak, aby se bez problémů integroval do plynových distribučních sítí, zajišťuje bezpečné a spolehlivé spojení. Rozsah provozních teplot a jmenovitý tlak jsou klíčovými faktory, které ovlivňují výkon a životnost tvarového kusu.
Vlastnosti materiálu nerezové oceli Wst. č. 1.4404 (AISI 316L) zajišťují odolnost proti korozi a mechanickému namáhání, čímž je vhodný pro použití v plynových systémech. Mosazný matice a těsnící kroužek HNBR poskytují dodatečné těsnění a mechanickou podporu. Návrh tvarového kusu zajišťuje, že lze použít ve všech druzích plynových systémů, včetně těch s zemním plynem, bioplynem a tekutým propanovým plynem (LPG).
Služba a provoz
Doporučuje se pravidelné prohlídky tvarového kusu, aby bylo zajištěno, že spoj zůstává bezpečný a netěsný. Tvarový kus nevyžaduje pravidelnou údržbu, ale měl by být kontrolován na známky opotřebení, koroze nebo poškození. Pokud jsou detekovány jakékoliv problémy, měl by být tvarový kus vyměněn, aby se zabránilo úniku plynu. Nejsou poskytovány konkrétní intervaly služby, ale je vhodné kontrolovat tvarový kus během pravidelné údržby systému.
Nejčastější otázky
Může být tento tvarový kus použit pro systémy zemního plynu?
Ano, tvarový kus je vhodný pro systémy zemního plynu pracující s jmenovitým tlakem PN 5 a v rámci stanoveného rozsahu teplot.
Je tvarový kus kompatibilní s plochými těsněními?
Ano, tvarový kus je speciálně navržen pro použití s plochými těsněními, čímž zajišťuje bezpečné a netěsné spojení.
Jaká je maximální provozní teplota pro tento tvarový kus?
Tvarový kus je vhodný pro provozní teploty až do +70 °C, jak je uvedeno v technických parametrech.
Může být tvarový kus použit pro systémy s tekutým propanovým plynem (LPG)?
Ano, tvarový kus je vhodný pro použití s systémy s tekutým propanovým plynem (LPG), pokud jsou provozní podmínky v rámci stanovených parametrů.
Doplňkové parametry
| Kategorie: | IVAR.IVN60 GAS - připojovací šroubení na ploché těsnění |
|---|---|
| Hmotnost: | 0.25 kg |
| Dostupnost: | Skladem nebo u dodavatele |
| Posledná aktuálizacia ceny: | 06.01.2025 10:25:37 |
