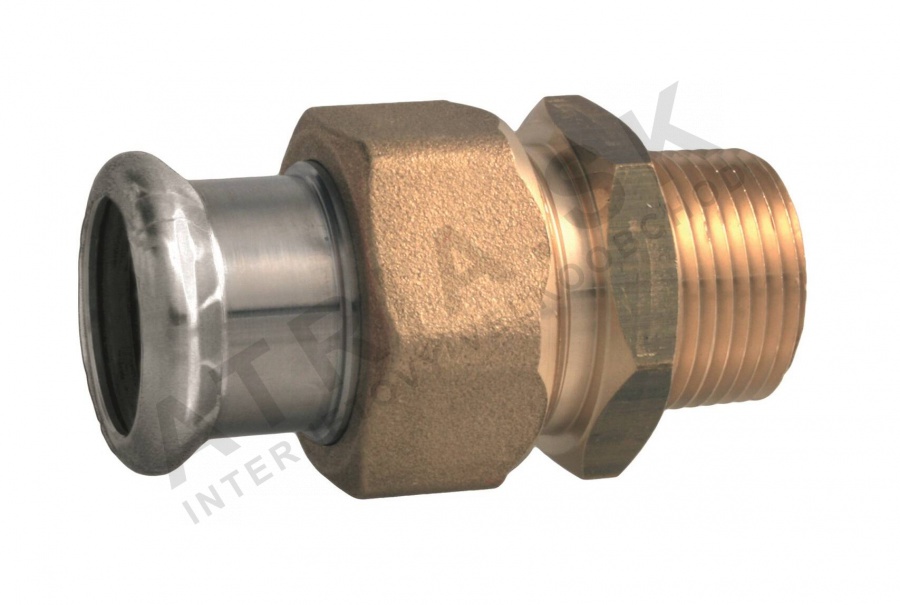

Závitový přípojník - vnější závit, 18 x R 1/2 IVAR.IVC64
Kód: IVC64.1812Související produkty
Detailní popis produktu
Tento závitový přípojník s vnějším závitem se často používá v uzavřených otopných systémech, chlazení, hasicích systémech a průmyslových plynových liniích. Umožňuje bezvaré spojení lisovaných trubek s závitovými komponentami. Je navržen pro prostředí s výraznými teplotními změnami, což ho činí vhodným pro použití jak vnitřní, tak venkovní. Často se instaluje v centrálním vytápění, větrání a solárních systémech, zejména v průmyslových a komerčních budovách, kde je vyžadována vysoká odolnost proti tlaku.
Technické parametry
| Materiál | uhlíková ocel s cínovým povlakem |
|---|---|
| Prováděcí teplota | -20 °C |
| Jmenovitý tlak | PN 16 |
| Odolnost proti vysokému tlaku až do | 16 bar |
| Hmotnost | 0,136 kg |
| Kód | IVC64.1812 |
| Značka | IVAR |
Tento přípojník má jmenovitý tlak PN 16 a vydrží až 16 bar, což ho činí vhodným pro systémy s vysokým tlakem. Rozsah provozních teplot se pohybuje od -20 °C do +85 °C, s maximem +120 °C. Tyto parametry jsou důležité pro určení kompatibility s lisovacími systémy a zajištění dlouhodobého výkonu v proměnlivých podmínkách.
Montáž a připojení
Montáž spočívá v připojení přípojníku k lisované trubce pomocí lisovacího nástroje typu M a následném závitovém spojení s kompatibilní komponentou, jako je ventil nebo ohyb. Vnitřní rozměr spojení je 18 mm a vnější závit R 1/2. Montér by měl zajistit, že EPDM těsnicí kroužek je správně umístěn a není poškozený, před zatíráním. Běžnou chybou je přetírání, které může poškodit těsnění nebo závity. Dalším problémem je použití nekompatibilních lisovacích nástrojů, což může vést k nedostatečnému těsnění nebo ztrátě konstrukční pevnosti.
Kompatibilita a příslušenství
Tento přípojník je kompatibilní s lisovanými trubkami a přípojnými prvky stejného systému. Vyžaduje lisovací nástroj typu M pro montáž. Další komponenty, jako jsou ventily, ohyby a další závitové přípojníky, mohou být potřeba v závislosti na rozložení systému. Ujistěte se, že všechny části pocházejí ze stejného lisovacího systému, aby byla zachována integrity a zabráněno únikům.
Technický pozadí pro projektanty
Přípojník vytváří mechanické a hydraulické těsnění mezi lisovanou trubkou a závitovou komponentou. Uhlíková ocel s cínovým povlakem poskytuje odolnost proti korozi, zatímco EPDM těsnicí kroužek zajišťuje těsnost proti různým kapalinám a plynům. Návrh umožňuje integraci do uzavřených systémů s minimálními problémy s tepelnou roztažností. Trvanlivost závisí na správné montáži, vyhýbání se přetírání a zajištění kompatibility s médii systému a provozními podmínkami.
Služba a provoz
Doporučuje se pravidelná kontrola na známky opotřebení, koroze nebo úniku. EPDM těsnicí kroužek by měl být během pravidelné údržby kontrolován na trhliny nebo deformace. Nejsou poskytovány konkrétní intervaly údržby, ale jakákoli viditelná poškození by měla vést k výměně. Přípojník není schválen pro systémy s pitnou vodou a neměl by být použit v takových aplikacích.
Nejčastější otázky
Může být tento přípojník použit v hasicích systémech?
Ano, je vhodný pro hasicí systémy s trvalým zásobováním vodou, pokud je instalace v souladu s uvedenými limity tlaku a teploty.
Je tento přípojník kompatibilní s lisovacími nástroji jiného typu než M?
Ne, musí být použit s lisovacími nástroji typu M, aby bylo zajištěno správné těsnění a konstrukční pevnost.
Může být použit v odlévacích systémech bez indikátoru odlévání?
Ano, je vhodný pro odlévací systémy bez indikátoru odlévání do průměru 54 mm.
Je přípojník vhodný pro použití s vzácnými plyny?
Ano, je schválen pro použití s vzácnými plyny v průmyslových aplikacích, pokud nejsou překročeny limity tlaku a teploty.
Doplňkové parametry
| Kategorie: | IVAR.IVC62, IVC64 - šroubení s vněj., vnitřním závitem |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.136 kg |
| Rozměr závitu: | 1/2" |
| Materiál: | ocel / litina |
| Jmenovitý tlak: | PN 16 |
| Materiál: | uhlíková pozinkovaná ocel |
| Odolnost vůči vysokým tlakům do: | 16 bar |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 06.01.2025 10:24:51 |
