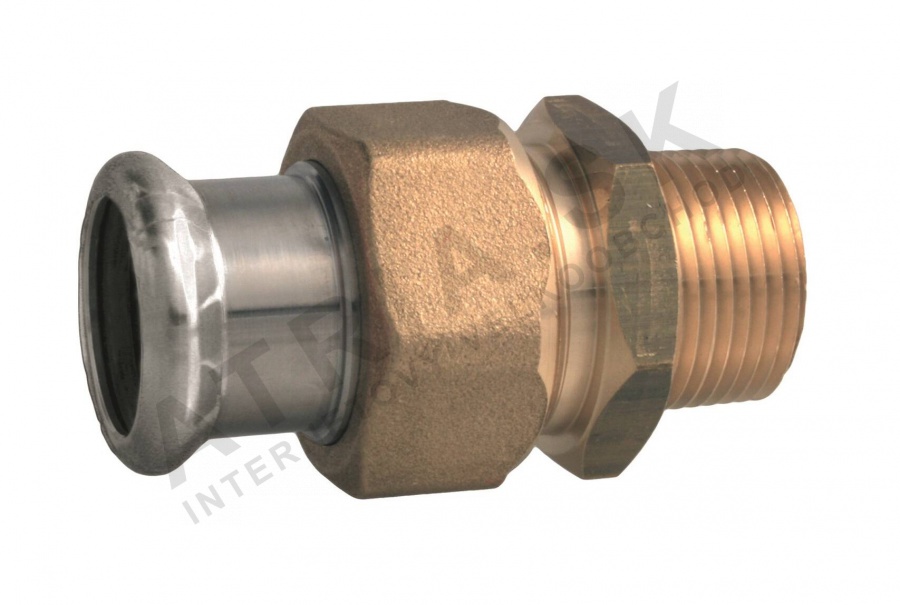

Závitový přípojník - vnější závit, 54 x R2 IVAR.IVC64

Detailní popis produktu

Závitové přípojníky jsou základními komponentami v přitlačovacích závitových systémech používaných v obchodních a průmyslových budovách. Umožňují bezpečná a netěsná spojení v centrálním vytápění, hasicích systémech, kompresorových a chlazení oběhových obvodů. Tyto systémy často vyžadují přípojníky, které odolají kolísajícím teplotám a vysokému tlaku a zároveň udrží dlouhodobou integritu. Instalatéři pracující na uzavřených topných systémech, průmyslových plynových liniích nebo solárních tepelných instalacích si všimnou, že tyto přípojníky jsou nezbytné pro zajištění spolehlivého výkonu.

IVAR IVC64.5420 je vhodný pro montáž jak ve vnitřních, tak ve venkovních prostorách, kde je vyžadována odolnost vůči mechanickému namáhání a prostředí. Často se používá v systémech HVAC, vodovodních liniích studené vody a průmyslových potrubních sítích. Přípojník je kompatibilní s přitlačovacími nástroji typu M a zajišťuje těsná spojení bez nutnosti svařování nebo dalších těsnících prostředků.

Technické parametry

Materiál	uhlíková ocel s cínovým povlakem
Provozní teplota	-20 °C
Jmenovitý tlak	PN 16
Odolnost vůči vysokému tlaku až do	16 bar
Hmotnost	1,03 kg
Kód	IVC64.5420
Značka	IVAR

Provozní teplotní rozsah od -20 °C do +120 °C zajišťuje, že tento přípojník je vhodný pro prostředí s extrémními teplotními změnami. Klasifikace PN 16 znamená, že přípojník může zvládat trvalé tlaky až do 16 bar, což je důležité při výběru komponent pro systémy s vysokým tlakem, jako jsou hasicí systémy nebo kompresorové lince. Tyto parametry pomáhají při správném rozměrování a kompatibilitě systému během návrhu a montáže.

Montáž a spojení

Pro připojení přípojníku zajistěte, že konec potrubí je čistý a bez ostrých hran. Použijte přitlačovací nástroj kompatibilní s nástavci typu M, abyste aplikovali potřebný tlak na tělo přípojníku, dokud indikátor neukáže dokončené spojení. Před přitlačením zkontrolujte správné zarovnání potrubí a přípojníku. Běžné chyby při montáži zahrnují použití nesprávných přitlačovacích nástrojů nebo neověření polohy indikátoru po přitlačení. Vždy potvrďte těsnost vizuálně a tlakovým testem po instalaci.

Kompatibilita a příslušenství

Tento přípojník je kompatibilní s přitlačovacími nástroji typu M a měl by být použit spolu s potrubím stejného systémového typu. Pro montáž jsou potřeba další komponenty, jako jsou zpětné kroužky a přitlačovací nástroje. Protože přípojník není schválen pro pitnou vodu, nesmí být použit v systémech s pitnou vodou. Ujistěte se, že všechny komponenty systému pocházejí ze stejného přitlačovacího závitového systému, aby byla zajištěna kompatibilita a výkon.

Technický pozadí pro návrháře

Přípojník funguje prostřednictvím mechanického stlačovacího systému, který vytváří kovové těsnění, když je potrubí přitlačeno do přípojníku. Uhlíková ocel s cínovým povlakem poskytuje dobrou odolnost korozi a mechanickou pevnost, což z něj dělá vhodný komponent pro uzavřené systémy pod tlakem. EPDM těsnicí kroužek přispívá k účinnosti těsnění. Dlouhodobý výkon závisí na správné montáži, úrovni systémového tlaku a prostředí. Vyhněte se používání přípojníku v otevřených systémech nebo v místech, kde by chemické látky mohly poškodit materiál.

Služba a provoz

Pravidelné prohlídky by měly zaměřit integritu přitlačovacího spojení a absence netěsností. Nejsou vyžadovány pravidelné údržby, pokud systémový výkon neindikuje problém. Během pravidelných prohlídek zkontrolujte případné známky mechanického poškození nebo koroze. Pokud je podezření na netěsnost, odpojte postiženou část a znovu přitlačte přípojník správným nástrojem. Nepokoušejte se opravit poškozený přípojník; nahraďte jej celý.

Nejčastější otázky

Může být IVC64.5420 použit v hasicích systémech?
Ano, přípojník je vhodný pro hasicí systémy díky své odolnosti vůči vysokému tlaku a kompatibilitě s přitlačovacími nástroji typu M.

Je přípojník kompatibilní s jinými přitlačovacími závitovými systémy?
Ne, musí být použit spolu s komponenty ze stejného IVAR přitlačovacího závitového systému, aby byla zajištěna správná těsnost a mechanická integrita.

Může být tento přípojník použit v otevřených systémech?
Ne, je určen pouze pro uzavřené systémy. Otevřené systémy mohou vystavit přípojník kontaminantům a vlhkosti, což může ovlivnit jeho výkon.

Jaká je maximální povolená provozní teplota?
Přípojník může pracovat trvale při teplotách až do +120 °C a je vhodný pro přerušované vystavení vyšším teplotám podle specifikací výrobce.
