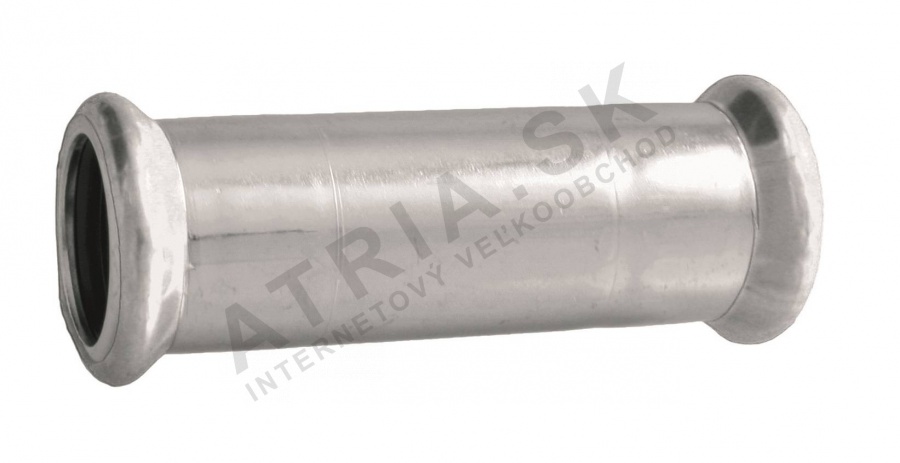

Extension 35 x 35 IVAR.IVC11
Kód: IVC11.35Související produkty
Detailní popis produktu
Tento tiskový prodlužovací člen se běžně používá v uzavřených otopných systémech, požárních tryskacích systémech a průmyslových potrubích pro vzduch nebo plyn. Je vhodný pro prostředí, kde je vyžadována mechanická pevnost a odolnost vůči vysokému tlaku. Instalatéři pracující na centrálním vytápění, chlazení nebo solárních systémech najdou tento prvek ideální pro připojení tiskových potrubí bez nutnosti svařování nebo závitování. Těsnění z EPDM zajišťuje netěsnost spojení za běžných provozních podmínek.
Navržen pro použití v tlakových systémech, tento prodlužovací člen se často instaluje v obytných, komerčních a průmyslových budovách. Je zvláště vhodný pro aplikace s suchým vzduchem, inertními plyny nebo trvalými systémy plněnými vodou. Prodlužovací člen je lehký a kompatibilní s širokou škálou tiskových nástrojů, což z něj dělá všestrannou volbu pro instalatéry pracující na složitých potrubních rozvětvích.
Technické parametry
| Materiál | uhlíková galvanizovaná ocel |
|---|---|
| Prováděcí teplota | -20 °C |
| Jmenovitý tlak | PN 16 |
| Odolnost vůči vysokému tlaku až do | 16 bar |
| Hmotnost | 0,138 kg |
| Kód | IVC11.35 |
| Značka | IVAR |
Montáž a spojení
Prodlužovací člen IVC11.35 se montuje pomocí tiskového nástroje kompatibilního s kleštěmi typu M. Spojení se provádí vložením potrubí do nýtového spojovadla a aplikací tlaku, dokud není aktivován indikátor stlačení. Nýtový spojovací člen má průměr 35 mm na obou koncích a tiskový nástroj musí být správně zarovnán, aby se zabránilo poškození nebo nedokonalému stlačení. Instalatéři by měli ověřit, že kroužkové těsnění je správně umístěno a že indikátor stlačení je plně aktivován. Běžné chyby zahrnují použití nesprávných kleští nebo nedostatečný tlak, což může vést k únikům nebo selhání systému.Kompatibilita a příslušenství
Tento prodlužovací člen je kompatibilní s ostatními IVAR tiskovými spojovadly a potrubím stejného průměru. Je určen pro použití s uhlíkovým galvanizovaným ocelovým potrubím a vyžaduje tiskový nástroj s kleštěmi typu M pro montáž. Nejsou potřeba žádné další těsnící prostředky nebo nátěry, protože EPDM kroužek poskytuje dostatečné těsnění. Instalatéři by měli zajistit, že všechny komponenty pocházejí ze stejného systému, aby byla zachována kompatibilita a integrita systému.Technický pozadí pro projektanty
Prodlužovací člen funguje tím, že tiskový nástroj vytvoří mechanické a hydraulické těsnění stlačením spojovadla kolem potrubí. Uhlíková galvanizovaná ocel poskytuje dobrou odolnost korozi a mechanickému poškození, zatímco EPDM kroužek zajišťuje těsné těsnění za provozních podmínek. Spojovací člen je navržen pro integraci do tlakových systémů a je vhodný pro použití s vodou, suchým vzduchem a inertními plyny. Doba životnosti a účinnost spojovadla závisí na správné montáži, systémovém tlaku a prostředí, jako jsou teploty a expozice chemikáliím.Služba a provoz
Pod běžnými provozními podmínkami není pro tento spojovací člen požadována pravidelná údržba. Instalatéři by však měli pravidelně kontrolovat systém na případné známky úniků nebo mechanického poškození. EPDM kroužek by měl zůstat nepoškozený a bez deformace nebo opotřebení. Pokud je indikátor stlačení poškozený nebo spojovací člen ukazuje známky napětí, prvek by měl být vyměněn, aby se zabránilo selhání systému.Nejčastější otázky
Může být IVC11.35 použit v požární ochraně?
Ano, prodlužovací člen je vhodný pro požární ochranné potrubí, protože je hodnocen pro vysoký tlak a může pracovat v systémech plněných vodou.
Je prodlužovací člen kompatibilní s ostatními IVAR tiskovými spojovadly?
Ano, je navržen tak, aby fungoval s ostatními IVAR tiskovými spojovadly a potrubím stejného průměru, pokud se používá správné nástroje.
Může být spojovací člen použit v solárních systémech?
Ano, je vhodný pro instalaci v solárních potrubních systémech, pokud provozní teplota nepřekročí +120°C.
Je prodlužovací člen vyžadován další těsnící prostředek?
Ne, EPDM kroužek poskytuje dostatečné těsnění a žádné další prostředky nejsou potřeba pro montáž.
Doplňkové parametry
| Kategorie: | IVAR.IVC11 - prodloužení press |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.138 kg |
| Druh výrobku: | vsuvka / prodloužení |
| Materiál: | ocel / litina |
| Jmenovitý tlak: | PN 16 |
| Materiál: | uhlíková pozinkovaná ocel |
| Odolnost vůči vysokým tlakům do: | 16 bar |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 06.01.2025 10:24:10 |
