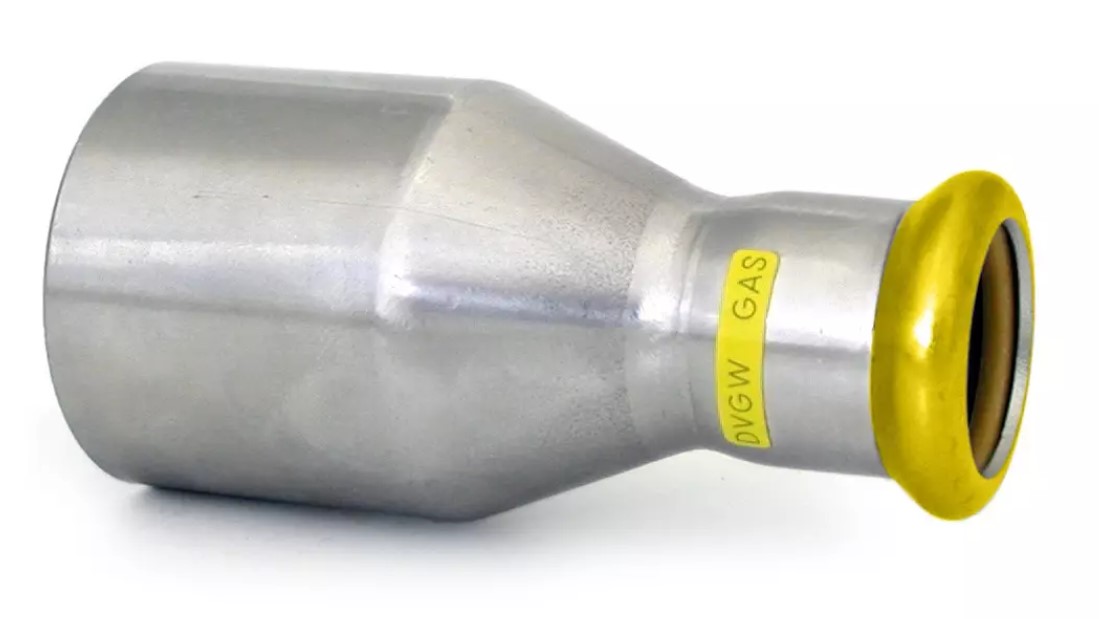

PRESS GAS reduktor - s jednou zasunutou koncovkou - 42-28mm
Kód: IVNGAS12.4228Související produkty
Detailní popis produktu
Ve vytápěcích a komerčních budovách jsou plynové rozdělovací sítě často vybaveny přesnými a spolehlivými armaturami, aby byla zajištěna bezpečnost a efektivita. Tento reduktor se často používá v plynových rozvodech, kde je potřeba zmenšit průměr potrubí. Je vhodný pro nízkotlaké aplikace, jako jsou plynová vytápění, kuchyňská zařízení a průmyslová hořáková zařízení. Armatura je navržena pro systémy pracující do PN 5 a musí být instalována podle plynových bezpečnostních norem, aby se zabránilo únikům a zajistilo dlouhodobé fungování.
Instalatéři pracující na plynových sítích často potřebují přechod mezi různými průměry potrubí. Tento reduktor poskytuje bezpečné a těsné spojení díky kombinaci tlakového a závitového spojení. Na tlakové straně je potřeba použít kompatibilní tlakový nástroj, který stlačí armaturu kolem potrubí, zatímco na závitové straně lze použít běžné závitové přípojky. Armatura je určena pro nízkotlaké plynové systémy a musí být instalována s opatrností, aby nedošlo k poškození těsnícího kroužku během utahování.
Technické parametry
| Materiál | Nerezová ocel Wst. Nr. 1.4404 (AISI 316L), pryžový těsnící kroužek HNBR žlutý |
|---|---|
| Provozní teplota | -20 °C |
| Jmenovitý tlak | PN 5 |
| Kód | IVNGAS12.4228 |
| Značka | IVAR |
Provozní teplotní rozsah od -20°C do +70°C zajišťuje, že tento reduktor je vhodný pro vnitřní i venkovní plynové instalace v mírném klimatu. Jmenovitý tlak PN 5 znamená, že je vhodný pro nízkotlaké plynové systémy s průměrnými průtoky. Tyto parametry jsou základní pro správné rozměření a výběr, aby bylo zajištěno, že armatura vydrží očekávané zatížení a prostředí bez poruchy.
Instalace a připojení
Instalace začíná přípravou konců potrubí na obou stranách reduktoru. Na tlakové straně musí být potrubí vloženo do armatury až po zastavovací bod, poté se použije kompatibilní tlakový nástroj, který stlačí armaturu kolem potrubí. Na závitové straně se potrubí zasune do armatury pomocí běžného šroubováku. Je důležité zajistit, aby závity byly čisté a bez nečistot před utažením. Přetahování by mělo být vyhýbáno, aby nedošlo k poškození těsnícího kroužku. Běžnou chybou během instalace je nesprávná srovnání tlakového spojení, což může vést k nerovnoměrnému stlačení a potenciálním únikům. Po instalaci by mělo být spojení prohlédnuto na případ poškození nebo nesrovnání.
Kompatibilita a příslušenství
Tento reduktor je kompatibilní se standardními tlakovými a závitovými plynovými potrubními systémy. Je určen pro použití s nerezovými potrubími vhodného průměru a tloušťky. Pro průměry nad 42mm jsou k dispozici zvláštní objednávkové varianty. Při instalaci je důležité zajistit, že všechny sousední armatury a ventily jsou kompatibilní se stejnými tlakovými a teplotními parametry. Kromě toho není obvykle potřeba žádné další příslušenství, pokud systém nevyžaduje konkrétní nástroje pro instalaci nebo kontrolu.
Technický popis pro projektanty
Pracovní princip tohoto reduktoru je založen na mechanickém stlačení tlakové strany a těsnícím efektu zajištěném pryžovým kroužkem HNBR na závitové straně. Konstrukce z nerezové oceli (1.4404 / AISI 316L) zajišťuje vysokou odolnost proti korozi a chemickému působení plynů, jako je přírodní plyn a propan. Design umožňuje integraci do stávajících plynových sítí bez nutnosti složitých úprav. Trvanlivost a efektivita armatury závisí na správné instalaci, správných tlakových hodnotách a pravidelných prohlídkách, aby bylo možné detekovat opotřebení nebo degradaci těsnících komponent.
Služba a provoz
Doporučuje se pravidelné vizuální kontroly, aby bylo možné detekovat známky opotřebení, koroze nebo úniky. Těsnící kroužek by měl být kontrolován na deformace nebo změny barvy, které mohou signalizovat vystavení nadměrným teplotám nebo chemickému stresu. Pokud jsou detekovány jakékoliv problémy, armatura by měla být okamžitě vyměněna. V technické dokumentaci nejsou specifikovány žádné plánované servisní intervaly, ale údržba by měla být prováděna jako součást pravidelných kontrol systému.
Nejčastější otázky
Může být tento reduktor použit s přírodním plynem i bioplynem?
Ano, je vhodný pro použití s přírodním plynem, bioplynem a kapalným propanem, pokud systém pracuje v rámci specifikovaných tlakových a teplotních rozsahů.
Je kompatibilní s tlakovými nástroji jiných výrobců?
Měl by být použit s tlakovými nástroji specificky kalibrovanými pro IVAR tlakové armatury, aby bylo zajištěno správné stlačení a těsnění.
Může být použit v nízkotlakých plynových systémech?
Ne, je určen pro jmenovitý tlak až do PN 5 a není vhodný pro vysokotlaké plynové aplikace.
Jaká je maximální povolená provozní teplota?
Je určen pro trvalý provoz až do +70°C, s minimální teplotní mezí -20°C.
Doplňkové parametry
| Kategorie: | IVAR.IVN12 GAS - redukce s jedním zásuvným koncem |
|---|---|
| Hmotnost: | 0.231 kg |
| EAN: | biela |
| Druh výrobku: | redukce / průchodka |
| Průměr trubky: | 42 mm |
| Typ připojení: | lisovací spoj |
| Materiál: | nerez |
| Jmenovitý tlak: | PN 5 |
| Materiál: | nerezová ocel Wst. Nr. 1.4404 (AISI 316L), těsnicí O-kroužek HNBR žlutý |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 06.01.2025 10:25:17 |
