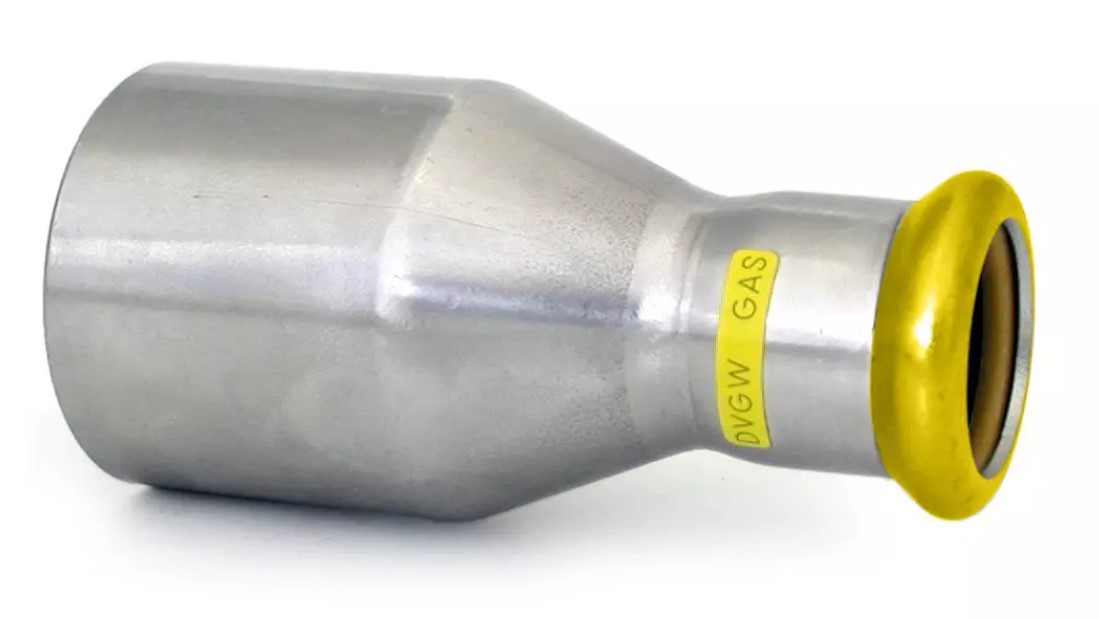

PRESS GAS reduktor - s jednou zasunutou koncovkou - 35-22mm
Kód: IVNGAS12.3522Související produkty
Detailní popis produktu
Tento reduktor PRESS GAS je určen k použití v plynových distribučních sítích, zejména v průmyslových, obchodních a bytových budovách, kde plynové linky vyžadují zmenšení průměru. Spojuje nerezové potrubní systémy tlakového spojení s běžnými závitovými komponentami. Tato komponenta je navržena pro aplikace s využitím zemního plynu, bioplynu a kapalného propanového plynu. Často se používá v plynových měřících stanicích, plynových skladovacích zařízeních a ve stavebních systémech, kde plynové linky komunikují s spotřebiči nebo regulačními ventily.
Jako součást systému tlakového spojení zajišťuje tento reduktor těsné, netěsné spojení bez nutnosti svařování nebo závitování. Je vhodný jak pro nové instalace, tak pro úpravy systému. Metoda tlakového spojení umožňuje rychou a spolehlivou montáž, zkracuje dobu instalace a přitom udržuje vysokou konstrukční odolnost.
Technické parametry
| Materiál | nerezová ocel Wst. Nr. 1.4404 (AISI 316L), těsnící kroužek HNBR žlutý |
|---|---|
| Provozní teplota | -20 °C |
| Nominální tlak | PN 5 |
| Kód | IVNGAS12.3522 |
| Značka | IVAR |
Nominální tlak PN 5 znamená, že komponenta je vhodná pro nízkonapěťové plynové systémy pracující v rámci stanovených bezpečnostních mezí. Rozsah provozních teplot od -20°C do +70°C umožňuje použití v prostředích od chladicích skladů po vyhřívané technické prostory. Tyto parametry jsou zásadní pro správné rozměrování a výběr v souladu s návrhovými podmínkami systému.
Montáž a spojení
Reduktor má jednu koncovku pro tlakové spojení a jednu závitovou koncovku. Tlaková koncovka vyžaduje kompatibilní nerezové potrubí o průměru 35 mm, zatímco závitová koncovka umožňuje spojení o průměru 22 mm. Během montáže musí být tlaková koncovka pevně stlačena pomocí certifikovaného tlakového nástroje, aby bylo zajištěno těsné a plynově těsné spojení. Závitová koncovka by měla být vyčištěna a zkontrolována na poškození před utažením vhodným klíčem. Běžnou chybou během montáže je přetížení závitového spojení, což může způsobit deformaci těsnícího kroužku a vést k únikům. Montéři by měli také ověřit, že tlakové spojení je plně sedící a zarovnané s potrubím, než začnou stlačovat.
Kompatibilita a příslušenství
Tento reduktor je kompatibilní s dalšími komponentami série IVAR IVN12 pro tlakové spojení nerezového plynového potrubí. K dokončení systému mohou být podle potřeby rozložení instalace potřeba další tlakové spojky, jako jsou ohyby, křížení a přechody. Těsnící kroužek je montován v továrně a neměl by být nahrazován, pokud není poškozený. Pro větší průměry nad 35 mm jsou k dispozici na objednávku rozměry 76,1 mm, 88,9 mm a 108 mm.
Technický pozadí pro projektanty
Pracovní princip tohoto reduktoru spočívá v mechanickém stlačení tlakového spojení, které vytváří trvalé a bezpečné spojení mezi potrubím a komponentou. Nerezové tělo odolává korozi a mechanickému namáhání, což ho činí vhodným pro dlouhodobé vystavení plynným médiím. Těsnící kroužek HNBR zajišťuje flexibilitu a odolnost při různých teplotních podmínkách. Integrace do systému vyžaduje pečlivé plánování sítě tlakových spojek, aby se vyhnulo koncentracím napětí a zajišťovala se rovnoměrná rozdělení zatížení. Vlastnosti materiálu 1.4404 (AISI 316L) nerezové oceli přispívají k dlouhověkosti a spolehlivosti komponenty v plynových aplikacích.
Služba a provoz
Během provozu vyžaduje reduktor minimální údržbu díky odolnosti tlakového spojení a inertním vlastnostem použitých materiálů. Nicméně by měly být pravidelně prováděny vizuální kontroly na případné známky mechanického poškození, koroze nebo úniků. Těsnící kroužek by měl být kontrolován na opotřebení nebo deformaci, zejména v systémech vystavených kolísavým tlakům nebo teplotám. Pokud jsou identifikovány jakékoliv nedostatky, komponenta by měla být okamžitě nahrazena, aby byla zachována integrity systému.
Nejčastější otázky
Může být tento reduktor použit v bioplynovém systému?
Ano, reduktor je schválený pro použití s bioplynem a dalšími plynnými palivy, pokud zůstanou provozní podmínky v rámci stanovených teplotních a tlakových rozsahů.
Je možné nahradit těsnící kroužek?
Těsnící kroužek je montován v továrně a není navržen pro výměnu na místě. Pokud dojde k poškození, měl by být nahrazen celý komponent.
Může být tento komponent použit v systému tlakového spojení s měděným potrubím?
Ne, tento reduktor je specificky navržen pro nerezové systémy tlakového spojení a není kompatibilní s měděným potrubím.
Jaké nástroje jsou potřeba pro montáž?
Pro tlakovou koncovku je potřeba certifikovaný tlakový nástroj vhodný pro spojení nerezového potrubí. Pro utažení závitového spojení je potřeba běžný klíč.
Doplňkové parametry
| Kategorie: | IVAR.IVN12 GAS - redukce s jedním zásuvným koncem |
|---|---|
| Hmotnost: | 0.154 kg |
| EAN: | biela |
| Druh výrobku: | redukce / průchodka |
| Průměr trubky: | 35 mm |
| Typ připojení: | lisovací spoj |
| Materiál: | nerez |
| Jmenovitý tlak: | PN 5 |
| Materiál: | nerezová ocel Wst. Nr. 1.4404 (AISI 316L), těsnicí O-kroužek HNBR žlutý |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 06.01.2025 10:25:17 |
Diskuze
Buďte první, kdo napíše příspěvek k této položce.
