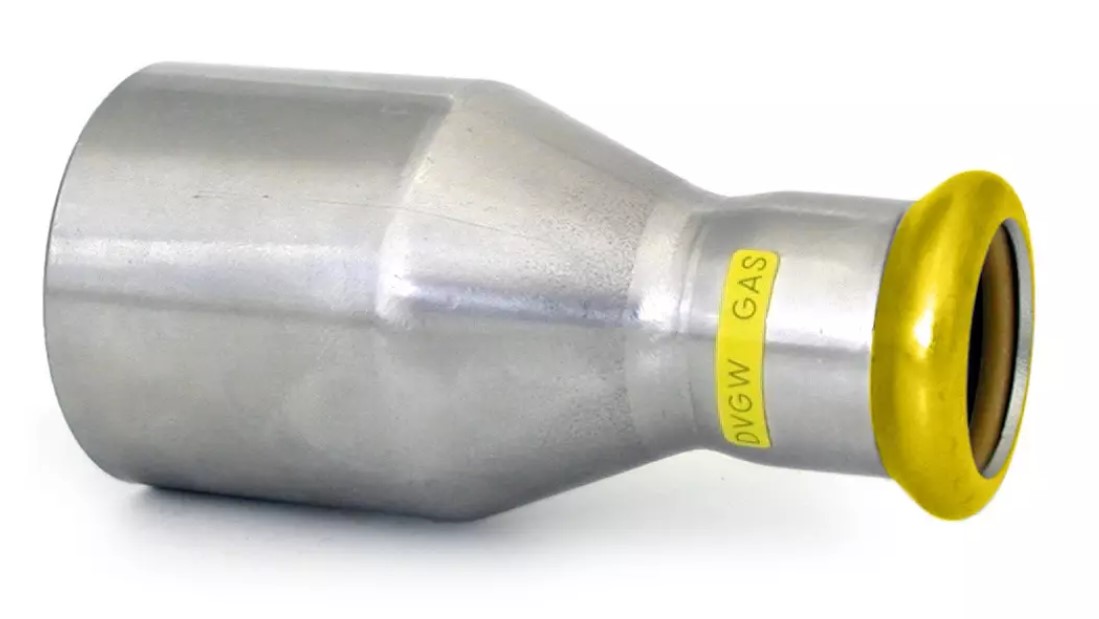

PRESS GAS reduktor - s jednou zasunutou koncovkou - 35-28mm

Detailní popis produktu

Tento tlakový reduktor se běžně používá v domovních i komerčních plynových distribučních soustavách, kde je potřeba přechod mezi různými průměry potrubí. Je vhodný pro aplikace s využitím zemního plynu, bioplynu a kapalného propanu, zajišťuje bezpečné a netěsné spojení v tlakových systémech. Konstrukce z nerezové oceli poskytuje odolnost proti korozi a zaručuje dlouhodobou spolehlivost v prostředí s kolísajícími teplotami a tlaky. Reduktor se obvykle instaluje do plynových linek pro otopné soustavy, kuchyňské spotřebiče a průmyslové plynové sítě.

Jeho kompaktní design umožňuje snadnou integraci do úzkých prostor, a metoda tlakového spojení zajišťuje rychlou a přesnou montáž bez potřeby dalších nástrojů než tlakového nářadí. Rozsah provozních teplot od -20°C do +70°C z něj dělá vhodný produkt pro vnitřní i venkovní aplikace, kde mohou být zaznamenány extrémní teploty. Jmenovitý tlak PN 5 zajišťuje kompatibilitu se standardními plynovými distribučními soustavami.

Technické parametry

Montáž a připojení

Reduktor je navržen pro montáž tlakovým spojením, jedna strana přijímá tlakové spojení a druhá strana se připojuje k běžnému jmenovitému průměru potrubí 28mm. Tlakové spojení vyžaduje kompatibilní tlakové nářadí a musí být aplikováno rovnoměrně po celém obvodu, aby bylo zajištěno bezpečné těsnění. Montér by měl ověřit, že těsnicí kroužek je správně umístěn a není poškozený, před tiskem. Běžné chyby při montáži zahrnují nedostatečný tlak, špatné zarovnání přípojky a nedostatečnou kontrolu těsnicího kroužku na poškození. Po montáži by měla být provedena tlaková zkouška, aby byla potvrzena integrity spojení.

Kompatibilita a příslušenství

Tento reduktor je kompatibilní se standardními tlakovými systémy využívajícími nerezové potrubí a přípojky. Je určen pro použití s zemním plynem, bioplynem a kapalným propanem. Další komponenty, jako jsou tlakové nástroje, těsnicí kroužky a tlakové testovací vybavení, mohou být potřeba pro montáž a ověření soustavy. Reduktor není kompatibilní s ne-tlakovými systémy nebo jinými typy připojení.

Technický pozadí pro projektanty

Reduktor funguje tím, že vytváří těsné spojení mezi tlakovým nerezovým potrubím a běžným jmenovitým průměrem potrubí. Použití nerezové oceli (Wst. Nr. 1.4404 / AISI 316L) zajišťuje odolnost proti korozi a mechanickému namáhání, zatímco těsnicí kroužek HNBR poskytuje spolehlivé těsnění za různých teplotních a tlakových podmínek. Integrace do soustavy závisí na celkových požadavcích na tlak a průtok, a vlastnosti materiálu zajišťují dlouhodobou odolnost. Doba životnosti a účinnost jsou ovlivněny kvalitou tlakového spojení, stavem těsnicího kroužku a provozními podmínkami soustavy.

Služba a provoz

Doporučuje se pravidelná kontrola tlakového spojení a těsnicího kroužku, aby byla zajištěna pokračující funkčnost. Jakékoliv známky opotřebení, deformace nebo netěsnosti by měly být okamžitě řešeny. Soustava by měla být pravidelně testována na integrity tlaku, zejména po jakékoliv úpravě nebo opravě. V technických datech nejsou uvedena konkrétní období pro údržbu, ale údržba by měla být prováděna podle průmyslových standardů a doporučení výrobce.

Nejčastější otázky

Může se tento reduktor použít s plynovými soustavami zemního a bioplynu?
Ano, reduktor je vhodný pro použití s zemním plynem, bioplynem a kapalným propanem v tlakových systémech.

Je reduktor kompatibilní s jinými typy připojení než tlakovými?
Ne, reduktor je speciálně navržen pro tlakové připojení a není kompatibilní s jinými typy potrubních připojení.

Jaká je maximální provozní teplota tohoto reduktoru?
Maximální provozní teplota je +70°C, jak je uvedeno v technických datech.

Z jakého materiálu je vyroben těsnicí kroužek v reduktoru?
Těsnicí kroužek je vyroben z HNBR (hydrogenovaný nitrilový butadienový kaučuk) v žluté barvě, což poskytuje odolný a spolehlivý těsnící prvek.
