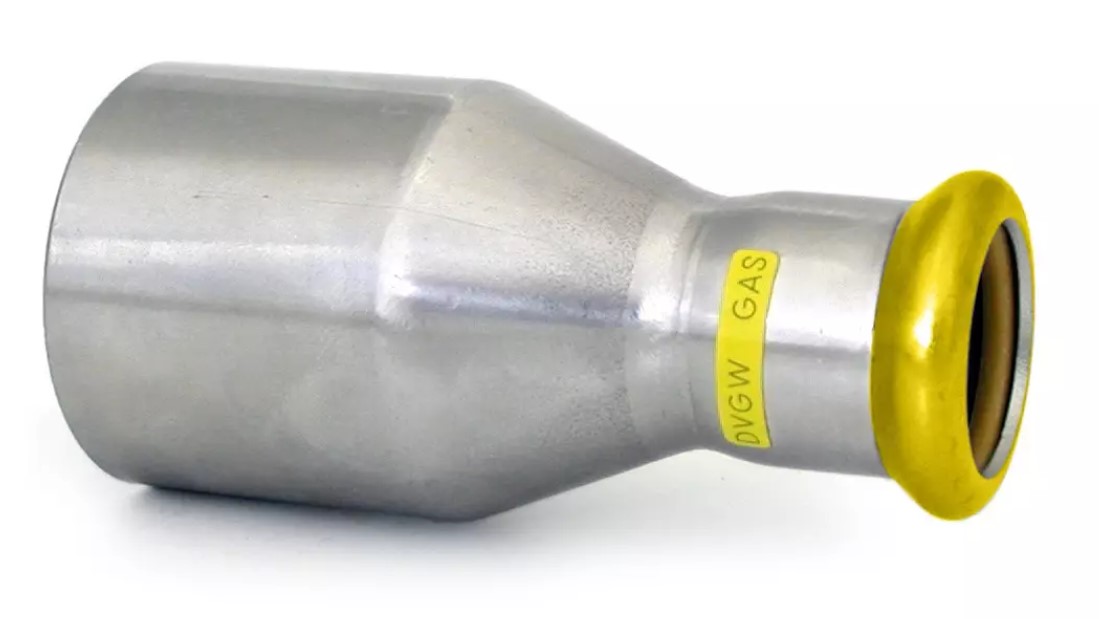

PRESS GAS reduktor - s jednou zasunutou koncovkou - 54-28mm
Kód: IVNGAS12.5428Související produkty
Detailní popis produktu
Připojuje různé průměry potrubí v plynových rozvodech, zajišťuje bezpečné a netěsné spojení. Instalatéři pracující na plynových sítích pro vytápění, procesní aplikace nebo skladovací zařízení najdou tento prvek zásadní pro přizpůsobení průměrů potrubí při zachování integrity systému. Konstrukce z nerezové oceli zajišťuje odolnost proti korozi a dlouhodobou spolehlivost v prostředí vystaveném plynným a kapalným uhlovodíkům.
Typické scénáře instalace zahrnují plynové potrubí v průmyslových závodech, domácí plynové systémy a bioplynové infrastruktury. Prvek je navržen pro použití s nástroji pro stlačování kompatibilními s nerezovými koncovkami, což umožňuje rychlou a přesnou instalaci. Díky své tlakové třídě PN5 je vhodný pro středotlaké plynové distribuční systémy, pokud celkový návrh systému dodržuje příslušné bezpečnostní normy.
Technické parametry
| Materiál | Nerezová ocel Wst. Nr. 1.4404 (AISI 316L), těsnící kroužek HNBR žlutý |
|---|---|
| Prováděcí teplota | -20 °C |
| Nominální tlak | PN 5 |
| Kód | IVNGAS12.5428 |
| Značka | IVAR |
Nominální tlaková třída PN5 znamená, že koncovka je vhodná pro plynové systémy pracující až do 5 bar. Rozsah provozní teploty od -20°C do +70°C umožňuje použití jak v chladném, tak v teplém prostředí. Tyto parametry pomáhají určit vhodnost pro konkrétní návrhy plynových linek, zejména tam, kde jsou očekávány teplotní kolísání nebo středotlaké podmínky.
Instalace a připojení
Instalace vyžaduje stlačovací nástroj kalibrovaný pro nerezové koncovky. Stlačovací koncovka by měla být vložena do příslušného potrubí a zabezpečena vhodným nástrojem. Druhá koncovka je závitová nebo šroubovací, v závislosti na konfiguraci systému. Před stlačením se ujistěte, že konec potrubí je čistý a bez hrubek. Zkontrolujte, zda je těsnící kroužek správně umístěn ve svém drážku, aby se zabránilo únikům. Běžné chyby instalace zahrnují přestlačení, špatné zarovnání nebo použití nesprávné velikosti nástroje, což může ohrozit těsnost nebo konstrukční integritu.
Kompatibilita a příslušenství
Tento reduktor je kompatibilní s nerezovými potrubími zadaných průměrů a stlačovacími nástroji navrženými pro ocel 1.4404. K dokončení systému mohou být potřeba další koncovky, jako jsou ohyby, křížení a spojky. Ujistěte se, že všechny komponenty jsou součástí stejného stlačovacího systému, aby byla zachována kompatibilita a integrita systému. Příslušenství, jako jsou těsnící kroužky a stlačovací nástroje, by mělo být získáno od stejného výrobce, aby byla zajištěna konzistentní výkonnost.
Technický pozadí pro projektanty
Princip fungování spočívá v mechanické deformaci stlačovací koncovky během instalace, což vytváří těsné a odolné spojení. Nerezové tělo poskytuje vysokou odolnost proti korozi, což z něj činí vhodný pro agresivní prostředí. Těsnící kroužek HNBR zajišťuje spolehlivé těsnění proti úniku plynu. Při integraci do většího systému zvažte tepelné roztažnosti nerezové oceli a potřebu kompenzačních článků v delších úsecích. Doba životnosti a účinnost závisí na správné instalaci, prostředí a pravidelném kontrolování pro známky opotřebení nebo poškození.
Služba a provoz
Během provozu vizuálně zkontrolujte stlačovací spoj pro známky poškození, koroze nebo deformace. Zkontrolujte integritu těsnícího kroužku a ujistěte se, že spojení zůstává těsné. V technických datech nejsou uvedeny žádné plánované intervaly údržby, ale pravidelné kontroly jsou doporučovány podle místních předpisů a bezpečnostních standardů. Jakékoliv podezření na úniky by mělo být okamžitě vyřešeno vypnutím systému a kontrolováním spoje vhodnými metodami detekce úniků.
Nejčastější otázky
Může být IVNGAS12.5428 použit v bioplynových systémech?
Ano, reduktor je vhodný pro bioplynové systémy, pokud zůstává provozní tlak a teplota v rámci zadaných limitů.
Je pro instalaci potřeba konkrétní stlačovací nástroj?
Pro správnou instalaci je potřeba stlačovací nástroj kompatibilní s nerezovými koncovkami zadané velikosti.
Jaká je maximální povolená provozní teplota?
Maximální provozní teplota je +70°C podle technických specifikací.
Může být reduktor použit v exteriérových plynových instalacích?
Ano, pokud je instalace chráněna před extrémním počasím a systém zůstává v rámci zadaných provozních parametrů.
Doplňkové parametry
| Kategorie: | IVAR.IVN12 GAS - redukce s jedním zásuvným koncem |
|---|---|
| Hmotnost: | 0.413 kg |
| EAN: | biela |
| Druh výrobku: | redukce / průchodka |
| Průměr trubky: | 54 mm |
| Typ připojení: | lisovací spoj |
| Materiál: | nerez |
| Jmenovitý tlak: | PN 5 |
| Materiál: | nerezová ocel Wst. Nr. 1.4404 (AISI 316L), těsnicí O-kroužek HNBR žlutý |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 06.01.2025 10:25:18 |
