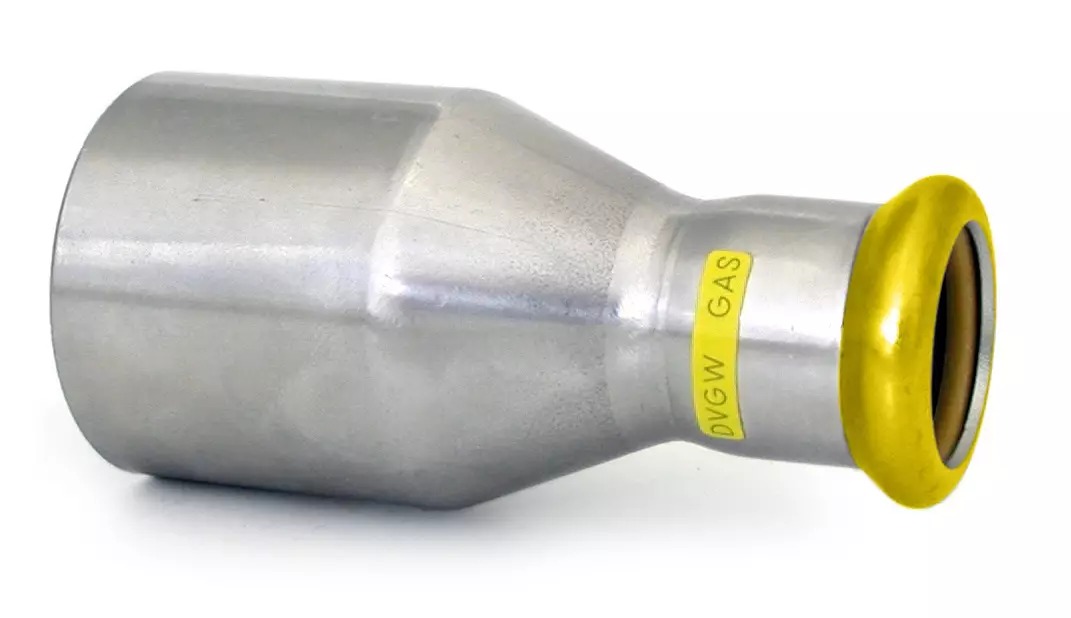

PRESS GAS reduktor - s jednou zasunutou koncovkou - 54-42mm

Detailní popis produktu

Plynové rozdělovací systémy v průmyslových a komerčních budovách vyžadují spolehlivé šroubení, aby byl zajištěn bezpečný a efektivní provoz. Tento nerezový reduktor se používá v tlakových systémech, kde je nutná změna průměru potrubí. Často se instaluje v plynových přivadech pro otopné systémy, průmyslové procesy a plynové skladovací zařízení. Šroubení zajišťuje bezpečné spojení bez nutnosti svařování, čímž se zkrátí doba montáže a sníží pravděpodobnost úniků. Montéři musí zajistit správné zarovnání a kompatibilitu s tlakovým nástrojem, aby byl zajištěn těsný těsnicí prstenec.

Reduktor je vhodný pro systémy přepravující zemní plyn, bioplyn a kapalný propan. Je navržen tak, aby vyhovoval konkrétním požadavkům plynových médií, včetně potenciálních kolisbí v tlaku a teplotě. Tlakové spojení vyžaduje kompatibilní nástroj pro stlačení šroubení na potrubí, čímž se zajišťuje odolné a bezúdržbové spojení. Závitová strana umožňuje spojení s dalšími komponenty, jako jsou ventily, regulátory nebo měřiče.

Technické parametry

Materiál	Nerezová ocel Wst. Nr. 1.4404 (AISI 316L), těsnicí kroužek HNBR žlutý
Provozní teplota	-20 °C
Jmenovitý tlak	PN 5
Kód	IVNGAS12.5442
Značka	IVAR

Provozní teplotní rozsah -20 °C až +70 °C umožňuje použití šroubení jak v chladném, tak v teplém prostředí, jako jsou venkovní instalace nebo vyhřívané technické místnosti. Jmenovitý tlak PN 5 znamená, že šroubení je vhodné pro nízkotlaké plynové systémy. Tyto parametry jsou zásadní pro výběr správného šroubení podle provozních podmínek systému a typu plynu, který se přepravuje.

Montáž a spojení

Pro montáž reduktoru je třeba připravit tlakové spojení vložením potrubí do šroubení a použitím kalibrovaného tlakového nástroje pro stlačení šroubení kolem potrubí. Závitová strana se pak připojí k odpovídající komponentě pomocí standardního šroubováku. Je důležité ověřit, že tlakový nástroj je správně nastaven pro průměr potrubí, a že těsnicí kroužek není poškozený, před montáží. Běžné chyby při montáži zahrnují použití nesprávného nástroje, což může vést k nedokonalému stlačení, nebo nedbalé vyčištění potrubí před vložením, což může ohrozit těsnost.

Kompatibilita a příslušenství

Tento reduktor je kompatibilní s dalšími IVARovými tlakovými šroubeními a komponenty navrženými pro plynové systémy. Je určen k použití s tlakovými nástroji, které podporují zadané průměry potrubí. Další komponenty, jako jsou ventily, regulátory nebo tlakové měřiče, mohou být potřeba v závislosti na konfiguraci systému. Montéři by měli zajistit, že všechny komponenty jsou z téže výrobny, aby byla zachována integrita systému a kompatibilita.

Technický pozadí pro projektanty

Reduktor funguje tím, že vytváří mechanický těsnicí prstenec mezi potrubím a šroubením prostřednictvím tlakového spojení. Konstrukce z nerezové oceli (1.4404/AISI 316L) poskytuje odolnost proti korozi a zajišťuje dlouhodobou odolnost v plynových prostředích. Těsnicí kroužek z HNBR materiálu poskytuje pružný a spolehlivý těsnicí prstenec, který udržuje integritu v průběhu času. Návrh umožňuje integraci do stávajících tlakových systémů bez potřeby dalších podpor nebo posilování. Doba životnosti a efektivita šroubení závisí na správné montáži, kvalitě tlakového nástroje a provozních podmínkách plynového systému.

Služba a provoz

Pro tento šroubení nejsou požadovány konkrétní intervaly údržby. Pravidelné prohlídky by měly být prováděny, aby byly zjištěny známky opotřebení, poškození nebo úniků. Tlakové spojení by mělo zůstat neporušené a těsnicí kroužek by měl být kontrolován na známky degradace. Pokud jsou zjištěny jakékoliv problémy, šroubení by mělo být okamžitě vyměněno, aby se zabránilo únikům plynu. Závitové spojení by mělo být také kontrolováno na pevnost a známky koroze.

Nejčastější otázky

Může se tento reduktor použít v bioplynových systémech?
Ano, šroubení je schváleno pro použití s bioplynem a je vhodné pro nízkotlaké plynové rozdělovací systémy.

Je pro montáž potřeba konkrétní tlakový nástroj?
Ano, šroubení musí být instalováno pomocí kalibrovaného tlakového nástroje kompatibilního se zadaným průměrem potrubí a typem šroubení.

Může se těsnicí kroužek vyměnit po montáži?
Ne, těsnicí kroužek je nedílnou částí šroubení a nemůže být vyměněn, jakmile je šroubení nainstalováno a stlačeno.

Je toto šroubení vhodné pro venkovní instalace?
Ano, konstrukce z nerezové oceli a materiál těsnicího kroužku poskytují odolnost vůči prostředí, čímž je vhodné pro venkovní použití v rámci zadaného teplotního rozsahu.
