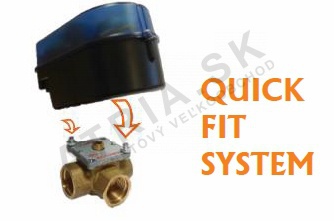

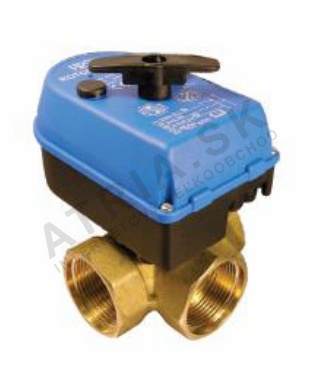

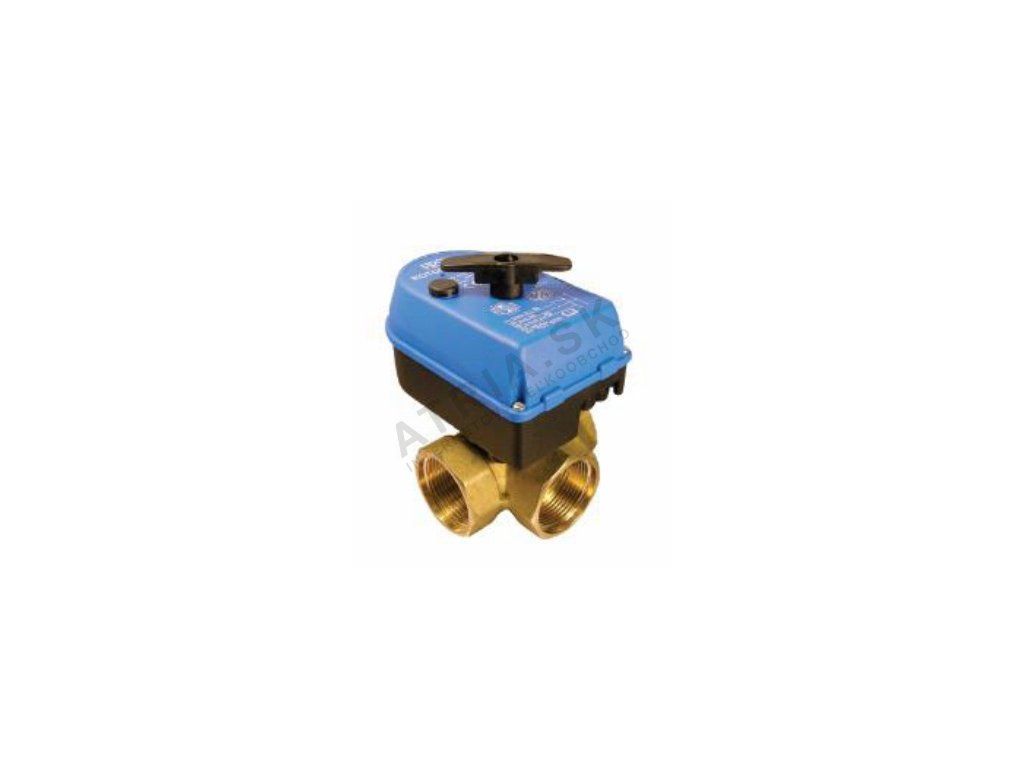

ROTODIVERT DN20

Detailní popis produktu

3cestný diverzní ventil ROTODIVERT DN20 se často používá v otopných soustavách, zejména v aplikacích, kde je třeba přesměrovat proud teplé vody nebo otopného média mezi různými okruhy nebo akumulačními jednotkami. Často se instaluje v obytných i komerčních budovách, včetně rodinných domků, bytových domů a průmyslových objektů s centrálním vytápěním. Instalatéři tento ventil často potkají v systémech vyžadujících sezónní přepínání, řízení zatížení nebo integraci s solárními tepelnými systémy. Ventil je navržen pro použití v prostředích, kde okolní teplota nepřesahuje +55°C a provozní médium má teplotu od +2°C do +110°C.

Jako klíčový prvek řízení otopných soustav zajišťuje ROTODIVERT DN20 přesné a spolehlivé přepínání tokových cest. Často se používá spolu s termostaty, řídicími jednotkami nebo systémy pro správu budov k automatizaci provozu otopného okruhu. Elektropohon ventilu umožňuje jak ruční, tak automatické ovládání, což z něj dělá vhodný prvek jak pro jednoduché, tak i složité konfigurace systémů. Typ připojení FFF zajišťuje kompatibilitu se standardními potrubními nátrubky a zjednodušuje instalaci v nových i stávajících systémech.

Technické parametry

Čas otáčení	18s/90°
Možnosti ovládání	Ruční/Automatické
Napětí	230V 50Hz
Typ připojení	FFF
Okolní teplota	+55°C
Rozsah teplot média	+2°C až +110°C
Kód	F10761

Technické parametry ROTODIVERT DN20 jsou zásadní pro správnou integraci a dimenzování systému. Čas otáčení 18 sekund na 90° zajišťuje plynulé a ovládané přepínání, což je důležité pro systémy s citlivými požadavky na proud. Napětí elektropohonu 230V 50Hz je standardní pro elektrické řízení otopných systémů a umožňuje integraci do běžné elektrické infrastruktury. Rozsah provozních teplot od +2°C do +110°C zajišťuje kompatibilitu s širokou škálou otopných médií, včetně vody a směsí glykolu. Okolní teplotní limit +55°C je třeba zohlednit při výběru místa pro instalaci, aby nedošlo k přehřátí pohonu nebo těla ventilu.

Instalace a připojení

Instalace ROTODIVERT DN20 vyžaduje pečlivé plánování, aby byla zajištěna správná orientace a bezchybná připojení. Ventil se obvykle instaluje vodorovně, aby se zabránilo uvětrání a zaručilo rovnoměrné rozdělení proudu. Typ připojení FFF označuje nátrubky ženského typu na všech stranách, což znamená, že ventil se připojuje k systému pomocí mužských závitových nátrubků na obou koncích. Instalatér musí ověřit, že průměry potrubí a typy závitů odpovídají specifikacím ventilu, aby se zabránilo únikům nebo nesprávnému těsnění.

Běžné chyby při instalaci zahrnují nesprávnou orientaci ventilu, což může vést k nerovnoměrnému rozdělení proudu nebo předčasnému opotřebení vnitřních částí. Je také důležité zajistit, aby elektrická připojení byla provedena podle pokynů výrobce, s vhodným uzemněním a izolací. Po instalaci by měl být systém otestován na úniky a pohon by měl být ručně ovládán, aby byla ověřena plynulá funkce a správné umístění. Jakákoli odpor nebo závrať během ručního ovládání by měla být vyšetřena před uvedením systému do provozu.

Kompatibilita a příslušenství

ROTODIVERT DN20 je navržen tak, aby fungoval spolu se standardními komponenty otopných systémů, včetně termostatů, řídicích jednotek a elektrických pohonů. Je kompatibilní se systémy pracujícími na tlakové třídě PN 10 a je vhodný pro použití s otopnými médiy na bázi glykolu nebo vody. Aby byla zajištěna plná funkčnost, měl by být ventil připojen k řídicímu systému, který dokáže poskytnout požadované napětí 230V 50Hz a odesílat příslušné přepínací signály. Pro základní provoz nejsou potřeba žádná další příslušenství, ale instalatéři mohou muset objednat oddělené elektrické konektory nebo montážní závěsy v závislosti na konfiguraci systému.

Technický pozadí pro projektanty

ROTODIVERT DN20 funguje jako 3cestný diverzní ventil, který přesměrovává proud otopného média mezi dvěma okruhy nebo akumulačními jednotkami. Ventil je poháněn elektromotorem, který otáčí vnitřní disk nebo klapku, aby změnil tokovou cestu. Pohon je navržen pro provoz na 230V 50Hz a poskytuje čas otáčení 18 sekund na 90°, což zajišťuje plynulé a ovládané přepínání. Tělo ventilu je vyrobeno z materiálů vhodných pro dlouhodobé vystavení teplé vodě a směsím glykolu, s návrhem minimalizujícím tepelné roztažnost a opotřebení.

Integrace do systému vyžaduje pečlivé zvážení průtoku, tlakových ztrát a logiky řízení. Výkon ventilu je ovlivněn viskozitou a teplotou otopného média, stejně jako celkovou hydraulickou vyváženost systému. Aby byl maximalizován provozní věk a účinnost, měl by být ventil instalován v místě s minimální vibrací a vystavení extrémním teplotám. Doporučuje se pravidelná údržba a kontrola, aby byla zajištěna nadále spolehlivá funkce.

Služba a provoz

Přestože je ROTODIVERT DN20 navržen pro dlouhodobý provoz s minimální údržbou, doporučuje se pravidelné kontrolování, aby byla zajištěna nadále spolehlivá funkce. Pohon by měl být kontrolován na známky opotřebení, přehřátí nebo elektrické chyby. Tělo ventilu by mělo být kontrolováno na úniky, korozi nebo zácpy, které by mohly ovlivnit rozdělení proudu. V technických datech nejsou uvedena konkrétní intervaly údržby, ale jakékoliv potíže s pohonem nebo pohybem ventilu by měly být řešeny co nejdříve, aby se zabránilo výpadku systému.

Při provozu by měl být ventil sledován na plynulé přepínání a správné umístění. Pokud pohon nezareaguje nebo vyžaduje příliš velkou sílu, může to znamenat mechanický problém, který by měl být vyšetřen. Po jakékoliv významné údržbě nebo změně systému by měl být systém otestován na správné rozdělení proudu. Jakékoliv odchylky od očekávaného výkonu by měly být zaznamenány a řešeny podle pokynů výrobce.

Nejčastější otázky

Může být ROTODIVERT DN20 připojen k řídicímu systému 230V?
Ano, ventil je navržen tak, aby fungoval s napájením 230V 50Hz, což zajišťuje kompatibilitu se standardními elektrickými řídicími systémy používanými v otopných aplikacích.

Je ROTODIVERT DN20 vhodný pro použití s otopnými médiy na bázi glykolu?
Ano, ventil je kompatibilní s glykolem v rámci uvedeného teplotního rozsahu od +2°C do +110°C.

Může být ROTODIVERT DN20 ovládán ručně?
Ano, ventil podporuje ruční ovládání, což umožňuje instalatérovi nebo technikovi upravit tokovou cestu bez elektrického napájení.

Jaká je maximální okolní teplota pro ROTODIVERT DN20?
Maximální okolní teplota je +55°C. Překročení tohoto limitu může ovlivnit výkon pohonu nebo těla ventilu.
