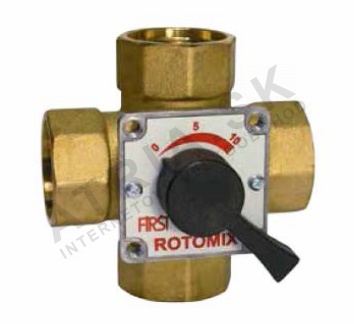

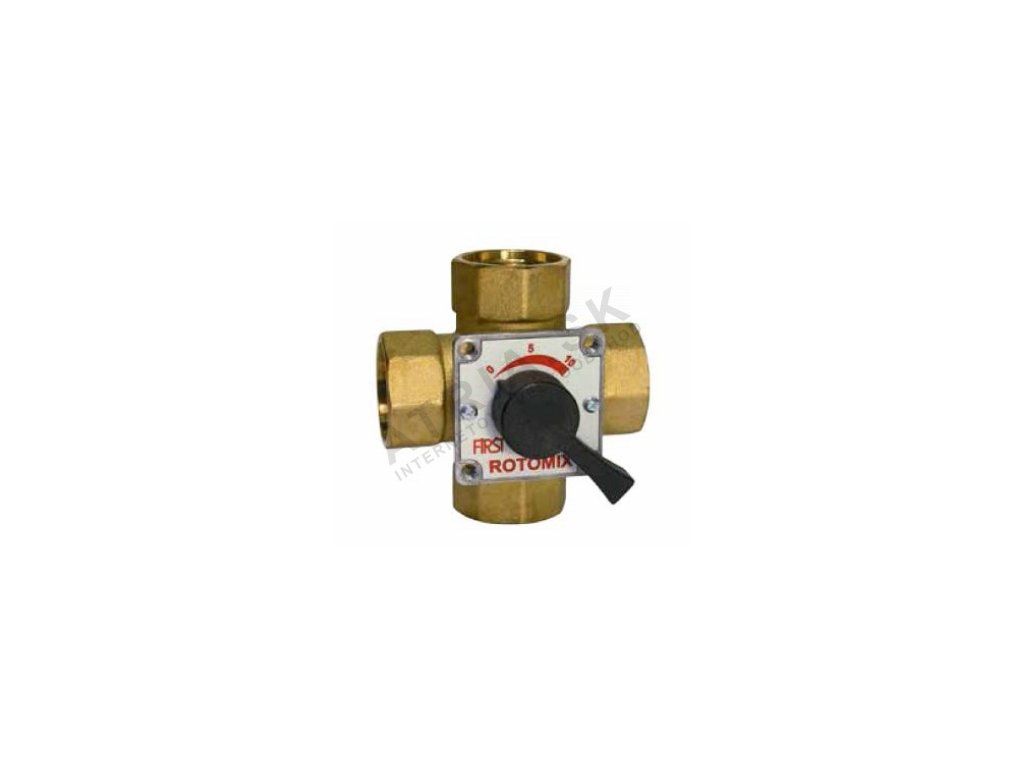

Tento čtyřcestný směšovací ventil se běžně používá v hydronických systémech k regulaci teploty směšovaného média, jako je voda. Často se vyskytuje v centrálních topných systémech, podlahovém vytápění a v obvodových systémech teplé vody. Instalatéři a servisní technici ho používají k zajištění přesného ovládání poměru průtoku vratné a přívodní vody. Ventil pracuje v systémech s proměnnými průtokovými podmínkami a podporuje jak proporcionální, tak zapínací strategie ovládání.

V topných systémech s více zónami hraje ROTOMIX F4 klíčovou roli při udržování konzistentních teplot v různých oblastech. Kompaktní design umožňuje jeho instalaci v úzkých prostorech, jako jsou technické místnosti nebo za stěnami. Ventil se často integruje s termostatickými pohonem nebo motorizovanými ventily pro automatizované ovládání.

Technické parametry

Materiál	Mosaz CW617N
Kód	F41009

Průtokový koeficient kvs=6 označuje maximální průtokovou kapacitu ventilu za standardních tlakových podmínek. Tato hodnota pomáhá určit správnou velikost ventilu pro dané systémové požadavky. Specifikace materiálu, mosaz CW617N, zajišťuje odolnost proti korozi a mechanickému namáhání, čímž je ventil vhodný pro dlouhodobé použití v uzavřených systémech.

Instalace a připojení

ROTOMIX F4 je navržen pro připojení o průměru 3/4 palce, obvykle pomocí závitů – buď samcových nebo samicích – v závislosti na konfiguraci systému. Před instalací zkontrolujte, zda jsou všechna připojovací potrubí čistá a bez nečistot, aby nedošlo k poškození vnitřních částí. Ujistěte se, že je ventil orientován správně podle směru průtoku uvedeného na tělese. Běžné chyby při instalaci zahrnují nesprávnou orientaci, což může vést ke snížení účinnosti nebo předčasnému opotřebení.

Kompatibilita a příslušenství

Tento čtyřcestný směšovací ventil je kompatibilní s řadou pohonů a regulátorů určených pro proporcionální nebo zapínací provoz. Pro plnou funkčnost by měl být doplněn o kompatibilní pohon a řídicí jednotku. Další komponenty, jako jsou tlakové regulátory nebo průtokoměry, mohou být potřeba v závislosti na konkrétní aplikaci a návrhu systému.

Technický pozadí pro projektanty

ROTOMIX F4 pracuje tím, že upravuje polohu vnitřního směšovacího prvku, aby změnil poměr proudů teplé a studené vody. Konstrukce z mosazi CW617N zajišťuje dobrou tepelnou vodivost a strukturní stabilitu za různých tlakových a teplotních podmínek. Ventil se integruje do uzavřených systémů a je vhodný jak pro spojitý, tak i přerušovaný provoz. Účinnost systému závisí na správném rozměrování, vhodném pohonu a pravidelné údržbě připojených komponent.

Údržba a provoz

Pravidelné kontroly by měly zahrnovat ověření integrity těsnících ploch a zajištění hladkého pohybu pohonu. Prohlédněte případné známky vnitřní nebo usazenin, zejména v systémech s nezpracovanou vodou. I když technická dokumentace nezmiňuje plánované intervaly údržby, jakékoliv odchylky v provozu, jako je nesprávné směšování, by měly vyvolat podrobnou kontrolu.

Nejčastější otázky

Může být ROTOMIX F4 použit s proporcionálním pohonem?
Ano, ventil je kompatibilní s proporcionálními pohony, pokud odpovídají typu připojení a momentu otáčení.

Je ventil vhodný pro vysokotlaké systémy?
Ventil je navržen pro standardní tlakové rozsahy typické pro topné a sanitární systémy, ale konkrétní tlakové limity by měly být ověřeny výrobcem.

Jaké jsou doporučené průměry potrubí pro připojení tohoto ventilu?
Ventil je určen pro připojení potrubí o průměru 3/4 palce. Vždy ověřte typ závitu a orientaci před instalací.

Může být tento ventil použit v obvodovém systému teplé vody?
Ano, ROTOMIX F4 je vhodný pro použití v obvodových systémech teplé vody, kde je potřeba regulace teploty.
