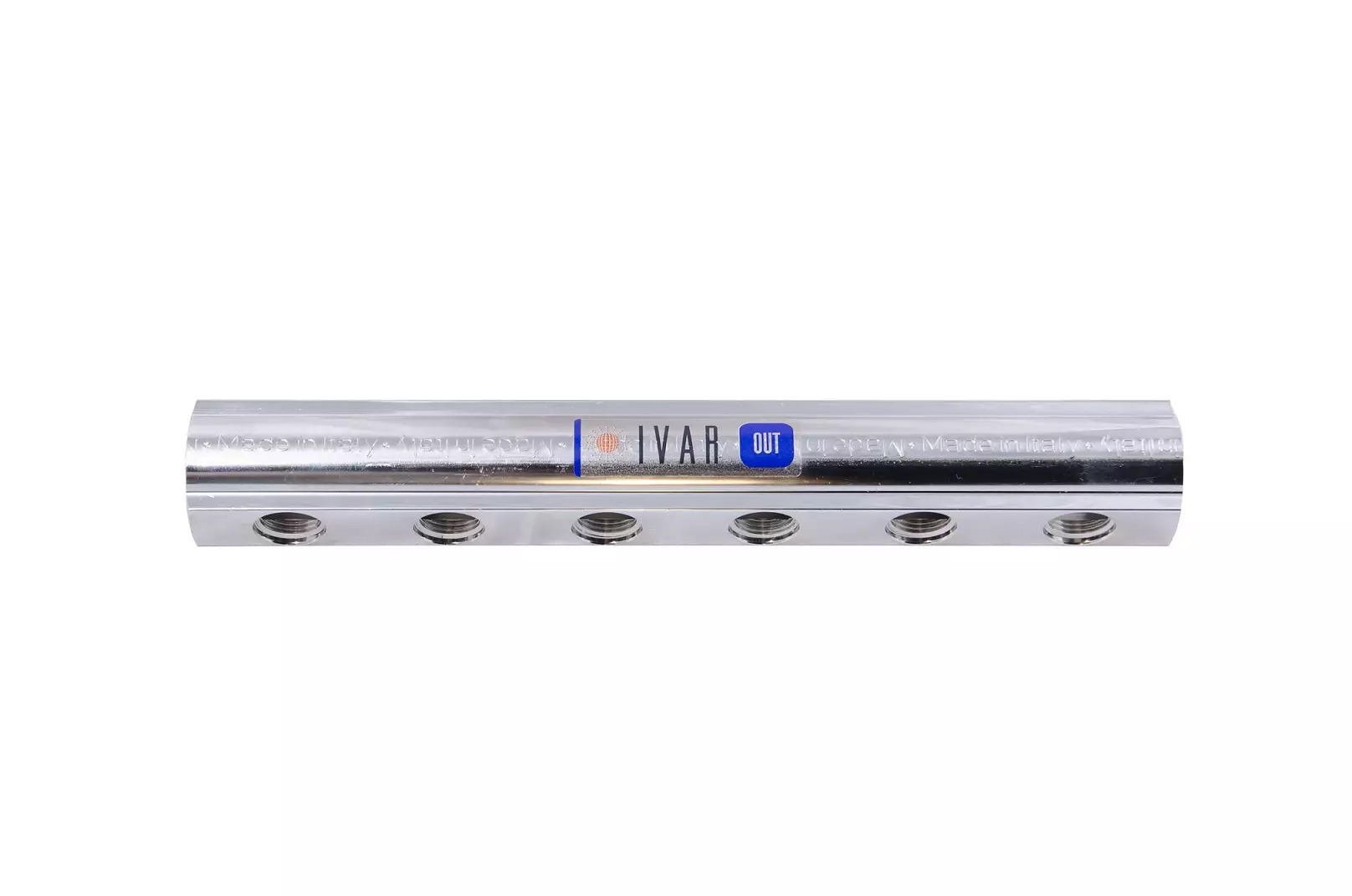

Rozdělovač - nevybavený - 5/4 palce x 1/2 palce; 12cestný; nikl

Detailní popis produktu

Tento rozdělovač se často používá v bytových a komerčních hydronických vytápěcích soustavách, kde je vyžadována přesná distribuce průtoku. Instalatéři pracující na podlahovém vytápění, panelových radiátorech nebo ventilátorových jednotkách si tento prvek při vyvažování a řízení více obvodů ocení. Niklový povlak zajišťuje odolnost proti korozi, čímž je rozdělovač vhodný pro dlouhodobé použití ve vlhkém prostředí. Vzdálenost 50 mm mezi vývody zjednodušuje uspořádání potrubí a přípojek.

Při integraci do systému slouží rozdělovač jako centrální bod pro připojení přívodních a odtokových linek k jednotlivým vytápěcím zónám. Často se používá v systémech vyžadujících zónové řízení, jako jsou vícepokojová budování nebo velké jednotky s oddělenými tepelnými požadavky. Boční přípojky umožňují připojení potrubí většího průměru pro hlavní průtok, zatímco menší vývody se připojují k jednotlivým větvím.

Technické parametry

Montáž a připojení

Montáž začněte tím, že se ujistíte, že všechna připojovací potrubí jsou čistá a bez nečistot, aby nedošlo k zablokování. Boční přípojky jsou závitové 1 palec a 5/4 palec a mají být připojeny k hlavnímu přívodu a odtoku pomocí vhodných přípojek. Horní vývody jsou závitové 1/2 palce a vyžadují individuální připojení k každému obvodu. Při plánování rozložení zohledněte vzdálenost 50 mm mezi vývody, aby bylo možné zajistit správné rozložení potrubí a přístup.

Před zabezpečením všech připojení zkontrolujte, zda je rozdělovač vodorovný a správně zarovnaný s rozložením systému. Běžné chyby zahrnují nesprávné zapojení závitů nebo použití nekompatibilních těsnicích materiálů, což může vést k únikům. Vždy používejte schválený těsnicí prostředek nebo PTFE pásku na závitových připojeních, aby byl zajištěn těsný uzávěr. Vyhněte se přetížení, které může poškodit niklový povlak nebo deformovat mosaznou konstrukci.

Kompatibilita a příslušenství

Tento rozdělovač je kompatibilní se standardními měděnými nebo PEX potrubími používanými v hydronickém vytápění. Aby byl systém kompletní, instalatéři by měli zvážit i připojení vyvažovacích ventilů, izolace pro tělo rozdělovače a možná ochranné kryty pro vývody během montáže. Další komponenty, jako jsou průtokoměry nebo teplotní senzory, mohou být potřeba v závislosti na strategii řízení systému.

Technický pozadí pro projektanty

Rozdělovač pracuje tím, že rovnoměrně distribuuje přitékající proud teplé vody mezi více obvodů. Niklový povlak na mosazi CW617N poskytuje hladký povrch a zvýšenou odolnost proti oxidaci, což pomáhá udržovat hygienický stav systému a zmenšuje riziko vnitřního uhlaví. Dobrá tepelná vodivost materiálu podporuje efektivní přenos tepla. Integrace do systému musí zahrnovat tlakovou ztrátu přes rozdělovač, zejména při použití velkého počtu obvodů, aby byl zajištěn dostatečný průtok do každé zóny.

Doba životnosti rozdělovače je ovlivněna kvalitou vody, správnými způsoby montáže a absence nadměrného kmitání nebo mechanického namáhání. V systémech s vysokým obsahem minerálů nebo agresivní chemickou složením vody se doporučuje pravidelná kontrola, aby byla zajištěna pokračující funkčnost.

Služba a provoz

Při pravidelné údržbě zkontrolujte, zda nejsou u závitových připojení známky úniku, a zkontrolujte tělo rozdělovače na známky koroze nebo pittingu. Ujistěte se, že všechna těsnění jsou neporušená a v případě potřeby je vyměňte. Nejsou stanoveny žádné plánované intervaly údržby, ale jakékoliv provozní potíže, jako je snížený průtok nebo nerovnoměrné vytápění, by měly vést k podrobné kontrole rozdělovače a příslušných komponent.

Nejčastější otázky

Může být tento rozdělovač použit v uzavřeném geotermálním systému?
Ano, pokud systém pracuje v rámci specifikovaných tlakových a teplotních mezí. Hodnota PN 10 a maximální teplota +120 °C z něj dělají vhodný prvek pro mnoho geotermálních aplikací.

Je niklový povlak dostatečný pro použití v pobřežních oblastech s vysokou vlhkostí?
Ano, niklový povlak poskytuje dobrou odolnost proti korozi ve vlhkém prostředí. V extrémně agresivních podmínkách však může být doporučeno dodatečné ochranné opatření, jako je izolace nebo povlaky.

Jaký typ těsnícího materiálu by měl být použit na závitových připojeních?
Použijte schválený těsnicí prostředek nebo PTFE pásku, aby byl zajištěn těsný spoj. Vyhněte se použití materiálů, které by mohly degradovat nebo zanechat zbytky uvnitř rozdělovače.

Může být tento rozdělovač použit s diferenciálním tlakovým regulátorem?
Ano, rozdělovač je kompatibilní s diferenciálními tlakovými regulátory. Ujistěte se, že regulátor je správně rozměrově a kalibrován tak, aby odpovídajícím způsobem ovlivňoval průtokové vlastnosti rozdělovače a systému.
