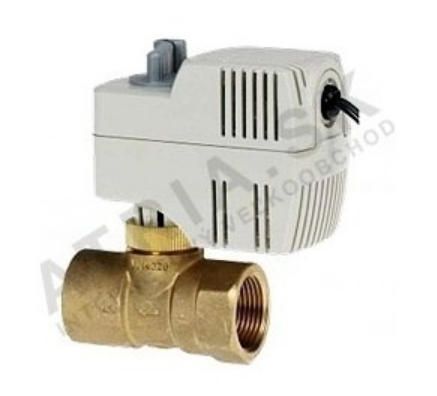

Siemens Direct Zone Valve Set DN15

Detailní popis produktu

Tento systém kulových kohoutů Siemens se běžně používá v bytových a komerčních otopných soustavách k regulaci průtoku horké vody do jednotlivých zón. Obvykle se instaluje do podlahového vytápění, otopných okruhů nebo jiných hydraulických soustav, kde je potřeba zónového řízení teploty. Velikost DN15 je ideální pro menší okruhy a kompaktní instalace, například v bytě, kanceláři nebo jednonízkových aplikacích. Soustava je navržena pro použití s centrálním kotlem nebo tepelným čerpadlem a je kompatibilní se standardními řídicími systémy, které poskytují dvojpolohový přepínací signál.

Instalace obvykle zahrnuje připojení kohoutu k otopnému okruhu pomocí standardních trubkových spojek a zajištění, že pohon je zapojen do řídicího systému. Kulový kohout musí být nainstalován v místě, které umožňuje snadný přístup k údržbě a ručnímu přepnutí. Vnitřní závit 1/2 palce zajišťuje kompatibilitu se standardními měděnými nebo plastovými trubkami v evropských instalacích.

Technické parametry

Instalace a připojení

Systém kulových kohoutů se instaluje pomocí standardních zámečnických technik. Kohout má vnitřní závit 1/2 palce pro připojení k otopnému okruhu. Pohon se připojuje pomocí 1,8m síťového kabelu a vyžaduje napájení 230 V střídavého proudu. Posuv 2,5 mm a doba provozu 10 sekund musí být při návrhu řídicí sekvence zohledněny, aby nedošlo ke zbytnému zatížení soustavy. Pohon obsahuje ruční přepínání pro nouzové nebo údržbí situace. Běžné chyby při instalaci zahrnují špatnou orientaci závitu, nevhodné rozložení kabelu a nedbání kontroly polohy kohoutu před připojením elektrického napájení.

Kompatibilita a příslušenství

Tento systém kulových kohoutů Siemens je navržen pro použití se standardními otopnými soustavami, které poskytují dvojpolohový řídicí signál. Je kompatibilní s většinou centrálních otopných regulátory a termostaty, které pracují na jednoduchém principu zapnout/vypnout. Pro základní provoz nejsou potřeba žádné další příslušenství. V komplexnějších soustavách může být nutné použít dodatečné komponenty, jako jsou průtokové senzory nebo expanzní moduly pro pokročilé řídicí funkce.

Technický pozadí pro návrháře

Přímý kulový kohout funguje pomocí motorizovaného pohonu, který otevírá nebo zavírá kohout v reakci na řídicí signál. Pohon je vyroben z odolných materiálů vhodných pro dlouhodobou funkci v otopném prostředí. Tělo kohoutu je z mosazi s vnitřním závitem pro bezpečné a netěsné připojení. Integrace do soustavy závisí na řídicí strategii a celkovém hydraulickém vyvážení. Posuv a doba provozu pohonu jsou klíčové pro zajištění plynulé a rychlé regulace průtoku. Výkon kohoutu je ovlivněn teplotou a tlakem média, proto musí být nainstalován v místě, které minimalizuje tepelné namáhání a mechanické vibrace.

Údržba a provoz

Doporučuje se pravidelně kontrolovat kohout a pohon, aby byla zajištěna bezproblémová funkce. Ruční přepínání by mělo být periodicky testováno, aby bylo ověřeno jeho správné fungování. V produktových datech nejsou uvedeny plánované intervaly údržby. Během provozu by měla být soustava monitorována na neočekávané hluky, snížený průtok nebo nestabilní pohyb pohonu, což může naznačovat potřebu údržby. Kabel pohonu by měl být chráněn před mechanickým poškozením a vlivy prostředí.

Nejčastěji kladené otázky

Může být pohon připojen k 24V řídicímu systému?
Ne, pohon vyžaduje 230V střídavé napájení a není kompatibilní s řídicími systémy na 24V.

Je kohout vhodný pro použití s glykolovým médiem?
Ano, kohout je vhodný pro média teplotou až 110 °C, včetně glykolových tekutin.

Může být kohout použit v soustavě se směšovacím třícestným kohoutem?
Ano, pokud řídicí systém poskytuje dvojpolohový signál a zůstane zachováno hydraulické vyvážení.

Jaká je maximální provozní teplota pro pohon?
Pohon je schopen pracovat s médiem teplotou až 110 °C, jak je uvedeno v technických parametrech produktu.
