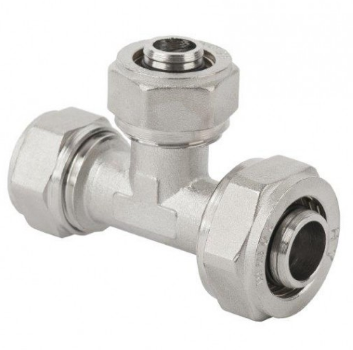

Šroubovaný T-kus 16x20x16 pro plastové hliníkové potrubí

Detailní popis produktu

Tento šroubovaný T-kus se běžně používá v bytových i komerčních budovách pro spojování plastově hliníkových potrubí ve vytápěcích a vodovodních systémech. Je zvláště vhodný pro podlahové vytápění, radiátorové obvody a distribuci pitné vody. Instalatéři pracující s potrubím PEX-AL-PEX nebo podobnými kompozitními potrubími najdou tento kus užitečný pro vytváření T-tvarových spojení bez potřeby stlačovacích nástrojů. Design umožňuje bezpečné, netěsnící spojení pomocí standardních kleští, což jej činí praktickou alternativou ke stlačeným spojům v určitých aplikacích.

Kus je ideální pro systémy, kde je vyžadována flexibilita při instalaci, například při rekonstrukcích nebo tam, kde je k dispozici omezený přístup ke stlačovacím nástrojům. Používá se často spolu s nerezovými rozdělovači a je kompatibilní s různými výrobci potrubí, včetně Viessmann, HPW a dalších. Konstrukce z mosazi a EPDM těsnění zajišťuje odolnost a odolnost proti tepelnému roztažení typickému pro vytápěcí systémy.

Technické parametry

Materiál matice a těla	Poskytnutá mosaz
Materiál těsnícího kroužku	Teflon
Materiál stahovacího kroužku	Mosaz
Maximální kontinuální teplota	95 °C
Maximální kontinuální tlak	10 bar
Doporučené potrubí	PEX-AL-PEX 16 x 2
Doporučené rozdělovače	Nerezové rozdělovače
Počet těsnících kroužků	2
Aplikace	Podlahové vytápění, distribuce pitné vody, radiátorové obvody
Pro průměr potrubí	16x2 mm, 20x2 mm
Rozměry a závity kusu	Šroubovaný T-kus 16x20x16 pro plastové hliníkové potrubí
Způsob balení	Volně
Způsob utažení	Pomocí kleští
Těsnění	EPDM
Kompatibilní typy potrubí	PEX-AL-PEX, PE-RT-AL-PE-RT, PERT Frankische, Giacomini, Barbi, HPW, Viessmann a další
Vhodný pro plyn	Ne
Země původu	EU
EAN	5900308748206
Hmotnost	0,1 kg
Kód	PEX.TR16X20X16

Technické parametry definují provozní limity a kompatibilitu materiálů kusu. Maximální kontinuální provozní teplota 95 °C a tlak 10 bar jsou klíčové pro vybavení kusu ve vytápěcích a vodovodních systémech. Kompatibilita s potrubím PEX-AL-PEX a PE-RT-AL-PE-RT zajišťuje, že kus lze použít v různých kompozitních systémech potrubí. Přítomnost dvou těsnících kroužků (EPDM) a mosazného stahovacího kroužku poskytuje redundovaný těsnící systém, který je důležitý pro dlouhodobou spolehlivost v tlakových aplikacích.

Instalace a spojení

Instalace kusu zahrnuje vložení připraveného potrubí do adaptéru a utažení matice kleštěmi. Potrubí musí být čistě zkráceno a zbaveno ostrých hran, aby bylo zajištěno správné sednutí. Kus je k dispozici v konfiguraci 16x20x16 mm, s podporou průměrů potrubí 16 mm a 20 mm. Utažení by mělo být rovnoměrné, aby nedošlo k přetížení, které může poškodit těsnící kroužky nebo potrubí. Běžnou chybou je použití příliš velké síly při utažování, což může vést k netěsnostem nebo předčasnému selhání. Důležité je také zajistit, že potrubí je plně sednuté v adaptéru před utažením.

Před instalací ověřte, že typ potrubí (PEX-AL-PEX nebo PE-RT-AL-PE-RT) a tloušťka stěny (2 mm) odpovídají specifikacím kusu. Pro utažení matice je postačující použít standardní kleště, což eliminuje potřebu stlačovacích nástrojů. Po instalaci proveďte tlakovou zkoušku, abyste zkontrolovali netěsnosti. Pokud je systém součástí distribuce pitné vody, ujistěte se, že kus má hygienickou certifikaci pro takové použití.

Kompatibilita a příslušenství

Tento kus je kompatibilní s širokou škálou plastově hliníkových potrubí, včetně PEX-AL-PEX, PE-RT-AL-PE-RT a dalších kompozitních systémů. Doporučuje se k použití s nerezovými rozdělovači, které se běžně používají ve systémech podlahového vytápění. Při instalaci zajistěte, že potrubí je správně připraveno a kus je správně utažen. Další komponenty, jako jsou nástroje na řezání potrubí, odstraňovače ostrých hran a kleště, mohou být potřeba pro instalaci.

Tato varianta umožňuje různé kombinace průměrů potrubí ve stejném T-spoji. Při objednávce zajistěte, že jsou vybrány správné průměry potrubí a konfigurace kusu, aby odpovídaly návrhu systému.

Technický pozadí pro projektanty

Kus funguje tak, že při utažení matice se těsnící kroužky stlačí proti stěně potrubí. Mosazné tělo poskytuje konstrukční podporu a zajistí, že těsnící kroužky zůstanou na místě. EPDM těsnící materiál je vybrán kvůli své odolnosti vůči tepelnému cyklování a chemickému vlivu, což jej činí vhodným jak pro vytápěcí, tak pro distribuční systémy pitné vody. Kus je navržen tak, aby akceptoval roztažení a smršťování kompozitního potrubí, což je klíčový faktor při návrhu systému.

Incorporace kusu do systému závisí na rozložení potrubí a typu rozdělovače. Ve systémech podlahového vytápění může být kus použit k připojení více obvodů k centrálnímu rozdělovači. Maximální provozní tlak a teplota musí být zohledněny při návrhu systému, aby kus zůstal v bezpečném provozním rozsahu. Doporučuje se použít nerezové rozdělovače, aby se zabránilo korozi a zajistilo dlouhodobé výkony.

Servis a provoz

Během provozu kus nepožaduje pravidelnou údržbu. Je však důležité sledovat systém na netěsnosti, zejména po instalaci nebo během tlakové zkoušky. Pokud je detekována netěsnost, kus by měl být demontován, prohlédnut na poškození těsnících kroužků a znovu nainstalován, pokud je to nutné. Těsnící kroužky z EPDM by měly být vyměněny, pokud ukazují známky opotřebení nebo deformace. Nejsou stanoveny konkrétní intervaly údržby, protože kus je navržen pro dlouhodobé použití bez údržby.

Při výměně kusu ujistěte se, že nová komponenta je stejného typu a specifikace. Vyhněte se použití nekompatibilních těsnících materiálů nebo přetížení matice, což může vést k předčasnému selhání. Kus není vhodný pro plynové aplikace a neměl by být použit v takových systémech.

Nejčastější otázky

Lze tento kus použít s potrubím PERT Frankische?
Ano, kus je kompatibilní s potrubím PERT Frankische, protože podporuje systémy PE-RT-AL-PE-RT.

Je třeba použít konkrétní typ kleští pro utažení?
Ne, pro utažení matice postačuje standardní kleště. Vyhněte se použití příliš velké síly, aby nedošlo ke poškození těsnících kroužků.

Lze kus použít v systémech pro pitnou vodu?
Ano, kus je vhodný pro systémy pro pitnou vodu, protože používá EPDM těsnění a má hygienickou certifikaci.

Lze kus použít s nerezovými rozdělovači?
Ano, kus je doporučen k použití s nerezovými rozdělovači, které se běžně používají ve systémech podlahového vytápění.

Dokumenty ke stažení

• Hygienický atest PZH - mosazné adaptéry systému PEX-AL-PEX (PDF)
