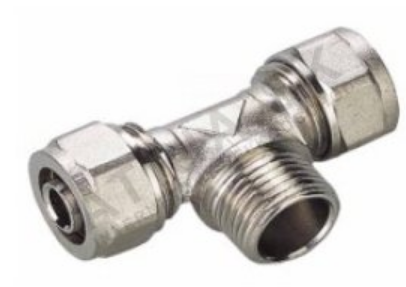

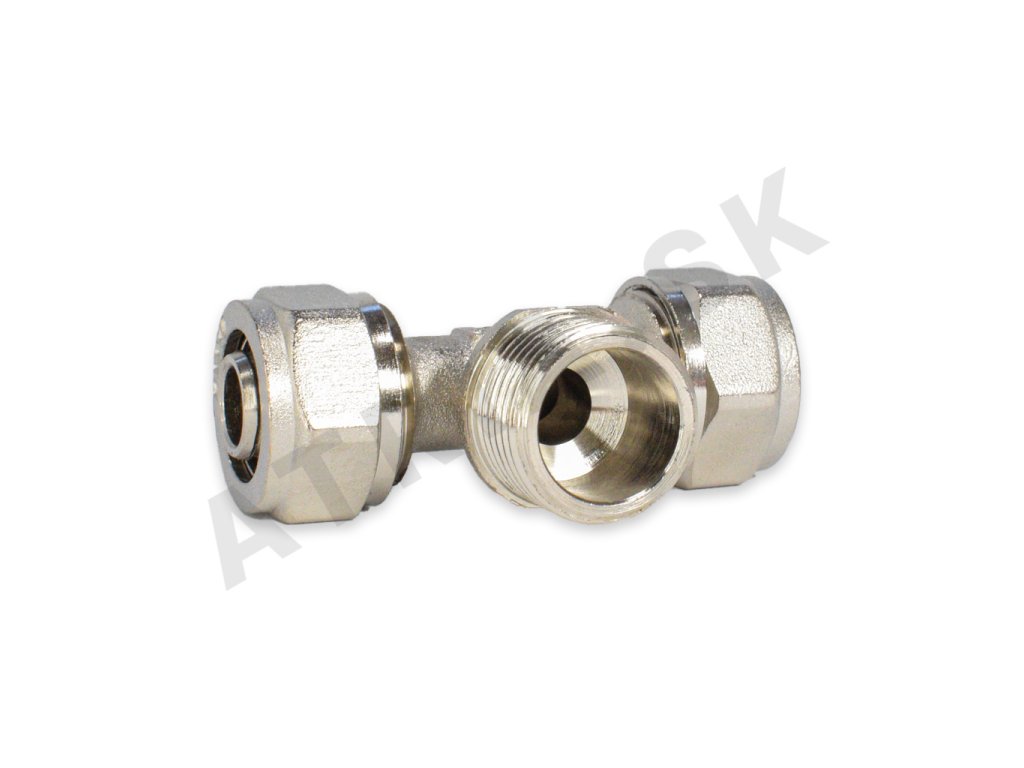

Šroubovaný T-kus 20x1/2x20 s vnějším závitem

Detailní popis produktu

Tento šroubovaný T-kus je navržen k použití ve vodovodních a vytápěcích systémech, kde je potřeba větvené spojení v potrubí PEX-AL-PEX. Často se používá ve vytápění podlah, topných okruzech a distribuci teplé i studené vody. Instalatéři pracující v bytových i komerčních budovách často integrují tento prvek do systémů, kde je důležitá flexibilita a jednoduchost montáže. T-kus eliminuje potřebu stlačovacích nástrojů, což ho činí praktickou alternativou v uzavřených prostorech nebo když je čas omezen.

Jako šroubované spojení zajišťuje bezpečné a odolné připojení bez rizika poškození potrubí během montáže. Je zvláště užitečný při rekonstrukcích nebo když stávající infrastruktura vyžaduje úpravy. Design umožňuje jednoduchou montáž pomocí běžných šroubovačů, což snižuje závislost na speciálním vybavení. Díky tomu je ideální řešení jak pro nové instalace, tak pro údržbu vytápěcích a potrubních systémů.

Technické parametry

Materiál matice a těla	Niklováno mosaz
Materiál podložky	Teflon
Materiál stříhacího prstence	Mosaz
Maximální dlouhodobá teplota	95°C
Maximální dlouhodobý tlak	10 bar
Doporučené potrubí	PEX-AL-PEX 20 x 2
Doporučené rozdělovače	Ocelové rozdělovače
Počet těsnicích kroužků	2
Použití	Vytápění podlah, distribuce pitné vody, topné okruhy
Pro průměr potrubí	20x2 mm
Rozměry a závit šroubovaného spojení	Šroubovaný T-kus 20x1/2x20 s vnějším závitem
Způsob balení	Volně
Způsob utažení	Pomocí šroubováku
Těsnění	EPDM
Kompatibilní typy potrubí	PEX-AL-PEX, PE-RT-AL-PE-RT, PERT Frankische, Giacomini, Barbi, HPW, Viessmann a další
Použitelný pro plyn	Ne
Země původu	EU
EAN	5900308748121
Hmotnost	0,1 kg
Kód	PEX.T.GZ20X1/2

Technické parametry zajišťují kompatibilitu s potrubím PEX-AL-PEX 20x2mm a podporují dlouhodobou integrity spojení. Velikost vnějšího závitu a materiál těsnění jsou vybrány tak, aby splňovaly požadavky na vodovodní a vytápěcí aplikace. Maximální provozní tlak a doporučené typy potrubí pomáhají při správném návrhu systému a výběru komponent.

Montáž a připojení

K montáži šroubovaného T-kusu nejprve zajistěte, že potrubí je přímo zříznuté a bez ostrých hran. Vložte potrubí PEX-AL-PEX do těla T-kusu až ke zastavovacímu místu. Závit T-kusu zarovnejte s odpovídajícím adaptérem a utáhněte šroubovákem. Je důležité se vyhnout přetížení, které může poškodit těsnicí kroužek nebo deformovat potrubí. Poté zkontrolujte, zda je potrubí zcela vloženo a spojení je bez netěsnosti. Běžné chyby při montáži zahrnují nesprávnou hloubku vložení potrubí a špatné zarovnání závitu, což může vést k únikům nebo snížení výkonu systému.

Kompatibilita a příslušenství

Tento šroubovaný T-kus je kompatibilní s potrubím PEX-AL-PEX, PE-RT-AL-PE-RT a dalšími uvedenými typy. Doporučuje se použít ocelové rozdělovače pro optimální výkon systému. Další komponenty, jako izolace potrubí nebo dilatační články, mohou být potřeba v závislosti na konkrétní aplikaci. Souvisejícím produktem je šroubovaný T-kus 20x16x20 pro plastové-aluminium potrubí, který nabízí podobnou funkci pro jiné konfigurace potrubí.

Technický pozadí pro projektanty

Šroubovaný T-kus funguje tím, že vytváří mechanické těsnění mezi potrubím a adaptérem pomocí EPDM těsnícího kroužku a mosazného stříhacího prstence. Mosazné tělo a niklováno mosazná matice poskytují odolnost proti korozi a trvanlivost ve vlhkém prostředí. Těsnící mechanismus zajišťuje vodotěsné spojení, přičemž umožňuje tepelné roztažnost a smršťování potrubí. Při integraci tohoto prvku do systému zvažte celkové požadavky na tlak a teplotu, aby byla zajištěna dlouhodobá spolehlivost. Volba materiálu těsnění a mechanická pevnost mosazného těla přímo ovlivňují životnost a efektivitu spojení.

Služba a provoz

Během provozu šroubovaný T-kus vyžaduje minimální údržbu. Pravidelně zkontrolujte známky opotřebení nebo úniky, zejména v těsnících místech. Ujistěte se, že spojení zůstává utažené a těsnící kroužek není poškozený. Pokud máte podezření na problémy, zkontrolujte celé spojení a nahraďte jakékoliv opotřebené nebo poškozené komponenty. Nejsou stanoveny pravidelné intervaly údržby, ale vizuální kontroly jsou doporučeny jako součást pravidelných systémových kontrol.

Nejčastější otázky

Lze tento T-kus připojit k potrubí PERT Frankische?
Ano, je kompatibilní s potrubím PERT Frankische i s jinými uvedenými typy, jako je PEX-AL-PEX a PE-RT-AL-PE-RT.

Je vhodný pro použití v plynových systémech?
Ne, tento T-kus není vhodný pro plynové aplikace. Je speciálně navržen pro vodovodní a vytápěcí systémy.

Jaké nástroje jsou potřeba pro montáž?
Pro utažení spojení postačí běžný šroubovák. Není potřeba žádné speciální stlačovací nástroje.

Kolik těsnicích kroužků je zahrnuto?
T-kus obsahuje dva těsnicí kroužky, aby zajistil spolehlivé a netěsné spojení.

Dokumenty ke stažení

• Hygienicky certifikované mosazné adaptéry pro systém PEX-AL-PEX (PDF)
