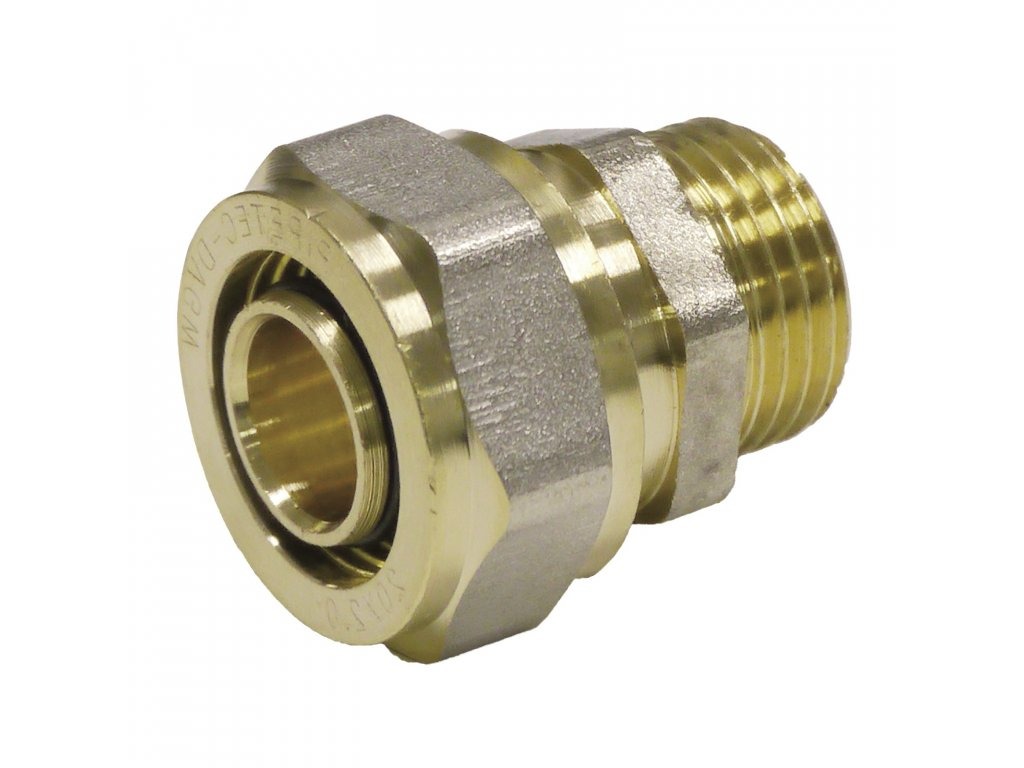

Šroubení 26 X 3 pro potrubí PEX-AL-PEX

Detailní popis produktu

Šroubení jsou základní komponenty moderních otopných a potrubních systémů, zejména v aplikacích s vícevrstvými potrubími PEX-AL-PEX a PB. Tyto šroubení se běžně používají v bytových i komerčních budovách pro připojení potrubních systémů k distribučním rozdělovačům, návratovým šroubením, otopným ventilm a termostatickým regulacím. Instalatéři pracující na otopných okruzích, rozvětvení podlahového vytápění nebo systémech teplé vody je často setkávají. Pevné spojení zajišťuje minimální riziko netěsnosti a dlouhodobou integritu systému.

Korektní montáž šroubení vyžaduje důslednost při kontrole rozměrů potrubí a kompatibility závitů. Šroubení musí přesně odpovídající průměru potrubí a závitu komponenty, aby nedocházelo k posunutí nebo napětí na spojení. To je zvláště důležité v systémech, kde dochází k běžné tepelné expanzi a kontrakci, jako je podlahové vytápění nebo systémy s radiátory. Šroubení jsou navržena tak, aby umožnila flexibilitu materiálů PEX-AL-PEX a PB, přestože zároveň udržují těsné spojení.

Technické parametry

Závit	1"M
Alternativní kód	750605
Průměr potrubí	26 mm
Stupeň utažení	25 - 35 Nm
Hmotnost	0,1 kg
Kód	RCS26
Značka	HEPWORTH corporation UK

1 palcový M závit zajistí kompatibilitu se standardními komponentami otopných systémů. Rozsah utažení 25–35 Nm je klíčový pro dosažení pevného spojení bez poškození šroubení nebo potrubí. Průměr potrubí 26 mm je běžný rozměr pro mnoho otopných aplikací, zejména v systémech podlahového vytápění. Tyto parametry jsou základem pro správné rozměrování a výběr, aby byla zajištěna funkčnost a trvanlivost systému.

Montáž a připojení

K montáži šroubení nejprve ověřte, že průměr potrubí odpovídá specifikaci 26 mm. Vložte potrubí do šroubení až ke zastavění. Zarovnejte závit komponenty s šroubením a ručně utáhněte matku, poté použijte klíč k aplikaci doporučeného stupně utažení. Ujistěte se, že vnitřní prstenec se stlačí kolem potrubí, aby vytvořil pevné upevnění. Vyhněte se přetížení, které může poškodit šroubení nebo potrubí. Běžné chyby při montáži zahrnují použití nesprávného průměru potrubí nebo nedostatečné utažení, což může vést k únikům nebo selhání systému.

Kompatibilita a příslušenství

Toto šroubení je kompatibilní s potrubími PEX-AL-PEX a PB o průměru 26 mm. Připojuje se ke komponentám se závitem 1 palce M, jako jsou rozdělovače, termostatické ventily a oběhová čerpadla. Pro kompletní systém mohou být potřeba další komponenty, jako izolace potrubí, kompenzační články a pojistné ventily. Instalatéři by měli zajistit, že všechny komponenty jsou kompatibilní, aby se minimalizovaly problémy s výkonem nebo úniky.

Technický popis pro projektanty

Šroubení funguje tím, že stlačí vnitřní prstenec kolem potrubí, čímž vytvoří mechanické těsnění. Materiály jsou vybrány dle jejich odolnosti a odolnosti proti tepelné cyklování. Průměr 26 mm je vhodný pro standardní průtoky v otopných systémech. 1 palcový M závit umožňuje integraci se standardními komponentami otopných systémů. Rozsah utažení zajišťuje pevné spojení bez přetížení materiálů. Design umožňuje snadné demontování během údržby nebo úpravy systému.

Údržba a provoz

Během údržby zkontrolujte stupěň utažení, aby spojení zůstalo pevné. Inspekcí šroubení hledejte známky opotřebení nebo poškození, zejména po obdobích intenzivního tepelného cyklování. Pokud dojde k úniku, demontujte šroubení, zkontrolujte vnitřní prstenec a potrubí na poškození a znovu sestavte s doporučeným utažením. Pro tento komponent nejsou stanoveny pravidelné intervaly údržby.

Nejčastější otázky

Může být toto šroubení použito s potrubím PB?
Ano, šroubení je vhodné pro potrubí PEX-AL-PEX i PB o průměru 26 mm.

Jaký stupeň utažení se doporučuje?
Doporučuje se rozsah utažení 25–35 Nm, aby bylo zajištěno pevné spojení bez poškození šroubení.

Je toto šroubení kompatibilní s komponentami se závitem 1 palce M?
Ano, 1 palcový M závit umožňuje přímé připojení ke standardním komponentám otopných systémů.

Jak je vnitřní prstenec upevněn kolem potrubí?
Vnitřní prstenec se stlačí při utažení matky, čímž pevně upevní potrubí a zabrání únikům.
