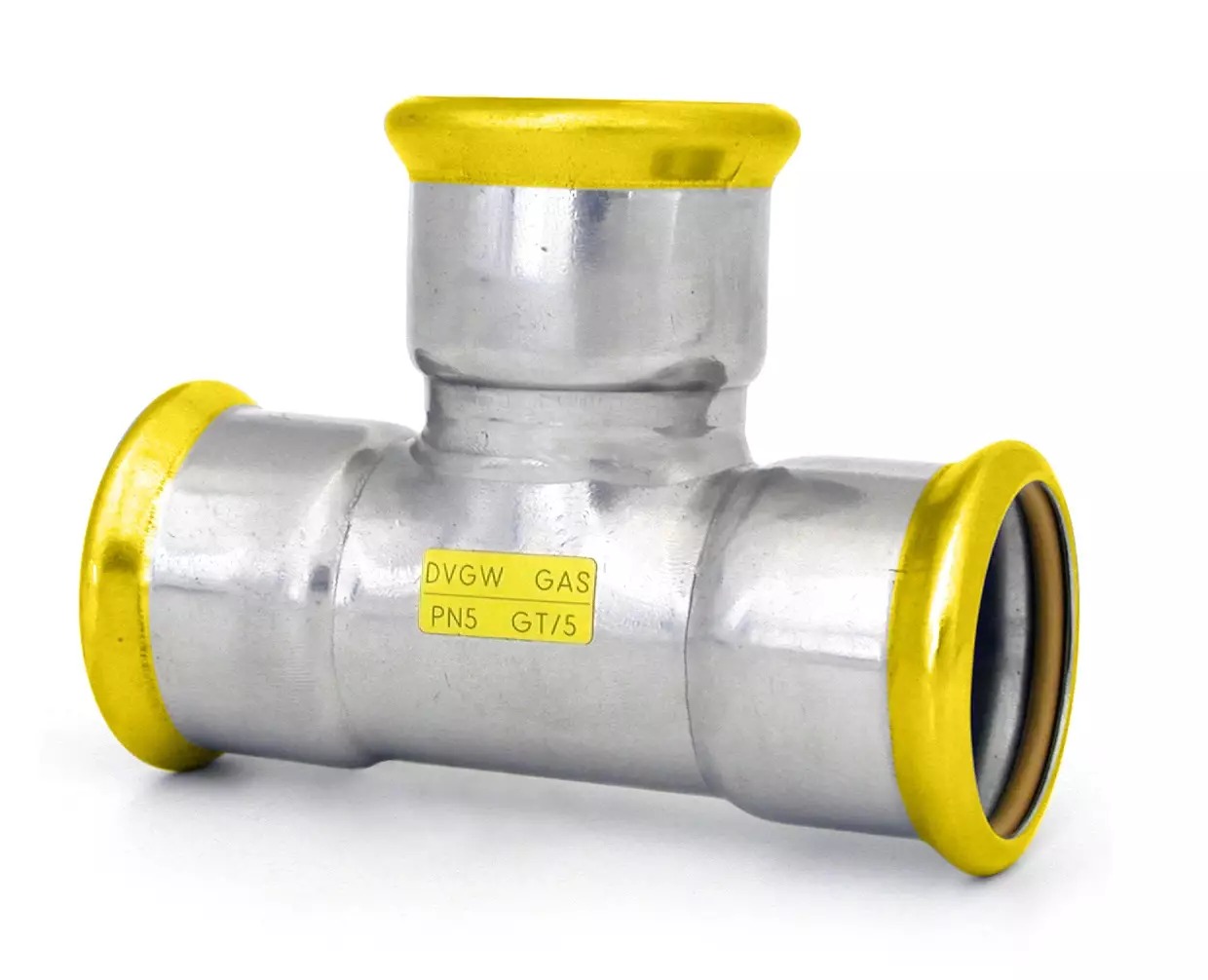

T-kus 90° PRESS GAS - jednoznačný - 42mm
Kód: IVNGAS40.42Související produkty
Detailní popis produktu
Plynové rozdělovací soustavy v průmyslových a komerčních budovách vyžadují spolehlivé přípoje, které dokáží odolat různým tlakům a teplotám. Tento 90° stiskový T-kus je speciálně navržen pro takové aplikace, kde jsou důležité přesnost a odolnost. Instalatéři pracující na plynových rozvodech pro topná zařízení, průmyslové procesy nebo komerční kuchyně budou mít tento přípoj vhodný pro vytváření odboček v nerezových potrubních systémech. Stisková spojka zajistí bezpečnou a netěsnou montáž při použití kompatibilních potrubí a nástrojů.
Přípoj je určen pro použití v tlakových plynových rozdělovacích soustavách, kde médiem je zemní plyn, bioplyn nebo kapalný propan. Je zvláště vhodný pro aplikace, kde systém pracuje v teplotním rozsahu od -20 °C do +70 °C. Stisková spojka vyžaduje použití kalibrovaného stiskového nástroje, aby byla zajištěna správná deformace potrubí a spojky, což je klíčové pro zachování integrity systému.
Technické parametry
| Materiál | Nerezová ocel Wst. Nr. 1.4404 (AISI 316L), těsnicí kroužek HNBR žlutý |
|---|---|
| Prováděcí teplota | -20 °C |
| Jmenovitý tlak | PN 5 |
| Kód | IVNGAS40.42 |
| Značka | IVAR |
Prováděcí teplotní rozsah od -20 °C do +70 °C zajišťuje vhodnost přípoje pro jak studené, tak teplé prostředí. Jmenovitý tlak PN 5 znamená, že je navržen pro nízkonapěťové plynové systémy. Tyto parametry jsou zásadní pro správné rozměření přípoje a zajištění kompatibility s celkovým návrhem systému.
Montáž a spojení
Montáž vyžaduje použití kalibrovaného stiskového nástroje pro deformaci spoje potrubí a přípoje. Přípoj se připojuje ke třem stiskovým koncům nerezových potrubí, přičemž odbočka o průměru 42 mm tvoří úhel 90°. Před montáží zajistěte, že koncové části potrubí jsou čisté a bez ostrých hran. Běžnou chybou je použití nesprávného nastavení stiskového nástroje, což může vést k nedokonalé deformaci a možným netěsnostem. Po stisknutí zkontrolujte deformaci a ujistěte se, že odpovídá specifikacím výrobce.
Kompatibilita a příslušenství
Tento stiskový T-kus je kompatibilní s nerezovými potrubími stejného jmenovitého průměru a stiskového spojovacího systému. Pro větší rozměry (76,1, 88,9 a 108 mm) je přípoj k dispozici po objednávce. Při objednávce zajistěte, že všechna připojovaná potrubí jsou také stiskově ukončená a vyrobena z nerezové oceli 1.4404. Další příslušenství, jako jsou stiskové nástroje a certifikáty kalibrace, mohou být potřeba pro montáž a dodržování bezpečnostních standardů.
Technický pozadí pro projektanty
Stiskový spojovací systém využívá deformace potrubí a přípoje k vytvoření mechanického a těsného spojení. Těsnicí kroužek HNBR zajišťuje těsnost i při kolísavých tlacích a teplotách. Správná integrace do systému vyžaduje pečlivé zvážení rozvržení a opěrných bodů, aby se minimalizovalo namáhání spojek, které by mohlo ovlivnit životnost a účinnost instalace.
Služba a provoz
Doporučuje se pravidelné vizuální kontroly pro zjištění známek opotřebení, koroze nebo deformace spojovacích míst. V technických datech nejsou uvedena konkrétní období pro servis, ale jakékoliv podezření na problémy by mělo být okamžitě vyřešeno. Těsnicí kroužek by měl být vyměněn, pokud je zjištěn poškozený, aby byla zachována integrita spojení. Návrh přípoje minimalizuje potřebu pravidelné údržby, pokud je montáž provedena správně a systém pracuje v rámci specifikovaných parametrů.
Nejčastější otázky
Může být tento stiskový T-kus použit s měděnými potrubími?
Ne, tento přípoj je speciálně navržen pro použití s nerezovými potrubími stejného stiskového spojovacího systému.
Je možné vyměnit těsnicí kroužek HNBR?
Ano, těsnicí kroužek lze vyměnit, pokud je poškozený, ale musí být systém vyčerpán a postup prováděn podle pokynů výrobce.
Jaká je maximální provozní teplota?
Přípoj je certifikován pro provoz až do +70 °C, jak je uvedeno v technických datech.
Může být tento přípoj použit v systémech s vysokým tlakem?
Ne, jmenovitý tlak PN 5 znamená, že je vhodný pouze pro nízkonapěťové plynové systémy.
Doplňkové parametry
| Kategorie: | IVAR.IVN40 GAS - T-kus 90° jednoznačný |
|---|---|
| Hmotnost: | 0.5 kg |
| Dostupnost: | Skladem nebo u dodavatele |
| Posledná aktuálizacia ceny: | 06.01.2025 10:25:28 |
Diskuze
Buďte první, kdo napíše příspěvek k této položce.
