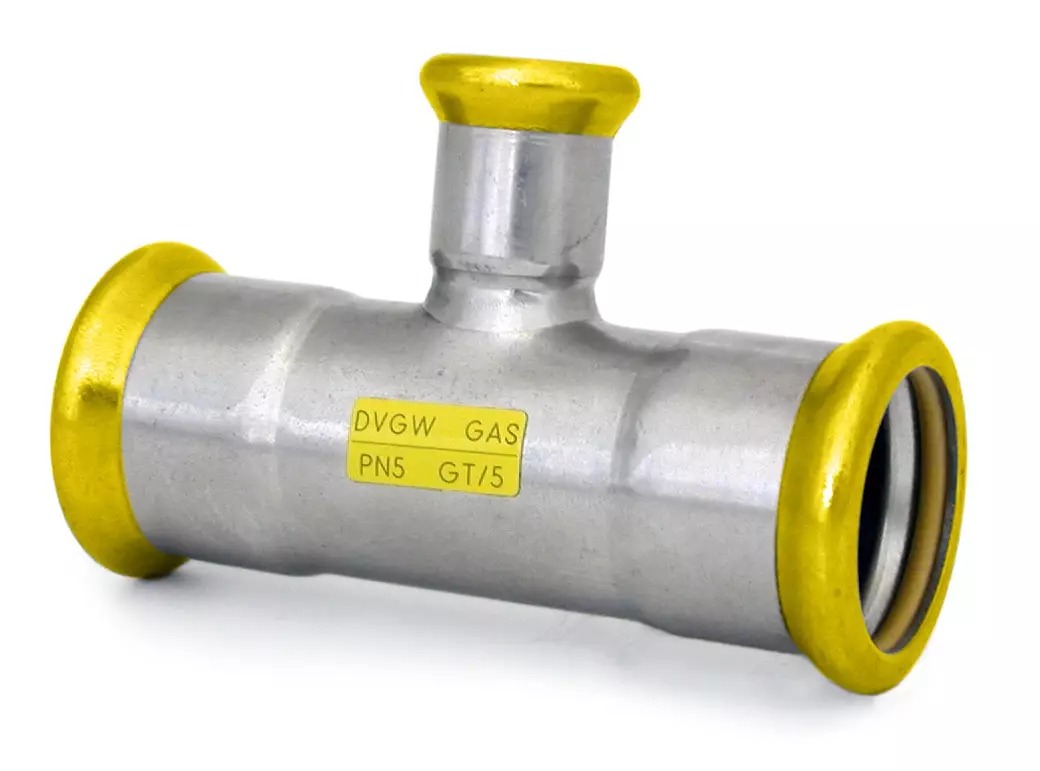

T-kus 90° PRESS GAS - zmenšený - 28-22-28mm

Detailní popis produktu

Tento 90° zmenšený T-kus se používá v plynových rozvodech pro spojení tří nerezových trubek s tiskovým spojením různých průměrů. Je vhodný pro plynové rozvody s přírodním plynem, bioplynem a propanem v bytových, obchodních a průmyslových budovách. Tato trubková vložka zajišťuje bezpečné, netěsné spojení v rozdělovacích sítích nízkotlakého plynu, kde je přesná regulace průtoku a integrity systému klíčová.

Typické aplikace zahrnují plynové rozvody v kotelnu, plynové skladovací prostory a plynové topné systémy. Trubková vložka je navržena pro použití v prostředích se stabilními provozními podmínkami, kde systém zůstává v rámci stanovených teplotních a tlakových mezí. Montéři by měli zajistit kompatibilitu s ostatními trubkami nerezového tiskového systému a ověřit, že všechny komponenty splňují stejné normy a specifikace.

Technické parametry

Materiál	Nerezová ocel Wst. Nr. 1.4404 (AISI 316L), těsnicí kroužek HNBR žlutý
Provozní teplota	-20 °C
Nominální tlak	PN 5
Kód	IVNGAS41.282228
Značka	IVAR

Rozsah provozních teplot od -20°C do +70°C umožňuje použití v chladných i teplých prostředích, zatímco nominální tlak PN 5 zajišťuje vhodnost pro nízkotlaké plynové systémy. Tyto parametry jsou klíčové pro výběr správné trubkové vložky pro danou aplikaci a zajištění dlouhodobé spolehlivosti za provozních podmínek.

Montáž a spojení

T-kus se montuje pomocí tiskové technologie, která vyžaduje kompatibilní tiskový nástroj a kalibr. Rozměry spojení jsou 28 mm, 22 mm a 28 mm pro tři otvory. Před montáží zajistěte, že koncové části trubek jsou čisté a bez drážek nebo deformací. Tisková metoda vylučuje potřebu svařování, což zkracuje dobu montáže a snižuje riziko úniků. Běžné chyby při montáži zahrnují nesprávnou hloubku tisku, nesouhlasné rozměry trubek a nedostatečné ověření správného sednutí těsnicího kroužku. Vždy ověřte těsnost spojení po tisku a proveďte vizuální kontrolu na případné známky poškození nebo špatného zarovnání.

Kompatibilita a příslušenství

Tato trubková vložka je speciálně navržena pro použití s trubkami nerezové oceli s odpovídajícími průměry. Je kompatibilní s ostatními komponentami série IVAR IVN41 GAS, včetně ohybů, přechodů a ventilů. Pro větší průměry, jako jsou 76,1 mm, 88,9 mm a 108 mm, je trubková vložka k dispozici na speciální objednávku. Při objednávání zajistěte, že všechny komponenty v systému jsou z toho samého materiálu a splňují stejné tlakové a teplotní požadavky.

Technický pozadí pro projektanty

T-kus je vyroben z nerezové oceli 1.4404 (AISI 316L), která je známá svou vysokou odolností proti korozi a odolností v plynových prostředích. Žlutý těsnicí kroužek HNBR zajišťuje spolehlivé těsnění i při nízkých teplotách. Tiskový design zajišťuje konzistentní a opakovatelné spojení bez potřeby dalších nástrojů mimo tiskové vybavení. Při integraci do plynového systému přispívá trubková vložka k celkové efektivitě a bezpečnosti sítě. Faktory, jako jsou kolísání tlaku v systému, tepelná roztažnost a vibrace, mohou ovlivnit dlouhodobé výkony a měly by být zohledněny během fáze návrhu.

Služba a provoz

Pravidelné kontroly jsou doporučeny, aby byla zajištěna pokračující integrity systému. Zkontrolujte známky opotřebení, koroze nebo úniku na tiskových spojích. Pokud systém pracuje v extrémních podmínkách mimo stanovený provozní rozsah, může být nutná další sledování. Pod normálními provozními podmínkami není pro tento komponent potřeba plánovaných servisních intervalů. V případě podezření na problémy by měl být systém vyrovnán a zkontrolován vhodnými diagnostickými nástroji.

Nejčastější otázky

Může být T-kus použit v bioplynovém systému?
Ano, je vhodný pro bioplyn a propan v kapalné formě, pokud zůstanou provozní podmínky v rámci stanoveného rozsahu.

Je možné vyměnit těsnicí kroužek?
Těsnicí kroužek HNBR je integrován do trubkové vložky a nelze jej vyměnit zvlášť. Pokud je poškozen, je nutné vyměnit celý komponent.

Může být tento komponent svařován do systému?
Ne, je navržen pouze pro tiskovou montáž. Svařování není doporučeno a může ohrozit strukturní integritu komponentu.

Jaká je maximální povolená teplota během provozu?
Horní mez je +70°C. Překročení této hodnoty může snížit účinnost těsnicího kroužku a ovlivnit celkové výkony trubkové vložky.
