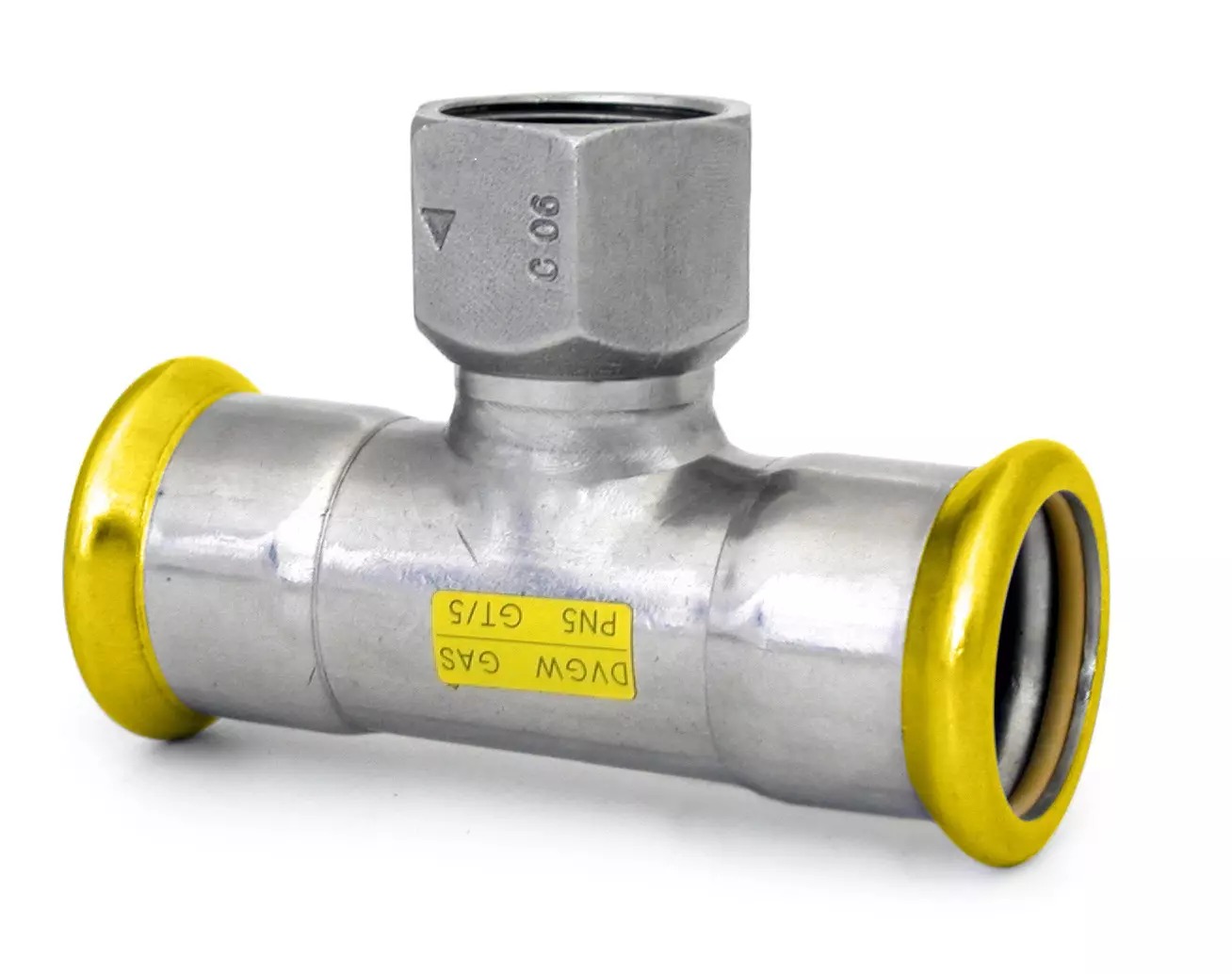

T-kus 90° PRESS GAS - vnitřně závitový - 22-Rp1/2"-22
Kód: IVNGAS42.221222Související produkty
Detailní popis produktu
T-kus 90° s vnitřním závitem je klíčovou součástí plynových rozdělovacích soustav, zejména v průmyslových a komerčních instalacích. Používá se k vytvoření odbočky ve stlačených nerezových potrubích, která dopravují zemní plyn, bioplyn nebo kapalný propan. Přípojka je navržena pro použití v prostředích s okolní teplotou až do -20 °C, což ji činí vhodnou pro venkovní nebo polopenkové instalace. Vnitřní závit umožňuje bezpečné připojení k závitovým komponentám, čímž zajišťuje netěsnou soustavu. Tato přípojka se často používá v plynových přivodech pro otopné soustavy, kuchyňské spotřebiče a průmyslové plynové hořáky.
Jeho kompaktní design a odolná konstrukce z nerezové oceli z něj dělají ideální volbu pro úzká místa a vysokotovarostní instalace. Přípojka je součástí systému IVAR PRESS GAS, který je certifikován pro plynové aplikace a vyhovuje příslušným bezpečnostním normám. Je zvlášť vhodná pro systémy, kde je třeba flexibilita a dlouhodobá spolehlivost, například v plynových distribučních sítích pro velké budovy nebo průmyslové závody.
Technické parametry
| Materiál | nerezová ocel Wst. Nr. 1.4404 (AISI 316L), těsnicí kroužek HNBR žlutý |
|---|---|
| Prováděcí teplota | -20 °C |
| Jmenovitý tlak | PN 5 |
| Kód | IVNGAS42.221222 |
| Značka | IVAR |
Prováděcí teplotní rozsah -20 °C až +70 °C umožňuje použití přípojky ve velkém množství prostředí, od chladicích skladů po vytápěná průmyslová místa. Jmenovitý tlak PN 5 zajišťuje kompatibilitu s nízkotlakými plynovými systémy. Tyto parametry jsou zásadní pro určení vhodnosti přípojky pro konkrétní instalaci a pro zajištění, že vyhovuje požadovaným bezpečnostním a výkonovým normám.
Montáž a připojení
Montáž T-kusu 90° zahrnuje připojení stlačených přípojek na obě strany a závitové připojení vnitřního závitu. Stlačené spojení vyžaduje kompatibilní stlačovací nástroj a stlačovací manžetu, aby byl zajištěn bezpečný a netěsný spoj. Vnitřní závit musí být přizpůsoben odpovídajícímu závitovému mužskému závitovému komponentu. Je důležité zkontrolovat výstřih stlačených spojení a utěsnění závitového spoje před uvedením systému do provozu. Běžné chyby při montáži zahrnují použití nesprávných stlačovacích nástrojů, nedostatečné vyčištění spojovacích ploch nebo přetížení závitového spoje, což může poškodit těsnicí kroužek.
Kompatibilita a příslušenství
T-kus je kompatibilní s dalšími komponentami systému IVAR PRESS GAS, včetně stlačených přípojek, ventilů a regulátorů. Pro větší systémy mohou být potřeba další přípojky, jako jsou ohyby, redukce a spojky. Vnitřní závit vyžaduje odpovídající závitový komponent, jako je ventil nebo počítadlo. Při objednávce se ujistěte, že jsou k dispozici všechny stlačovací manžety a nástroje pro konkrétní instalaci. Příslušenství, jako jsou těsnicí kroužky a stlačovací nástroje, by mělo být objednáno zvlášť, aby byla instalace kompletní a funkční.
Technický pozadí pro projektanty
T-kus 90° je navržen tak, aby udržoval integritu plynové rozdělovací soustavy tím, že poskytuje bezpečné a spolehlivé spojení. Těsnicí kroužek HNBR zajišťuje těsné těsnění i za různých tlakových a teplotních podmínek. Přípojka se integruje do systému připojením stlačených potrubí a závitových komponent, což umožňuje flexibilitu v návrhu systému. Doba trvanlivosti a účinnost přípojky závisí na kvalitě montáže, kompatibilitě připojených komponent a provozních podmínkách systému.
Služba a provoz
Doporučuje se pravidelná kontrola stlačených spojení a závitových spojů, aby byla zajištěna dálková integrita systému. Zkontrolujte případné známky opotřebení, koroze nebo netěsnosti, zejména u těsnicího kroužku. Pokud byly zjištěny jakékoli problémy, přípojka by měla být okamžitě vyměněna. Před jakoukoliv kontrolou nebo údržbou by měl být systém vyrovnán tlakem, aby byla zajištěna bezpečnost.
Nejčastější otázky
Může být T-kus použit pro zemní plyn a bioplyn?
Ano, přípojka je vhodná pro obě aplikace zemního plynu a bioplynu. Je certifikována pro použití v plynových distribučních systémech a vyhovuje příslušným bezpečnostním normám.
Je vnitřní závit kompatibilní se standardními plynovými ventily?
Ano, vnitřní závit je navržen tak, aby se připojil ke standardním závitovým plynovým ventily a komponentám. Ujistěte se, že typ a velikost závitu odpovídají připojené komponentě.
Může být T-kus použit v venkovních instalacích?
Ano, konstrukce z nerezové oceli a těsnicí kroužek poskytují odolnost vůči prostředí, což z něj činí vhodnou volbu pro venkovní použití, pokud zůstane provozní teplota v rámci specifikovaného rozsahu.
Jaké nástroje jsou potřeba pro montáž?
Pro stlačené spojení jsou potřeba kompatibilní stlačovací nástroje a stlačovací manžety. Pro utažení vnitřního závitového spoje je potřeba standardní klíč nebo šroubovák.
Doplňkové parametry
| Kategorie: | IVAR.IVN42 GAS - T-kus 90° s vnitřním závitem |
|---|---|
| Hmotnost: | 0.126 kg |
| Dostupnost: | Skladem nebo u dodavatele |
| Posledná aktuálizacia ceny: | 06.01.2025 10:25:33 |
