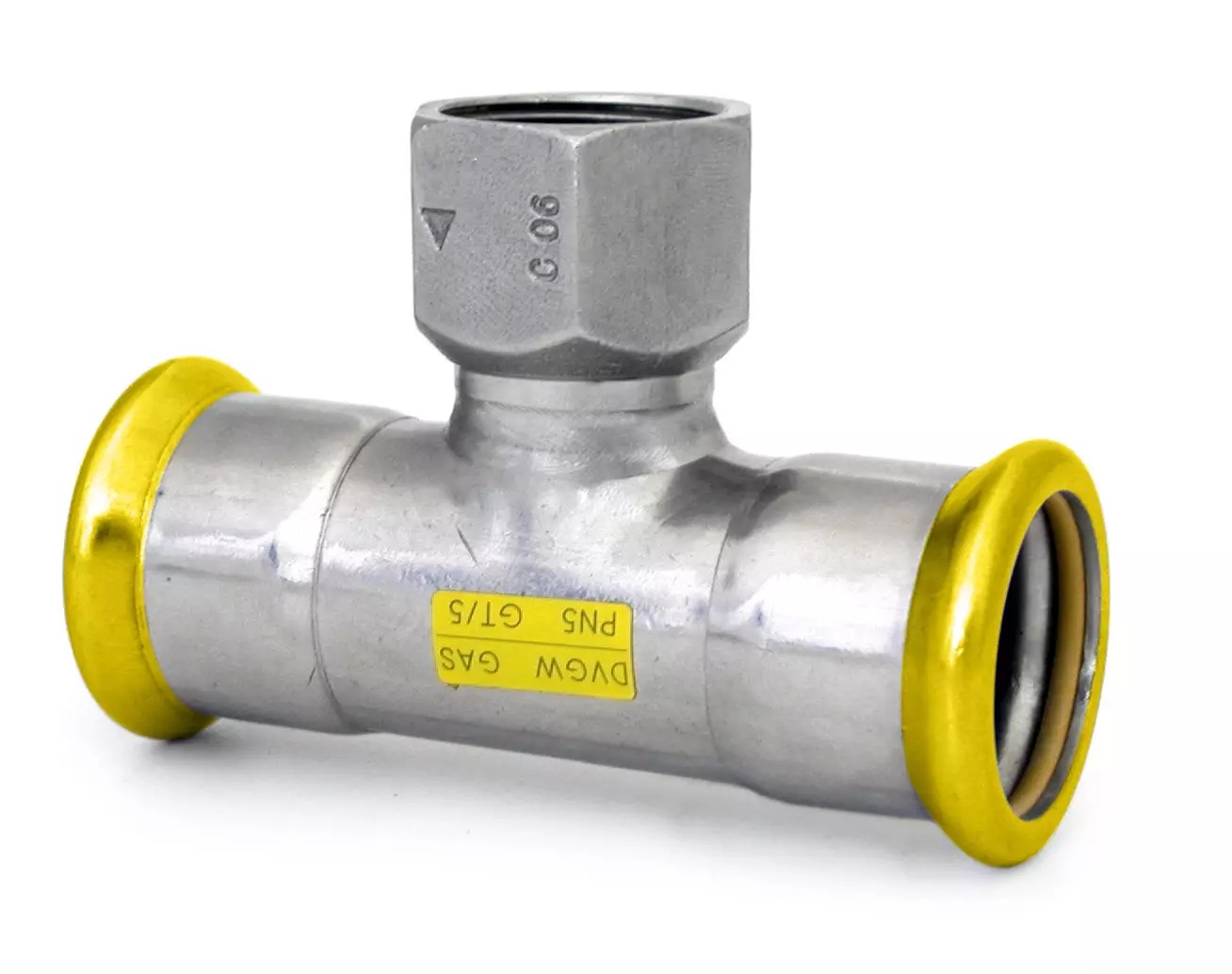

T-kus 90° PRESS GAS - zevnitř závit - 42-Rp1/2"-42

Detailní popis produktu

T-kus 90° je speciálně navržen pro stlačené plynové rozdělovací sítě v bytových i komerčních budovách, včetně aplikací s přírodním plynem, bioplynem a kapalným propanem. Používá se typicky v centrálních topných systémech a průmyslových plynových rozvodech, kde jsou spolehlivé a netěsné spoje kritické. Instalatéři pracující na rozvodech plynových potrubí si vychutnají kompaktní design a standardizované rozměry spojů, které zjednodušují zarovnání a snižují riziko poškození během montáže.

Tento přípoj se často vyskytuje v systémech, kde je potřeba větvení do stávajících stlačovacích potrubí. Závit zevnitř umožňuje snadné připojení komponentů jako jsou ventily nebo regulátory. Rozsah provozních teplot zaručuje jeho vhodnost jak pro vnitřní, tak i venkovní prostředí, pokud jsou okolní podmínky v rámci specifikovaných mezí.

Technické parametry

Materiál	Nerezová ocel 1.4404 (AISI 316L), těsnící kroužek HNBR žlutý
Provozní teplota	-20 °C
Jmenovitý tlak	PN 5
Kód	IVNGAS42.421242
Značka	IVAR

Rozsah provozních teplot od -20 °C do +70 °C zajišťuje vhodnost pro instalace v chladném klimatu i za mírného tepelného zatížení. Jmenovitý tlak PN5 určuje maximální povolený pracovní tlak za těchto podmínek. Tyto parametry jsou zásadní pro určení správného rozměru a kompatibility s komponenty výše i níže v plynovém potrubí.

Montáž a připojení

Pro připojení T-kusu 90° začněte přípravou stlačovacích potrubí podle pokynů výrobce. Ujistěte se, že závit zevnitř je čistý a bez nečistot, a případně naneste vhodný protizamrzací prostředek. Zarovnejte T-kus s místy pro stlačení a zabezpečte pomocí schválených stlačovacích nástrojů. Po montáži zkontrolujte integrity těsnícího kroužku, abyste zjistili, zda není deformován nebo posunutý. Běžné chyby při montáži zahrnují špatné zarovnání, přetížení závitu zevnitř a použití nekompatibilních těsnících materiálů. Vždy potvrďte, že připojená stlačovací potrubí odpovídají specifikovaným rozměrům a normám materiálu. Dvakrát zkontrolujte orientaci 90° ohybu, aby odpovídala plánovanému rozvrhu a nezpůsobovala nechtěné zatížení sousedních přípojů.

Kompatibilita a příslušenství

T-kus je určen pro použití s odpovídajícími stlačovacími potrubími značky IVAR. Je kompatibilní se standardními závitovými komponenty Rp1/2" a vyžaduje odpovídající stlačovací přípoje pro bezpečnou montáž. Při připojení k ventilům nebo jiným závitovým zařízením ujistěte, že typ a krok závitu odpovídají specifikacím závitu zevnitř. Příslušenství, jako jsou těsnící prostředky a stlačovací nástroje, je třeba získat zvlášť. Vždy se obracejte na technickou dokumentaci výrobce pro doporučené kombinace a způsoby montáže konkrétního modelu.

Technický pozadí pro projektanty

T-kus 90° slouží jako větvení komponenta v plynových liniích pod tlakem, umožňuje přidání sekundárních obvodů bez porušení primárního průtoku. Výběr nerezové oceli 1.4404 zajišťuje odolnost proti korozi a mechanickému opotřebení, což z něj dělá vhodný komponent pro dlouhodobé vystavení plynným palivům. Těsnící kroužek HNBR poskytuje flexibilitu a odolnost, zajišťuje těsné spojení za různých tepelných a tlakových podmínek. Integrace do celkového systému závisí na správném rozměru a umístění, aby se minimalizovalo omezení průtoku. Projektanti systémů by měli zohlednit tlakovou ztrátu způsobenou T-kusem a zajistit, že celková síť zůstane vyvážená. Měly by být také zváženy prostřední faktory, jako jsou vibrace a tepelná roztažnost, aby se maximalizovala životnost komponentu.

Služba a provoz

Pravidelné vizuální kontroly by měly být prováděny k zjištění známek opotřebení těsnícího kroužku a jakékoliv potenciální netěsnosti kolem stlačovacích spojů. Ujistěte se, že závit zevnitř zůstává čistý a nepoškozený, zejména po demontáži pro údržbu. V technické dokumentaci není uveden žádný plánovaný interval údržby; však jakákoli neobvyklá funkce by měla vyvolat okamžitou kontrolu a, pokud je to nutné, výměnu komponentu.

Nejčastější otázky

Může být T-kus 90° použit v systémech s kapalným propanem?
Ano, přípoj je vhodný pro kapalný propan v kapalné fázi, pokud jsou provozní podmínky v rámci uvedených teplotních a tlakových rozsahů.

Je pro stlačení spojů potřeba speciální nástroj?
Ano, musí se použít schválené stlačovací nástroje, aby bylo zajištěno bezpečné a netěsné spojení mezi T-kusem a stlačovacími potrubími.

Může být na závit zevnitř aplikován standardní těsnící prostředek?
Vhodný protizamrzací prostředek může být aplikován na závit zevnitř, aby se zabránilo zavření a usnadnilo demontáž v budoucnu, ale nesmí ovlivnit těsnící funkci O-kroužku.

Jaká je maximální povolená teplota pro trvalý provoz?
T-kus je určen pro trvalý provoz až do +70 °C podle specifikací výrobce.
