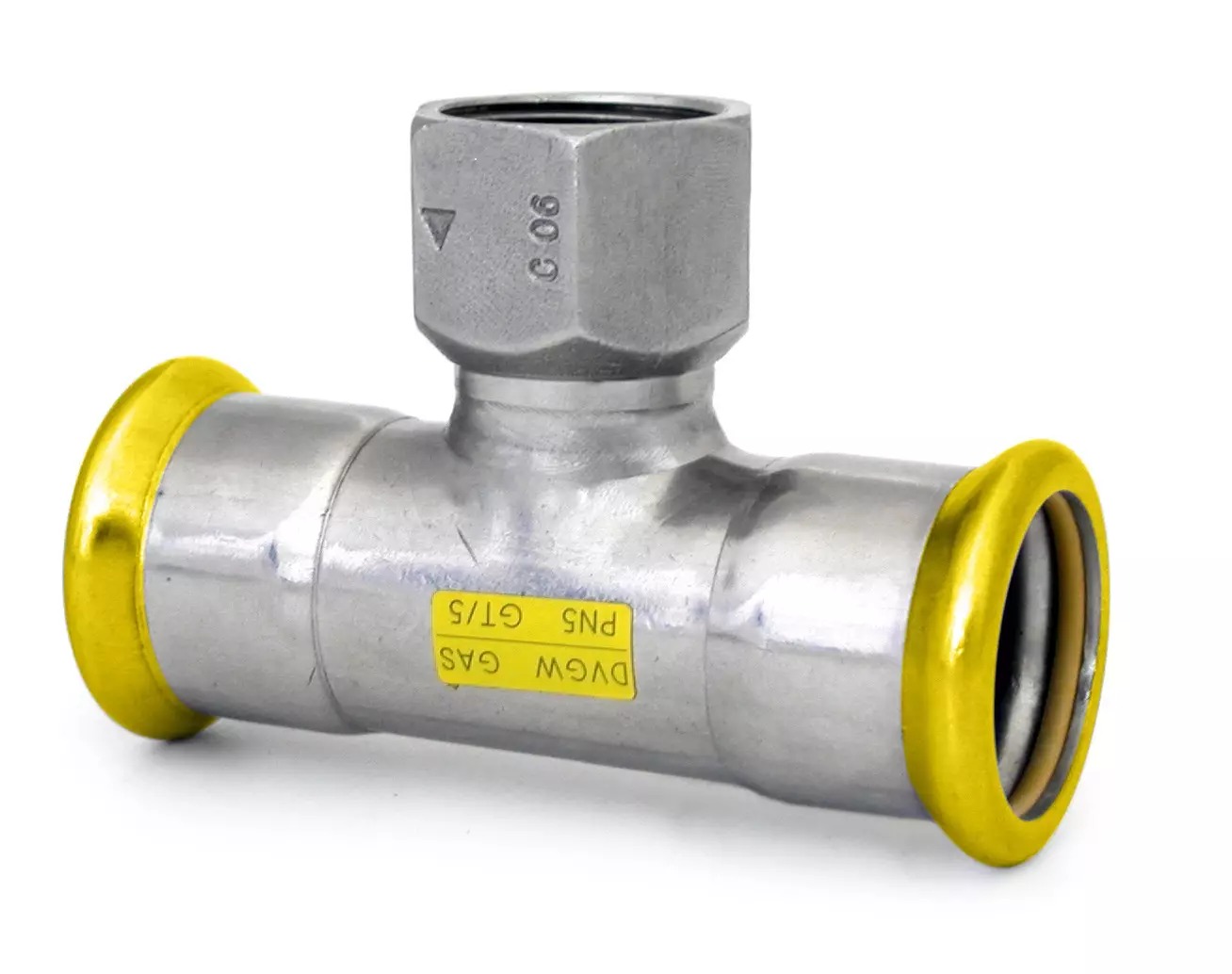

T-kus 90° PRESS GAS - vnitřně závitový - 54-Rp1/2 palce-54

Detailní popis produktu

Tento 90° T-kus je navržen pro montáž do distribučních systémů plynů, zejména v průmyslových a komerčních budovách, kde se používá plyn, bioplyn nebo kapalný propan. Komponent je vhodný pro integraci do stlačovacích systémů, kde je potřeba větvení v pravém úhlu. Často se používá v topných systémech, plynových spotřebičích a průmyslových plynových rozvodech, kde je důležitá spolehlivá a netěsná spojka. T-kus se připojuje stlačovacím způsobem a vnitřním závitem, což zajišťuje kompatibilitu s různými potrubními systémy.

Komponent je určen pro použití v prostředí s okolními teplotami od -20 °C do +70 °C. Je vhodný pro nízkotlaké aplikace s nominálním tlakem PN 5. Materiál a konstrukce umožňují jeho použití jak vnitřně, tak vně budov, za předpokladu, že okolní podmínky zůstanou v rámci specifikací. T-kus je certifikován pro použití v plynových systémech a splňuje příslušné normy pro takové aplikace.

Technické parametry

Materiál	Ocelová slitina č. 1.4404 (AISI 316L), těsnící kroužek HNBR žlutý
Provozní teplota	-20 °C
Nominální tlak	PN 5
Kód	IVNGAS42.541254
Značka	IVAR

Rozsah provozních teplot a nominální tlak jsou klíčové faktory pro určení vhodnosti T-kusu pro konkrétní plynové aplikace. Označení PN 5 znamená, že komponent je navržen pro nízkotlaké distribuční systémy plynů. Teplotní rozsah zajišťuje stabilitu komponentu za běžných okolních a provozních podmínek. Tyto parametry jsou zásadní pro správné navržení systému a výběr kompatibilních komponentů.

Montáž a připojení

T-kus se montuje kombinací stlačovacího a vnitřně závitového připojení. Stlačovací strana vyžaduje kompatibilní stlačovací nástroj a stlačovací potrubí, zatímco závitová strana přijímá potrubí s vnějším závitem Rp1/2 palce. Při připojování zkontrolujte, zda je vnitřní závit čistý a bez nečistot, a zatímejte ho pečlivě. Stlačovací spojka musí být zpracována správným nástrojem, aby byla zajištěna bezpečná a netěsná spojka. Během montáže zkontrolujte, zda je stlačovací strana zarovnaná s původním potrubím, a zda je těsnící kroužek správně umístěn ve své drážce. Běžné chyby zahrnují přetížení závitového připojení, což může poškodit těsnící prstenec, a použití nesprávných stlačovacích nástrojů, což může ohrozit integritu stlačovacího spojení. Vždy postupujte podle pokynů výrobce pro montáž stlačovacího spojení a závitového připojení, aby nedošlo k únikům nebo mechanickému selhání.

Kompatibilita a příslušenství

T-kus je kompatibilní se stlačovacím ocelovým potrubím a závitovými potrubími stejného průměru. Je určen pro použití se stlačovacími přípojkami a potrubími od stejného výrobce nebo splňujícími ekvivalentní specifikace. Při objednávce zkontrolujte, zda jsou stlačovací potrubí a závitové potrubí správně rozměrově a zda jsou k dispozici všechny potřebné nástroje pro montáž. K základní montáži není potřeba žádné další příslušenství, ale vhodný stlačovací nástroj je základním vybavením pro stlačovací stranu spojení.

Technický pozadí pro projektanty

T-kus slouží jako větvení v distribučním systému plynů, umožňuje rozdělení proudu plynu v pravém úhlu. Ocelové tělo poskytuje odolnost proti korozi a odolnost, což zajišťuje vhodnost pro dlouhodobé použití v plynových systémech. Těsnící kroužek z HNBR zajišťuje těsné a pružné těsnění, které kompenzuje drobné nepřesnosti nebo tepelné roztažnost. Design umožňuje integraci do stlačovacích systémů, které jsou známé svou jednoduchostí montáže a spolehlivostí. Vlastnosti slitiny 1.4404 (AISI 316L) zajišťují odolnost proti chemickému vlivu a mechanickému namáhání, což přispívá k dlouhověkosti komponentu. Správné navržení systému by mělo zahrnovat nominální tlak a teplotní rozsah, aby byl zajištěn bezpečný a efektivní provoz.

Služba a provoz

Během běžného provozu není pro tento T-kus požadována pravidelná údržba. Doporučuje se však pravidelné vizuální kontroly na známky opotřebení, koroze nebo úniku. Pokud je podezření na únik, izolujte systém a zkontrolujte spojky na poškození nebo nesprávnou montáž. Zkontrolujte vnitřní závit a stlačovací spojku na pevnost a integritu. V technické dokumentaci nejsou specifikovány žádné intervaly údržby.

Nejčastější otázky

Může být T-kus použit s plynem ve fázi plynu?
Ano, T-kus je vhodný pro použití s plynným plynem, bioplynem a kapalným propanem. Je navržen pro nízkotlaké distribuční systémy plynů.

Je těsnící kroužek kompatibilní s jinými těsnícími materiály?
Těsnící kroužek z HNBR je specificky vybrán pro svou kompatibilitu s plynovými médiy. Není doporučeno nahrazovat jinými materiály, pokud to není uvedeno ve výrobkové dokumentaci.

Může být T-kus použit v systémech s vyšším tlakem než PN 5?
Ne, T-kus je určen pro maximální nominální tlak PN 5. Použití v systémech s vyšším tlakem může vést k selhání nebo bezpečnostním rizikům.

Jaké nástroje jsou potřeba pro montáž?
Pro stlačovací spojku je potřeba vhodný stlačovací nástroj. Pro vnitřní závitové připojení jsou standardní kleště nebo šroubováky postačující pro zatížení potrubí.
