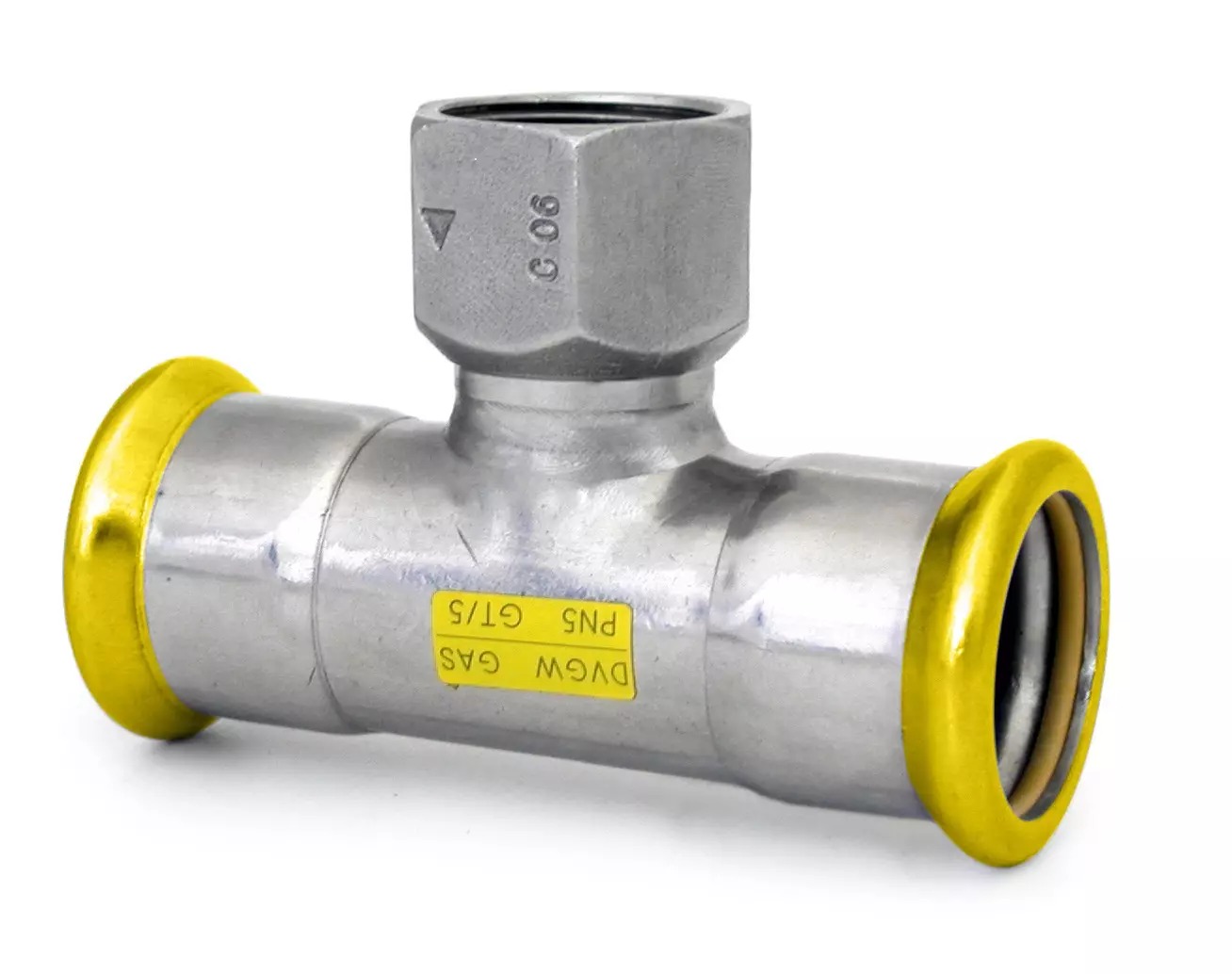

T-kus 90° PRESS GAS - vnitřně závitový - 54-Rp2"-54

Detailní popis produktu

Plynové distribuční soustavy v bytových, obchodních a průmyslových budovách vyžadují spolehlivé spojovací prvky, aby zajišťovaly bezpečnou a efektivní funkci. T-kus 90° PRESS GAS firmy IVAR je speciálně navržen pro takové aplikace. Často se používá v plynových rozvodech pod tlakem, kde je potřeba větvení. Instalatéři pracující na sítích pro zemní plyn, bioplyn nebo kapalný propan najdou tento prvek vhodný pro vytvoření větvení pod 90° s vnitřním závitem. Prvek je navržen pro použití v systémech s přitiskem, což zajišťuje bezpečné a netěsné spojení v prostředí pod tlakem.

Při výběru a rozměrování tohoto T-kusu je třeba zohlednit provozní parametry. Označení PN 5 určuje jmenovitou tlakovou odolnost, zatímco rozsah provozní teploty od -20 °C do +70 °C zajišťuje vhodnost pro široké spektrum okolních podmínek. Konstrukce z nerezové oceli a těsnicí kroužek HNBR poskytují odolnost proti korozi a chemickému poškození, což z něj dělá ideální prvek pro dlouhodobé použití v plynových soustavách.

Technické parametry

Materiál	Nerezová ocel Wst. Nr. 1.4404 (AISI 316L), těsnicí kroužek HNBR žlutý
Provozní teplota	-20 °C
Jmenovitý tlak	PN 5
Kód	IVNGAS42.542054
Značka	IVAR

Technické parametry definují vhodnost tohoto spojovacího prvku pro konkrétní plynové soustavy. Nerezová ocel 1.4404 (AISI 316L) zajišťuje odolnost a odolnost proti korozi, zatímco těsnicí kroužek HNBR poskytuje spolehlivé těsnění při různých teplotách. Označení PN 5 určuje maximální tlak, který prvek může zvládnout za běžných provozních podmínek. Tyto parametry jsou základní pro zajištění kompatibility s požadovanými parametry tlaku a teploty systému.

Montáž a připojení

T-kus 90° se montuje metodou přitisku, kde jedna strana je připojena k potrubí s přitiskem a druhá k závitovému připojení. Vnitřní závit umožňuje připojení závitového potrubí nebo spojovacího prvku. Během montáže je důležité zajistit, že přitisknutí je správně provedeno a že těsnicí kroužek je správně umístěn. Běžné chyby zahrnují nesprávné přitisknutí, které může vést k netěsnosti, nebo nesprávné zapojení závitu, což může způsobit špatné zarovnání nebo zatížení spojovacího prvku. Instalatéři by měli ověřit zarovnání větvení a zajistit, že nástroj pro přitisknutí je správně nastaven pro daný průměr potrubí.

Kompatibilita a příslušenství

T-kus je kompatibilní s potrubím z nerezové oceli s přitiskem a závitovými spojovacími prvky. Je navržen pro použití v plynových distribučních soustavách a je vhodný pro připojení k dalším přitisknutým spojovacím prvkům nebo závitovým komponentám. Při montáži je důležité zajistit, že všechny připojené komponenty jsou kompatibilní se stejným materiálem a jmenovitým tlakem. Pro běžnou montáž není potřeba žádné další příslušenství, ale doporučuje se mít k dispozici náhradní těsnicí kroužky pro výměnu nebo opravy.

Technický pozadí pro projektanty

T-kus 90° umožňuje větvení v plynovém potrubí pod tlakem. Konstrukce z nerezové oceli zajišťuje dlouhodobou odolnost proti korozi a mechanickému namáhání, zatímco těsnicí kroužek HNBR poskytuje spolehlivé těsnění při různých teplotách. Návrh s přitiskem eliminuje potřebu pájení nebo svařování, což zkracuje dobu montáže a zajišťuje konzistentní spojení. Integrace tohoto spojovacího prvku do plynové soustavy závisí na požadovaném tlaku a teplotě systému, stejně jako na typu plynu, který se dopravuje. Vlastnosti materiálu 1.4404 nerezové oceli zajišťují kompatibilitu s zemním plynem, bioplynem a kapalným propanem, což z něj dělá všestranný prvek pro různé plynové distribuční aplikace.

Služba a provoz

Během provozu tento T-kus nepožaduje pravidelnou údržbu. Je však důležité pravidelně kontrolovat přitisknuté spojení a těsnicí kroužek na známky opotřebení nebo poškození. Jakákoli viditelná deformace nebo netěsnost by měla být okamžitě odstraněna výměnou poškozené komponenty. Těsnicí kroužek HNBR by měl být vyměněn, pokud ukazuje známky tvrdnutí nebo trhlin. Pro tento prvek nejsou požadovány konkrétní intervaly údržby, ale doporučuje se dodržovat pokyny výrobce pro dlouhodobé výkony.

Nejčastější otázky

Může být T-kus použit s zemním plynem?
Ano, T-kus je vhodný pro použití s zemním plynem, bioplynem a kapalným propanem ve své kapalné fázi. Materiál a těsnicí kroužek jsou navrženy tak, aby bezpečně zvládly tyto plyny.

Je T-kus kompatibilní s potrubím z nerezové oceli s přitiskem?
Ano, T-kus je navržen pro použití s potrubím z nerezové oceli s přitiskem. Jedna strana se připojí nástrojem pro přitisknutí, zatímco druhá má vnitřní závit pro závitové připojení.

Jaká je maximální provozní teplota tohoto spojovacího prvku?
Maximální provozní teplota je +70 °C. Prvek je vhodný pro použití v prostředích, kde teplota nepřekročí tuto mez.

Může být těsnicí kroužek vyměněn?
Ano, těsnicí kroužek HNBR může být vyměněn, pokud ukazuje známky opotřebení nebo poškození. Doporučuje se použít náhradní kroužek stejného typu a materiálu, aby bylo zajištěno správné těsnění.
