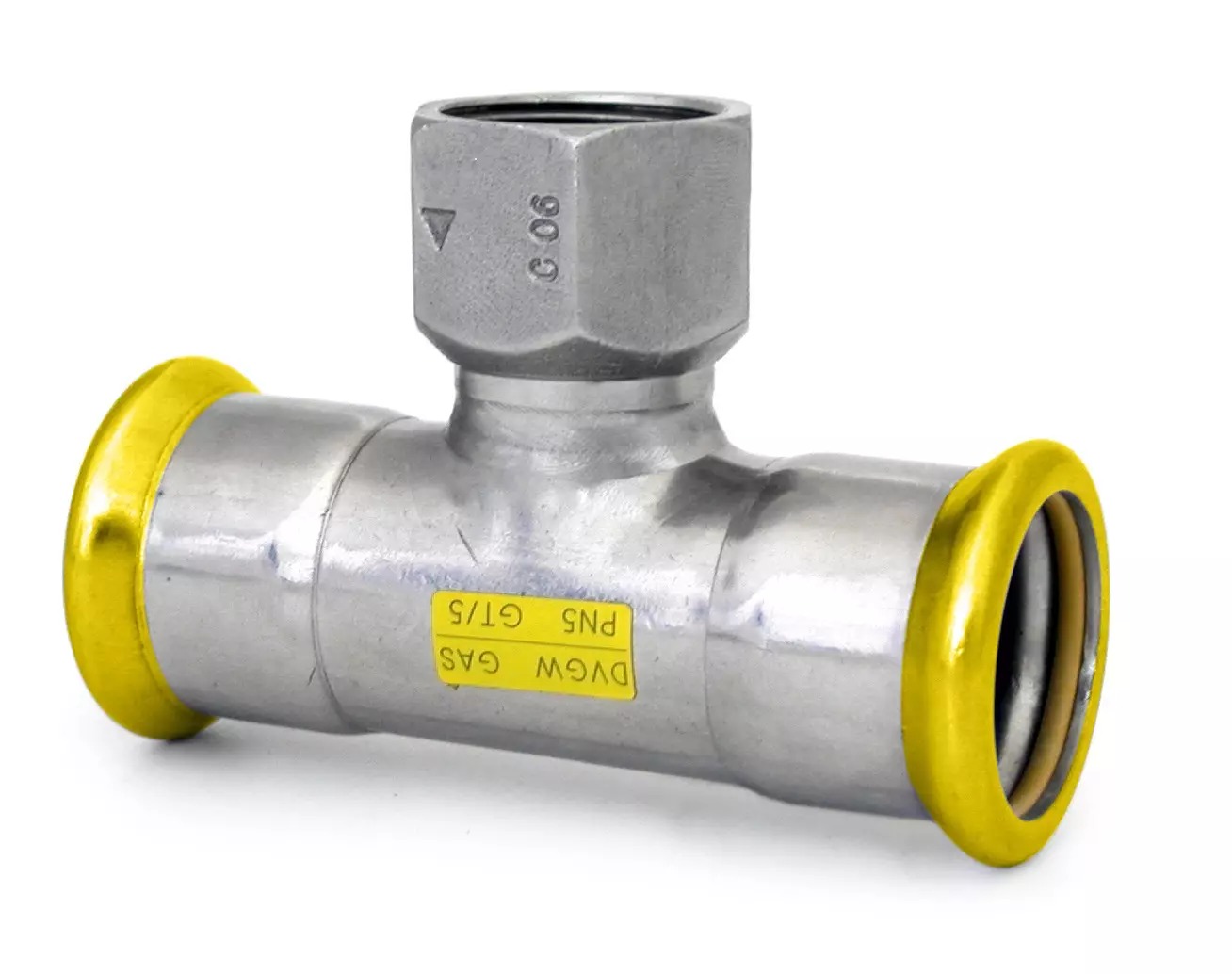

T-kus 90° PRESS GAS - vnitřní závit - 54-Rp3/4 palce-54
Kód: IVNGAS42.543454Související produkty
Detailní popis produktu
Tento 90° T-kus se běžně používá v průmyslových i bytových plynových rozvodech. Umožňuje větvení plynových distribučních potrubí, čímž umožňuje připojení dalších linek nebo komponent. Instalatéři pracující s plynem z přírodního plynu, bioplynu nebo kapalného propanu najdou tento přípoj vhodný pro větvení v systémech se stlačovacími spoji. Běžně se používá v plynových rozvodech pro topná zařízení, kuchyňská zařízení nebo průmyslové plynové aplikace, kde je potřeba změna směru a větvení.
Systém stlačovacích spojů zajistí bezpečné a netěsné připojení k sousedním potrubím. Vnitřní závit umožňuje připojení dalších závitových komponent, jako jsou ventily nebo regulátory. Tento přípoj je vhodný pro systémy s nominálním tlakem PN 5 a provozními teplotami až do -20 °C. Je důležité zajistit správné zarovnání a bezpečné stlačení sousedních konců potrubí, aby byla zachována integrity systému.
Technické parametry
| Materiál | Nerezová ocel Wst. Nr. 1.4404 (AISI 316L), těsnící kroužek HNBR žlutý |
|---|---|
| Provozní teplota | -20 °C |
| Nominální tlak | PN 5 |
| Kód | IVNGAS42.543454 |
| Značka | IVAR |
Instalace a připojení
Instalatéři by měli dodržovat standardní postupy pro stlačovací spoje při připojování tohoto T-kusu k sousedním potrubím. Stlačovací spoj musí být proveden pomocí schválených nástrojů podle pokynů výrobce. Vnitřní závit (Rp3/4 palce) umožňuje připojení závitových komponent, jako jsou ventily nebo regulátory. Před instalací zkontrolujte zarovnání stlačovacích spojů a ujistěte se, že těsnící kroužek je správně umístěn v drážce. Běžné chyby při instalaci zahrnují špatné zarovnání stlačovacího nástroje, nesprávné umístění těsnícího kroužku nebo nedostatečné utažení závitového spoje.
Kompatibilita a příslušenství
Tento T-kus je kompatibilní s dalšími IVARovými stlačovacími přípoji a komponenty navrženými pro plynové distribuční systémy. Při instalaci se ujistěte, že všechny připojené komponenty jsou hodnoceny pro stejný nominální tlak a teplotní rozsah. Další komponenty, jako jsou stlačovací svěráky a těsnící kroužky, by měly být získány od téhož výrobce, aby byla zajištěna kompatibilita systému. Tento přípoj je určen pro použití s IVARovými stlačovacími potrubními systémy a neměl by být smíchán s přípoji jiných výrobců, pokud není ověřena kompatibilita.
Technický pozadí pro projektanty
90° T-kus slouží jako směrový a větvený prvek v plynových distribučních systémech. Tělo z nerezové oceli (1.4404/AISI 316L) odolává korozi a udržuje strukturní integritu za normálních provozních podmínek. Těsnící kroužek HNBR zajistí těsné spojení mezi stlačovacím připojením a sousedním potrubím. Vnitřní závit umožňuje integraci dalších závitových komponent. Účinnost systému závisí na správném zarovnání a bezpečném stlačení spojů. Dlouhodobá výkonnost je ovlivněna kvalitou stlačovacího spoje, stavem těsnícího kroužku a provozním prostředím.
Služba a provoz
Při provozu vyžaduje tento přípoj minimální údržbu. Pravidelné kontroly by měly zaměřit integritu stlačovacích spojů a stav těsnícího kroužku. Hledejte známky úniku, koroze nebo opotřebení. Pokud systém pracuje mimo specifikovaný teplotní rozsah, převezměte hodnotnost vhodnosti přípoje. Nejsou specifikovány žádné plánované intervaly údržby pro tento komponent.
Nejčastější otázky
Může být tento T-kus použit v bioplynovém systému?
Ano, je vhodný pro bioplynové systémy, pokud zůstane provozní tlak a teplota v rámci specifikovaných limitů PN 5 a -20 °C až +70 °C.
Je tento přípoj kompatibilní s dalšími IVARovými stlačovacími přípoji?
Ano, je navržen k provozu s dalšími IVARovými stlačovacími přípoji a komponenty v plynovém distribučním systému.
Jaký typ těsnícího kroužku se používá v tomto T-kusu?
Žlutý těsnící kroužek HNBR se používá k zajištění těsného spojení mezi stlačovacím připojením a sousedním potrubím.
Může být tento T-kus použit s závitovými komponentami?
Ano, vnitřní závit Rp3/4 palce umožňuje připojení závitových komponent, jako jsou ventily nebo regulátory.
Doplňkové parametry
| Kategorie: | IVAR.IVN42 GAS - T-kus 90° s vnitřním závitem |
|---|---|
| Hmotnost: | 1.05 kg |
| Dostupnost: | Skladem nebo u dodavatele |
| Posledná aktuálizacia ceny: | 06.01.2025 10:25:36 |
