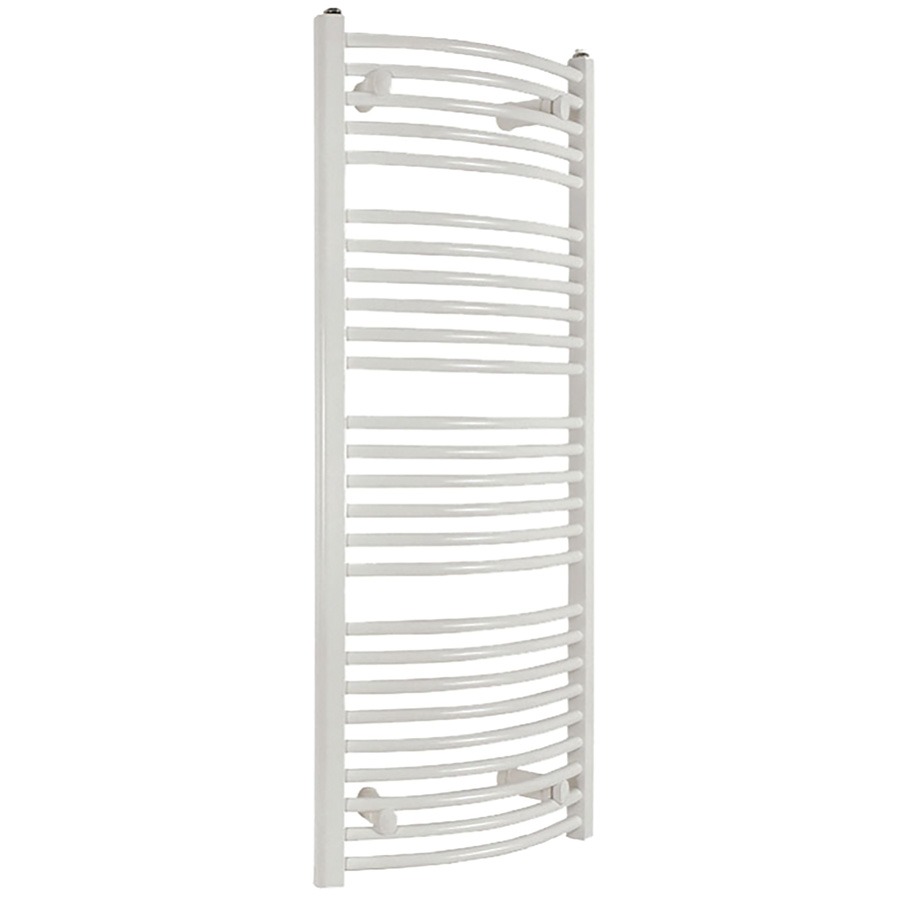

Zahřívaný křivý zavěšovací radiátor 500 x 1500

Detailní popis produktu

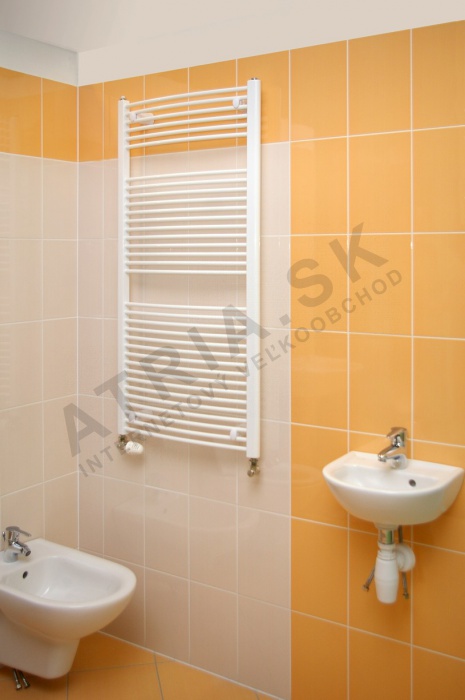

Tento zahřívaný zavěšovací radiátor je ideální pro bytové i komerční aplikace, kde je potřeba zářivého vytápění i efektivního vysušování textilu. Typicky se instaluje do koupelen, pomocných místností, kuchyní a chodeb, kde se integruje do centrálního topného systému s vynuceným oběhem nebo s gravitačním tokem vody. Design umožňuje svislé zavěšení ručníků a oblečení při zachování kompaktního prostorového využití. Ocelová konstrukce zajišťuje odolnost, a bílý lakovaný povrch poskytuje odolnost proti korozi.

Pro montážní firmy pracující v mokrých prostorách, jako jsou koupelny a šatny, tento radiátor poskytuje spolehlivé řešení pro doplňkové nebo primární vytápění. Vnitřní rozložení potrubí zlepšuje rozdělení tepla, a zahrnuté montážní součásti zjednodušují montáž na stěnu. Je kompatibilní s plynovými i elektrickými zdroji tepla, i když elektrický topný prvek není dodáván jako součást a musí být zakoupen zvlášť.

Technické parametry

Instalace a připojení

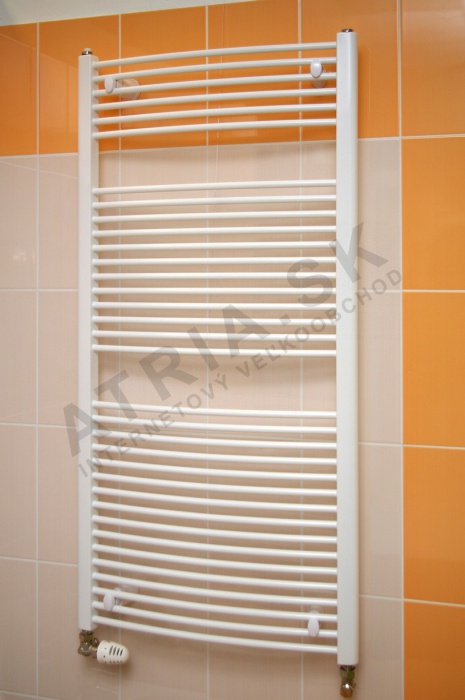

Křivý zavěšovací radiátor se montuje svisle pomocí čtyř plastových stěnových závěsů a montážních konzol, které jsou součástí dodávky. Ujistěte se, že povrch je vyrovnán a pevný, před pevným upevněním. Připojte přívod a odtok pomocí vnitřních závitů 1/2 palce, které jsou typicky umístěny na spodní straně. Při instalaci do uzavřeného okruhu zkontrolujte správnou orientaci potrubí, aby se vyhnuli vzniku vzduchových bublin. Je zahrnut odvzdušňovací ventil pro odstranění uvízlého vzduchu během uvedení do provozu. Běžné chyby zahrnují nesprávné umístění závěsů a nedostatečné těsnění závitových spojů, což může vést k únikům a snížení účinnosti.

Při připojení k centrálnímu topnému systému odpovídajte doporučené velikosti potrubí PEX-AL-PEX 16 x 2, aby byl zajištěn konzistentní tok. Při elektrickém vytápění zkontrolujte, zda napětí a kapacita obvodu podporují doporučený výkon 300 W. Vždy dodržujte místní předpisy pro elektrické vedení a izolace.

Kompatibilita a příslušenství

Tato verze je kompatibilní jak s topnými systémy na horkou vodu, tak s samostatnými elektrickými topnými prvky. Pro připojení elektrického topného tělesa použijte zajištěný závit 1/2 palce a zakupte samostatný zástrčný konektor. Doporučené příslušenství zahrnuje směs proti zmrazení pro ochranu před mrazem a sadu pro připojení k topné síti. Související produkty, jako je přímý žebrovaný radiátor 600 x 940, nabízejí alternativní konfigurace pro různé prostorové požadavky. Další komponenty, jako jsou expanzní ventily nebo regulátory průtoku, mohou být potřeba v závislosti na složitosti systému.

Technický pozadí pro projektanty

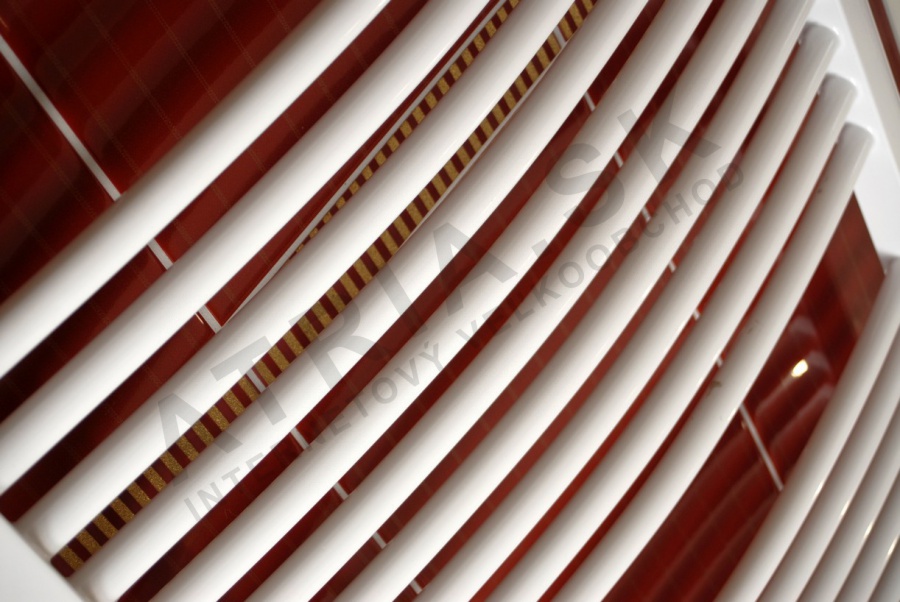

Křivý design zlepšuje konvektivní přenos tepla tím, že směruje teplý vzduch vzhůru a umožňuje rovnoměrné rozdělení tepla po místnosti. Ocelový materiál má dobrou tepelnou vodivost a efektivně udržuje teplo. Vodorovné trubky o průměru 20 mm poskytují velkou plochu pro výměnu tepla, zatímco posilované stěny zvyšují mechanickou pevnost a trvanlivost. Při integraci do systému zvažte tepelný exponent a rozložení potrubí, aby byla optimalizována výkonnost. Jednotka funguje dobře jak s nízkomasyvními, tak vysokomasyvními systémy díky vyváženému objemu vody a ploše povrchu.

Služba a provoz

Pravidelné kontroly by měly zaměřit se na to, zda systém zůstává bez vzduchu a všechny spoje jsou pevné. Pravidelně odvzdušňujte jednotku, pokud je instalována v systému, který má tendenci uvízat vzduch. Zkontrolujte povrchový nátěr na známky opotřebení nebo koroze, zejména v nízkých prostorách. Pokud je připojena k elektrickému topnému tělesu, zkontrolujte elektrické spoje ročně a nahraďte poškozené komponenty. V dokumentaci nejsou uvedena konkrétní servisní intervaly, ale doporučuje se pravidelné vizuální kontroly, aby byla zajištěna provozní efektivita.

Nejčastější otázky

Může být elektrické topné těleso nainstalováno na obou stranách?
Ano, vnitřní závit umožňuje instalaci elektrického topného tělesa na obou stranách radiátoru.

Je možné tento radiátor nainstalovat vodorovně?
Ne, design je určen pouze pro svislou instalaci.

Jaký typ potrubí je doporučen pro připojení?
Doporučuje se potrubí PEX-AL-PEX 16 x 2 pro optimální výkon a kompatibilitu.

Může být tento radiátor použit s kondenzačním kotlem?
Ano, je vhodný pro použití s kondenzačním kotlem, pokud parametry systému odpovídají specifikacím radiátoru.
