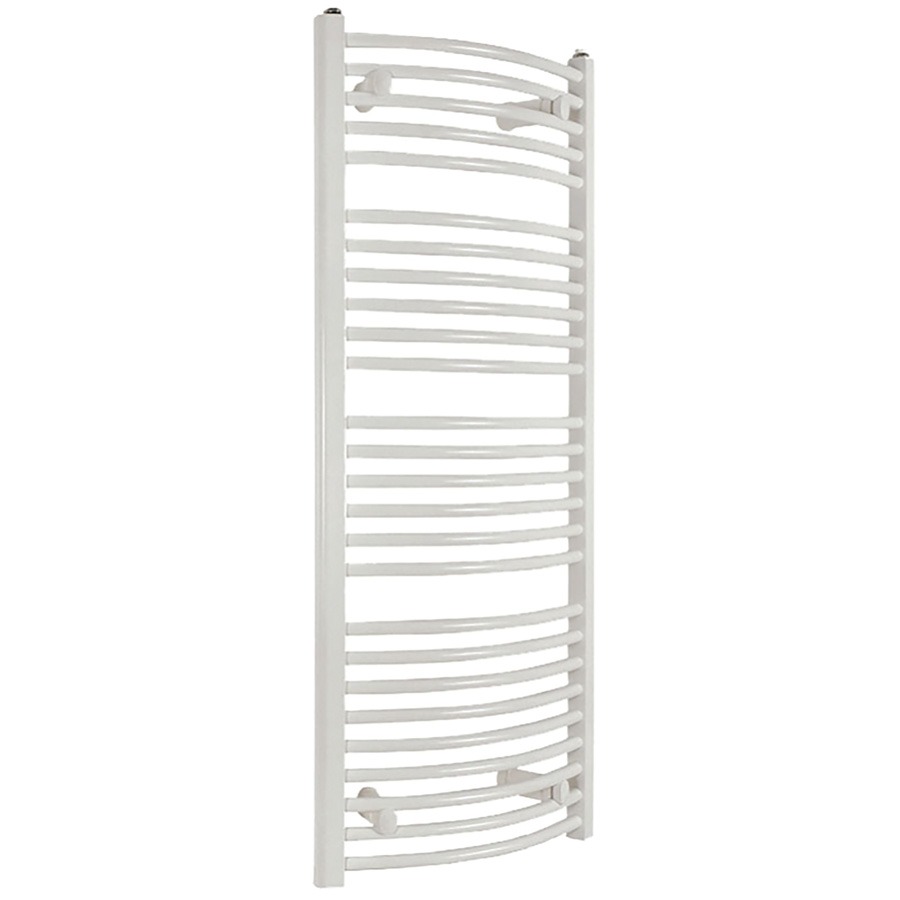

Zahnutý topený zavěšovací radiátor 500 x 940

Detailní popis produktu

Tento zahnutý topený zavěšovací radiátor je vhodný pro domácí i komerční aplikace vyžadující efektivní rozdělení tepla a funkci sušení ručníků. Typicky se instaluje do koupelen, pomocných místností a podobných prostorů, kde se integruje do centrální otopné soustavy nebo provozuje s elektrickým topným článkem. Instalatéři by měli zohlednit tepelný výkon, potrubní připojení a požadavky na montáž na stěnu při specifikaci tohoto zařízení.

Jako vertikálně montovaný ocelový radiátor poskytuje jak vytápění, tak praktické místo pro sušení textilu. Zahnutý design umožňuje rovnoměrné rozdělení tepla a snadný přístup k zavěšovacím plochám. Jeho kompatibilita s centrální otopnou soustavou a volitelný elektrický topný článek z něj dělají flexibilní řešení pro různé montážní scénáře. Klíčové zohlednění zahrnuje závěsné body na stěně, správné zarovnání potrubí a vyhýbání se vodorovné montáži podle specifikací výrobce.

Technické parametry

Montáž a připojení

Montáž vyžaduje čtyři plastové závěsy, montážní konzoly a zahrnuté šrouby. Závěsné body musí být umístěny do hloubky 90–120 mm, aby byla zajištěna stabilita. Připojte pomocí vnitřního závitu G 1/2 palce s kompatibilními přípojkami pro centrální topení. Vyhněte se špatnému zarovnání při připevnění závěsů a ověřte svislé uspořádání, protože vodorovná montáž není podporována. Zajistěte správné odpuhlování pomocí dodaného kohoutu, aby se zabránilo ucpání vzduchu v systému.

Běžné chyby zahrnují nesprávné rozestupy závěsů, nezajištění všech montážních komponent a opomenutí odpuhlování systému po instalaci. Vždy potvrďte, že topný článek (není součástí dodávky) je správně závitový, pokud se používá. Zkontrolujte, že maximální teplotní limit 95°C není překročen při připojení k topnému okruhu.

Kompatibilita a příslušenství

Připojte pomocí potrubí PEX-AL-PEX 16 x 2 a standardních přípojek pro centrální topení. Pro elektrický provoz je třeba zakoupit odděleně topný článek o výkonu 300 W. Doporučuje se nezamrzající tekutina pro ochranu proti mrazu v nevytápěných prostorách. Další komponenty, jako je například zásuvka pro topný článek, jsou potřeba pro elektrické zapojení. Alternativním řešením je přímý schodištní radiátor 600 x 940, který nabízí lineární design pro různé prostorové potřeby.

Technický pozadí pro projektanty

Ocelová konstrukce s křivkou zajišťuje odolnost a efektivní přenos tepla. Svislé D-profile (40 x 30 mm) zvyšují konstrukční pevnost a zároveň umožňují rovnoměrné rozdělení tepla. Vodorovné topné trubky o průměru 20 mm poskytují dostatečnou plochu pro tepelné médium. Odolnost materiálu proti korozi je zvýšena kvalitním práškovým nátěrem. Projektanti by měli zohlednit 450 mm mezeru mezi připojeními při plánování rozvodů potrubí. Přizpůsobivost zařízení vlhkým prostorům a kompatibilita s nuceným i přirozeným oběhem zvyšuje jeho adaptabilitu.

Údržba a provoz

Pravidelné kontroly by měly zahrnovat ověření pevné montáže závěsů, absence netěsností na závitových spojích a funkčnost vzduchového kohoutu. Pokud je nainstalován elektrický topný článek, zkontrolujte drátové připojení ročně. Ujistěte se, že povrch zůstává bez poškození, které by mohlo ovlivnit izolaci nebo vzhled. Žádné konkrétní intervaly údržby nejsou definovány mimo pravidelné vizuální kontroly a funkční testy.

Nejčastější otázky

Může být elektrický topný článek nainstalován z obou stran?
Ano, vnitřní závit 1/2 palce umožňuje instalaci topného článku z obou stran jednotky.

Je možná vodorovná montáž?
Ne, návrh je určen pouze pro svislou instalaci.

Jaký typ potrubí je doporučen pro připojení?
Potrubí PEX-AL-PEX 16 x 2 je specifikováno pro optimální výkon a kompatibilitu.

Je třeba dodatečné odpuhlování?
Ano, dodaný vzduchový kohout by měl být nainstalován k odstranění uvízlého vzduchu při uvedení do provozu.
