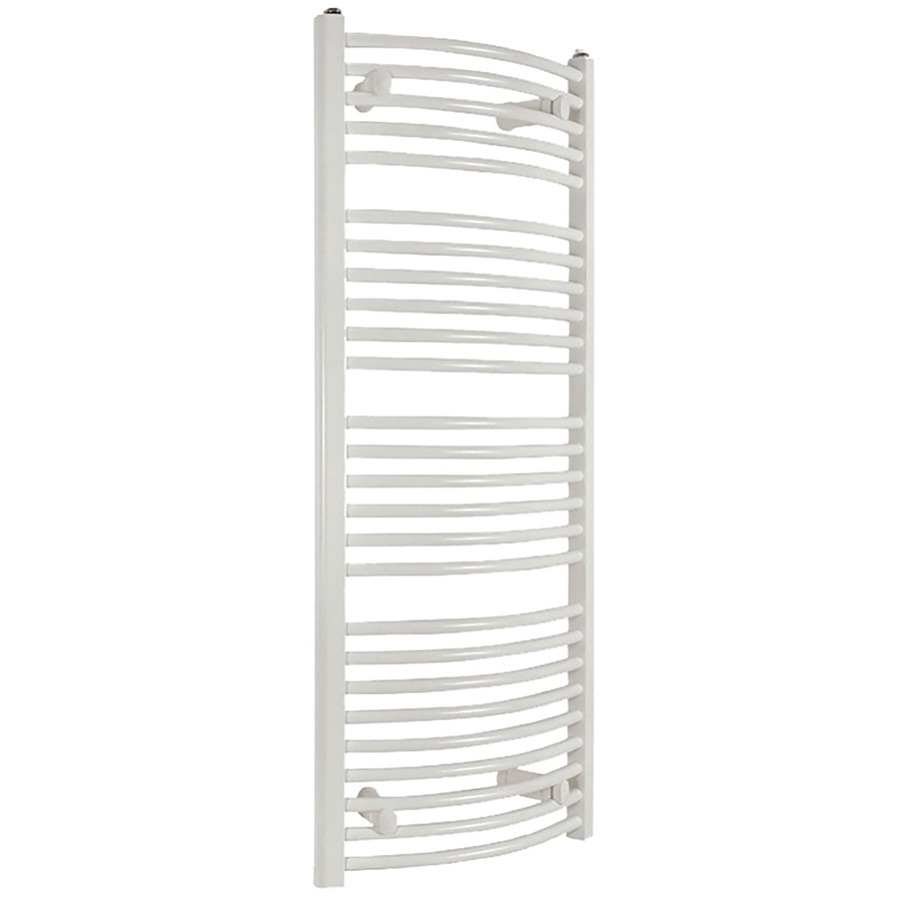

Zahnutý topený zavlažovač ručníků 600 x 1700

Detailní popis produktu

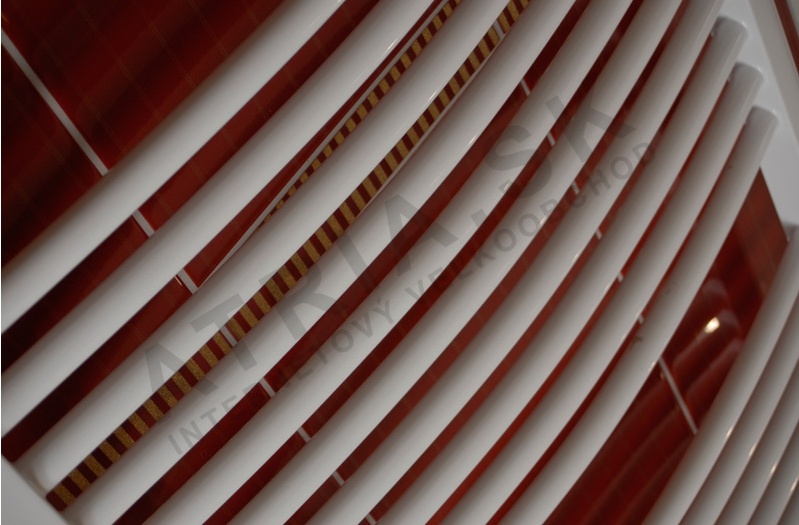

Zahnuté topné zavlažovače ručníků se často instalují v koupelnách, výdechových místnostech, kuchyních a chodbách, kde je potřeba jak funkčního vytápění, tak sušení textilu. Tyto jednotky se plynule integrují do systémů centrálního vytápění s vodou jako tepelným médiem, nebo mohou být vybaveny volitelným elektrickým topným tělesem pro samostatnou funkci během nevytápěcích období. Zahnutý profil umožňuje efektivní proudění vzduchu kolem textilu, přičemž udržuje kompaktní plochu.

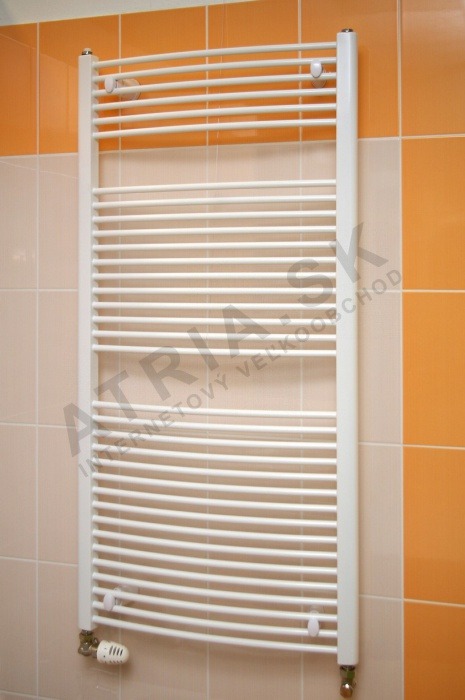

Svislé uspořádání tohoto modelu ho způsobuje vhodný pro instalaci v omezeném prostoru, jako jsou malé koupelny nebo šatny. Jeho ocelová konstrukce zajišťuje odolnost za běžných vnitřních podmínek a odolnost proti korozi při správném udržování. Jednotka je dodávána s montážními konzolami, kovovými součástmi a odvzdušňovacím ventilem, aby usnadnila rychlou a bezpečnou montáž na stěnu. Design zahrnuje jak standardní systémy s nuceným oběhem, tak systémy s gravitačním oběhem.

Technické parametry

Jmenovitá šířka 600 mm a výška 1700 mm definují fyzický obrys pro plánování potřeby stěnového prostoru. Vnitřní závit 1/2 palce určuje rozměry potrubí pro oběhový okruh centrálního vytápění. Pracovní tlak 1 MPa a kontrolní tlak 1,5 MPa ukazují vhodnost pro běžné domácí topné systémy. Maximální provozní teplota 95°C potvrzuje kompatibilitu s konvenčními kotlovými výstupy.

Montáž a připojení

Stěnová montáž vyžaduje čtyři plastové konzoly, které jsou zahrnuty v dodávce. Připevněte montážní konzoly na stěnu pomocí dodaných šroubů a matic, než připevníte radiátor. Ujistěte se, že hloubka montáže mezi 90–120 mm je zohledněna při výběru místa pro instalaci. Připojte k topné soustavě trubkou PEX-AL-PEX 16 x 2 mm, jak je doporučeno, a zkontrolujte správné zarovnání vnitřních závitů 1/2 palce.

Ověřte, že odvzdušňovací ventil je umístěn v horní části jednotky pro efektivní odvzdušnění. Pro instalaci elektrického topného tělesa se ujistěte, že port 1/2 palce je přístupný a že topné těleso je správně označeno 600 W. Vyhněte se vodorovné montáži, protože tento model není navržen pro takové uspořádání. Zkontrolujte, že tepelný koeficient 1,273 je zahrnut ve výpočtech systému pro přesné odhadnutí výkonu topení.

Kompatibilita a příslušenství

Tento zahnutý topený zavlažovač ručníků se integruje do standardních systémů centrálního vytápění s vodou nebo alternativními tepelnými médiy. Pro provoz s elektrickým topným tělesem je třeba objednat odděleně 600 W topné těleso spolu s potřebným adaptérem. Doporučený sada příslušenství zahrnuje všechny komponenty potřebné pro integraci do topné soustavy. K dispozici je také model přímého radiátoru 600 x 940 jako alternativa pro různé prostorové požadavky.

Jednotka je kompatibilní jak s nuceným oběhem, tak s samočinnými systémy. Ujistěte se, že použijete nezamrzající směs, pokud je instalována v oblastech náchylných k nízkým teplotám. Kompletní sada pro instalaci zahrnuje čtyři plastové konzoly, montážní konzoly, matice, šrouby a odvzdušňovací ventil, aby zjednodušila proces montáže.

Technický pozadí pro projektanty

Zahnutý topený zavlažovač ručníků přenáší teplo z horké vody nebo elektrického topného tělesa přes ocelové potrubí a profily do okolního vzduchu. Průměr potrubí 20 mm umožňuje dostatečné průtoky pro efektivní rozdělení tepla. Svislé profily D-tvaru 40 x 30 mm přispívají k konstrukční stabilitě, přičemž maximalizují povrch pro výměnu tepla.

Ocelová konstrukce poskytuje dobrou tepelnou vodivost a mechanickou pevnost. Zpevněné stěny potrubí a profilů zvyšují odolnost vůči vnitřnímu tlaku a tepelnému cyklování. Práškové natření poskytuje ochranu proti korozi za běžných vnitřních podmínek. Objem vody 9,3 litru ovlivňuje reakční dobu systému a spotřebu energie, což je třeba zohlednit při celkovém návrhu systému.

Služba a provoz

Pravidelná údržba zahrnuje kontrolování odvzdušňovacího ventilu na případné zablokování a kontrolu montážních součástí na uvolnění. V konfiguracích s elektrickým topným tělesem zkontrolujte pevné připojení topného tělesa a integritu elektrických spojů. Sledujte jednotku na příznaky úniků nebo koroze, zejména v místech připojení a kolem odvzdušňovacího ventilu.

Nejčastější otázky

Může být elektrické topné těleso instalováno z obou stran?
Návrh umožňuje instalaci topného tělesa z obou stran jednotky.

Je jednotka vhodná pro instalaci v vlhkém prostředí?
Práškové natření poskytuje dostatečnou ochranu pro použití v běžných vlhkostních podmínkách koupelny.

Jaký je doporučený průměr potrubí pro připojení?
Trubka PEX-AL-PEX o rozměrech 16 x 2 mm je specifikována pro optimální výkon.

Může tato jednotka sloužit jako záložní zdroj tepla?
Při instalaci elektrického topného tělesa může poskytovat záložní vytápění mimo hlavní vytápěcí sezónu.
