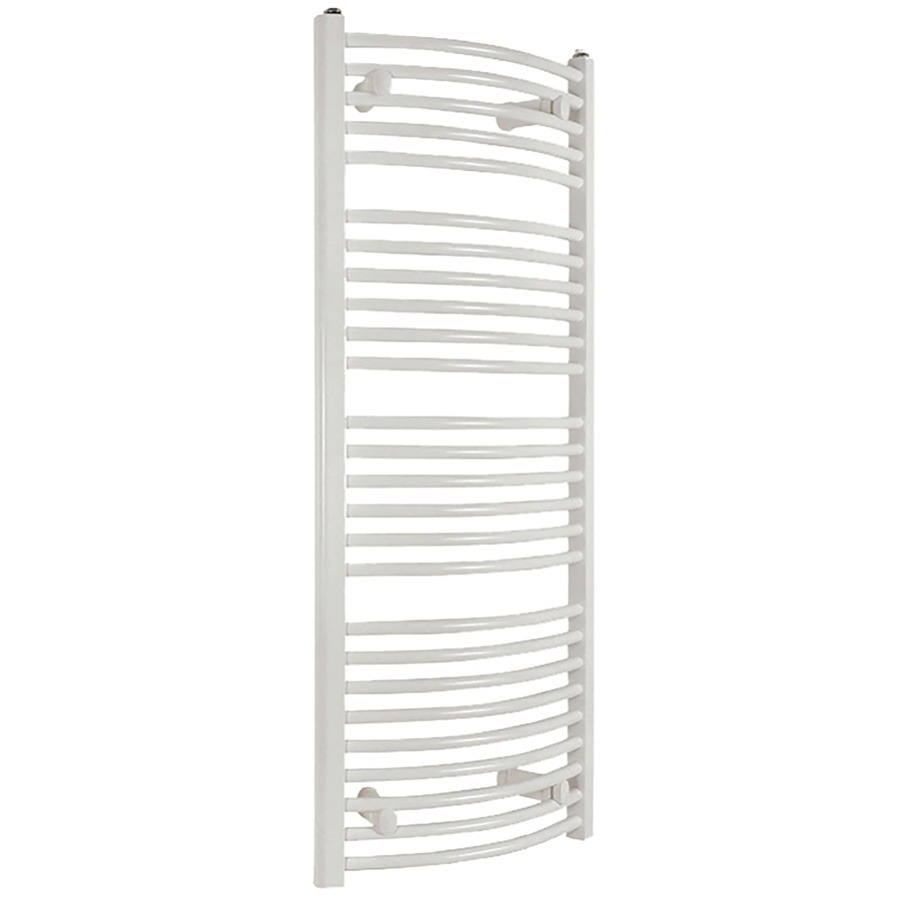

Zahnutý topený zavěšovací plotěnec 750 x 1700

Detailní popis produktu

Zahnuté topené zavěšovací plotěnce se často instalují do koupelen, pomocných místností a jiných vlhkých prostor, kde poskytují jak vytápění, tak funkci sušení ručníků. Tyto jednotky jsou obvykle integrovány do otopné soustavy nebo používají elektrické topné těleso. Montážní firmy je často potkávají v bytových i komerčních objektech, kde je vyžadována úspora místa a dvojité využití. Zahnutý design umožňuje lepší proud vzduchu a snadnější zavěšení ručníků a oděvů, zatímco ocelová konstrukce zajišťuje odolnost v vlhkém prostředí.

Při instalaci zahnutých topených zavěšovacích plotěnců je důležité zvážit typ soustavy – zda se jedná o soustavu s nuceným oběhem nebo gravitační. Metoda připojení, orientace a poloha vzhledem k rozvrhu místnosti mají vliv na výkon a účinnost. Jednotka musí být pevně upevněna na stěnu pomocí dodaného montážního sady a všechna připojení musí být zkontrolována na těsnost a správnou orientaci, aby se zabránilo únikům a zajistilo rovnoměrné rozdělení tepla.

Technické parametry

Instalace a připojení

Instalace začíná umístěním jednotky na stěnu pomocí zahrnuté montážní sady, která obsahuje čtyři plastové držáky, montážní konzoly a těsnící podložky. Jednotka je upevněna svisle, protože vodorovná instalace není podporována. Vnitřní závit 1/2 palce se používá k připojení jednotky k otopné soustavě pomocí trubky PEX-AL-PEX 16 x 2. K odstranění vzduchu během uvedení do provozu je zahrnut odvzdušňovací ventil.

Běžné chyby při instalaci zahrnují nesprávnou orientaci, nedostatečnou podporu stěny a špatné těsnění spojek. Jednotka musí být upevněna svisle a montážní sada musí být použita podle pokynů. Odvzdušňovací ventil by měl být umístěn na horní straně jednotky pro efektivní odstranění vzduchu. Doporučená nezamrazovací směs by měla být použita v systémech, kde existuje riziko mrazu.

Kompatibilita a příslušenství

Tento zahnutý topený zavěšovací plotěnec je kompatibilní jak s otopnou soustavou, tak s elektrickým topným tělesem. Pro elektrický provoz lze nainstalovat topné těleso o výkonu 700 W pomocí vnitřního závitu 1/2 palce na obou stranách jednotky. Topné těleso není zahrnuto a musí být objednáno zvlášť. Pro nepoužitou stranu je potřeba i těsnící zátky.

Další příslušenství zahrnuje doporučenou trubku PEX-AL-PEX 16 x 2 pro připojení k otopné soustavě a doporučenou nezamrazovací směs pro použití v chladném prostředí. Jednotka je kompatibilní jak s nuceným oběhem, tak s gravitační soustavou.

Technický pozadí pro projektanty

Zahnutý topený zavěšovací plotěnec pracuje tím, že přivádí zahřátý fluidum do vnitřních trubek, které přenášejí teplo do okolního vzduchu a povrchů. Ocelová konstrukce poskytuje dobrou tepelnou vodivost a konstrukční pevnost. Zahnutý profil zvyšuje povrchovou plochu pro efektivnější přenos tepla a lepší proud vzduchu kolem jednotky.

Trubky o průměru 20 mm a svislé profily 40 x 30 mm jsou navrženy tak, aby maximalizovaly výkon tepla, přičemž zachovávají kompaktní prostor. Jednotka je vhodná pro integraci jak do otopné soustavy, tak do elektrické soustavy. Teplotní exponent 1,2678 se používá ve výpočtech k určení skutečného výkonu tepla na základě provozních podmínek soustavy. Návrh a materiálové vlastnosti jednotky zajišťují dlouhodobou odolnost a odolnost proti korozi ve vlhkém prostředí.

Servis a provoz

Pravidelný servis zahrnuje kontrolování úniků na spojích a zajištění, že odvzdušňovací ventil funguje správně. Jednotka by měla být vizuálně prohlédnuta na známky koroze nebo poškození. Pokud je jednotka součástí otopné soustavy, měla by být zahrnuta do pravidelného plánu údržby. Nejsou poskytovány konkrétní intervaly údržby, ale jednotka by měla být kontrolována během inspekce soustavy.

Při použití elektrického topného tělesa se ujistěte, že je těleso správně nainstalováno a že je těsnící zátky na nepoužité straně. Topné těleso by mělo být kompatibilní s elektrickými požadavky jednotky a nainstalováno podle pokynů výrobce. Jednotka by měla být provozována v rámci stanovených mezí teploty a tlaku, aby byla zajištěna bezpečná a efektivní výkonnost.

Nejčastější otázky

Může být zahnutý topený zavěšovací plotěnec připojen k elektrickému topnému tělesu?
Ano, jednotka má vnitřní závit 1/2 palce na obou stranách pro instalaci elektrického topného tělesa. Pro nepoužitou stranu je potřeba těsnící zátky.

Je jednotka vhodná pro instalaci do koupelny?
Ano, jednotka je navržena pro použití ve vlhkém prostředí a je vhodná pro instalaci do koupelen, pomocných místností a jiných vlhkých oblastí.

Jaký typ trubky je doporučen pro připojení?
Doporučená trubka je PEX-AL-PEX 16 x 2. Tento typ trubky je vhodný jak pro otopnou soustavu, tak pro elektrickou soustavu.

Může být jednotka nainstalována vodorovně?
Ne, jednotka je navržena pouze pro svislou instalaci. Vodorovná instalace není podporována a může ovlivnit výkon a bezpečnost.
