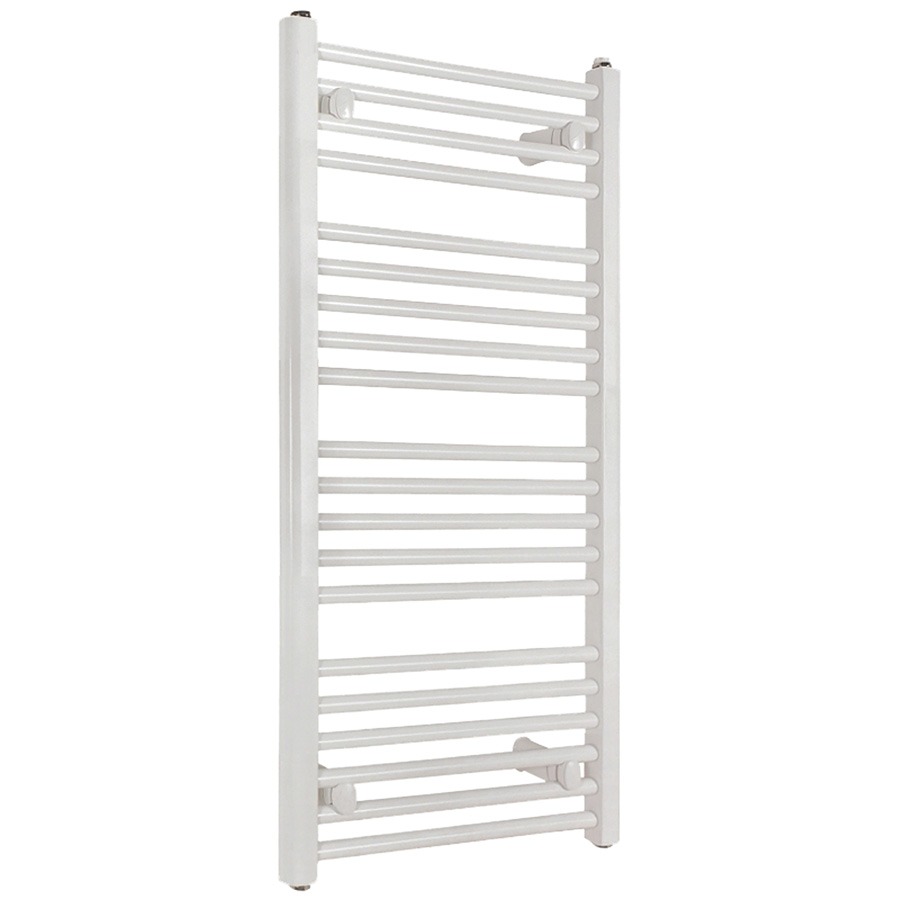

Roztažená topná záclona 450 x 1180

Detailní popis produktu

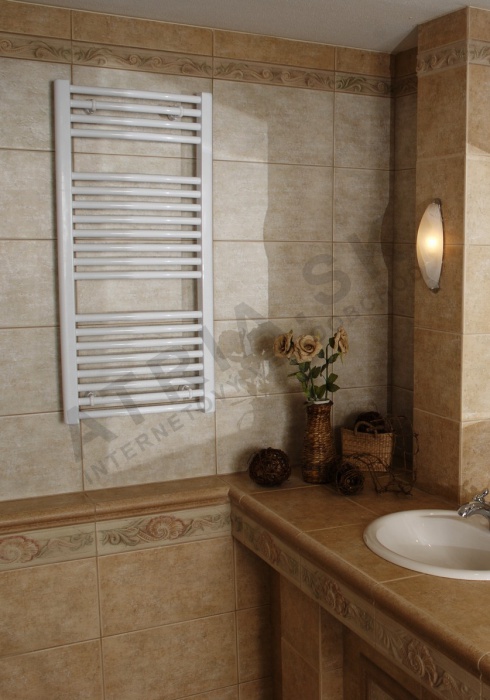

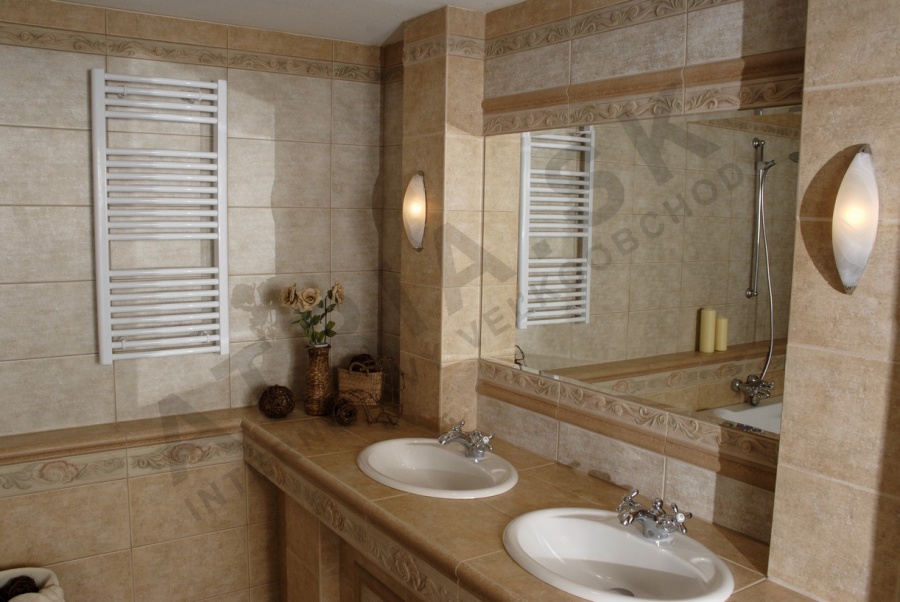

Tato topná záclona se často instaluje v koupelnách, pomocných místnostech, kuchyních a dalších prostorách, které vyžadují jak vytápění, tak efektivní sušení textilu. Integruje se do centrálního vytápěcího systému nebo může samostatně fungovat s elektrickým topným spirálem. Design umožňuje vertikální montáž a podporuje běžné potrubní rozvody. Instalatéři obvykle řeší zavěšení na stěnu, potrubní přípojky a zajištění správného odpuhování při nastavení.

Prvek je vhodný pro systémy s nuceným i gravitačním oběhem. Poskytuje kompaktní řešení pro vytápění malých a středních místností a zároveň slouží jako funkční sušička ručníků. Ocelová konstrukce zajistí odolnost a tepelnou účinnost v prostorách s vysokou vlhkostí.

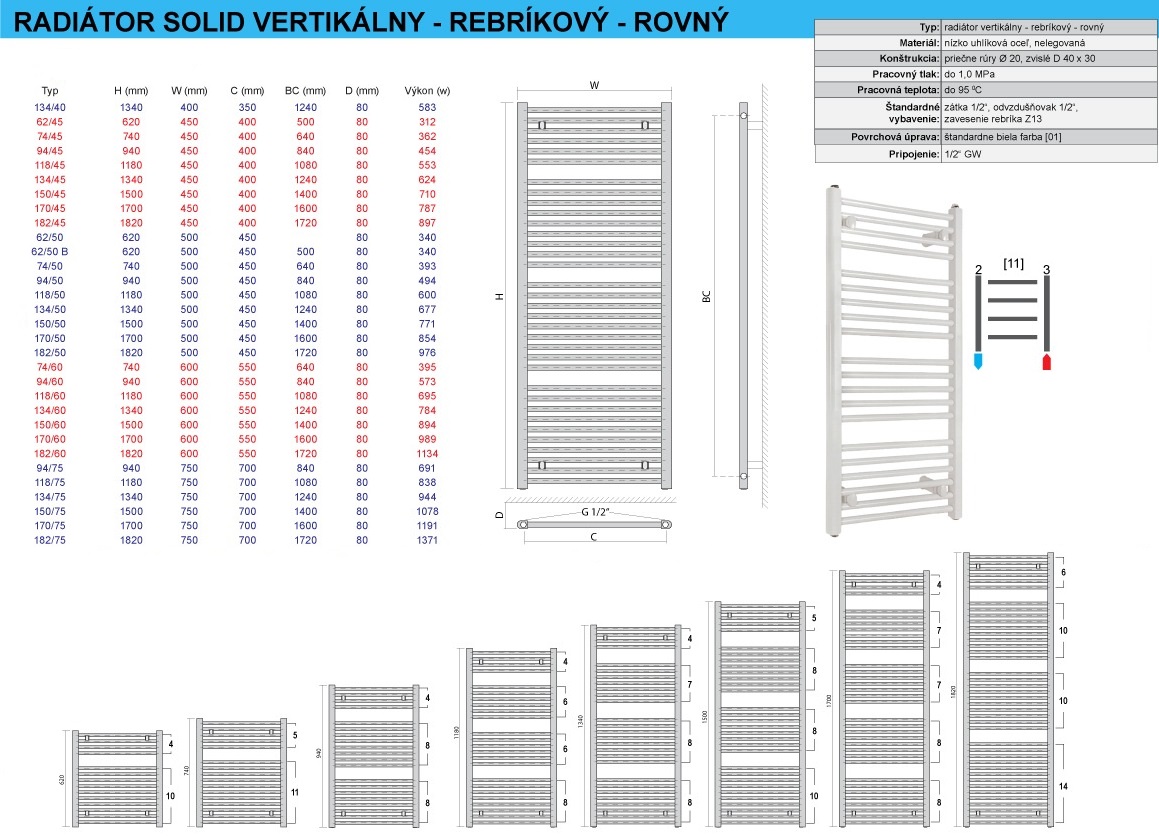

Technické parametry

Dodávané příslušenství	Roztažený žebrovaný radiátor, závěsy, podložky, šrouby, odpuhovací ventil
Doporučená nezmrznutelná směs	Nezmrznutelná směs
Doporučený potrubní materiál	PEX-AL-PEX 16 x 2
Doporučené příslušenství pro spojení	Příslušenství pro spojení s topným systémem
Doporučený výkon elektrické spirály (W)	400
Barva, povrch	Bílá, lakovaná
Materiál	Ocel
Maximální teplota	110°C
Maximální provozní tlak	1,0 MPa
Možnost připojení elektrické spirály (závit 1/2 palce)	Ano
Možnost vodorovného skladování	Ne
Šířka žebra (mm)	20
Závity pro připojení	Vnitřní závit 1/2 palce
Profil topné žebrové tyče	Roztažený
Vzdálenost závitů (mm)	Přibližně 400
Kontrolní tlak	1,5 MPa
Šířka (mm)	Přibližně 450
Teplotní exponent	1,2922
Objem vody (l)	4,6
Výška (mm)	Přibližně 1180
Hmotnost	21 kg
Kód	144882
Značka	AVANSA

Maximální provozní tlak 1,0 MPa a kontrolní tlak 1,5 MPa ukazují odolnost pro běžné domácí topné systémy. Teplotní exponent 1,2922 se používá v výpočtech k určení skutečného výkonu v závislosti na podmínkách systému. Objem vody 4,6 litru ovlivňuje reakční dobu radiátoru na změny teploty v systému.

Montáž a připojení

Instalatéři by měli namontovat radiátor vertikálně pomocí zahrnutých plastových závěsů a montážních konzol. Vnitřní závit 1/2 palce vyžaduje připojení potrubím PEX-AL-PEX 16 x 2. Ujistěte se, že mezi závity je vzdálenost 400 mm a zapadne do potrubního rozvodu. K dispozici je odpuhovací ventil, aby se zabránilo zanětí vzduchem. Běžné chyby zahrnují špatné umístění závěsů nebo nedbalé odpuhování systému po instalaci.

Kompatibilita a příslušenství

Tento radiátor je kompatibilní s centrálními topnými systémy pracujícími na horkou vodu nebo s volitelným elektrickým topným prvkem (není dodáván). Pro elektrické připojení se doporučuje spirála o výkonu 400 W. Další příslušenství, jako jsou spojovací armatury a nezmrznutelné směsi, by měly být objednány zvlášť. Souvisejícím produktem je Roztažený žebrovaný radiátor 600 x 940, což je alternativní velikost pro různé potřeby instalace.

Technické pozadí pro projektanty

Radiátor pracuje tím, že přivádí zahřátou tekutinu do vodorovných trubek o průměru 20 mm, které přenášejí teplo do okolního vzduchu konvekcí a zářením. Ocelový materiál zajišťuje dobrou tepelnou vodivost a konstrukční stabilitu. Návrh umožňuje rovnoměrné rozdělení tepla a efektivní sušení textilu. Umístění topných prvků a geometrie profilu ovlivňuje celkovou účinnost a životnost zařízení. Správná integrace do topného systému vyžaduje shodu průtoku a tlakových schopností kotlu nebo čerpadla.

Služba a provoz

Pravidelné kontroly by měly zahrnovat ověření hermetičnosti potrubních přípojek a funkčnosti odpuhovacího ventilu. Ve systémech s nezmrznutelnou směsí ujistěte se, že koncentrace je správná. Pravidelné údržby není potřeba, jen pravidelné prohlídky na netěsnosti nebo korozi. Lakovaný povrch by měl zůstat nepoškozený, aby se zabránilo korozi.

Nejčastější dotazy

Je možné nainstalovat elektrický topný prvek na obě strany radiátoru?
Ano, model umožňuje instalaci elektrické spirály na obě strany, pokud se použijí vhodné adaptéry.

Je možné radiátor namontovat vodorovně?
Ne, návrh neumožňuje vodorovnou montáž. Je určen pouze pro vertikální zavěšení.

Jaký typ potrubí se doporučuje pro připojení tohoto radiátoru?
Doporučuje se potrubí PEX-AL-PEX 16 x 2 pro optimální výkon a kompatibilitu s vnitřním závitem 1/2 palce.

Přichází radiátor s vším potřebným montážním materiálem?
Ano, dodávka zahrnuje čtyři plastové závěsy, montážní konzoly, odpuhovací ventily a podložky pro bezpečné zavěšení na stěnu.
