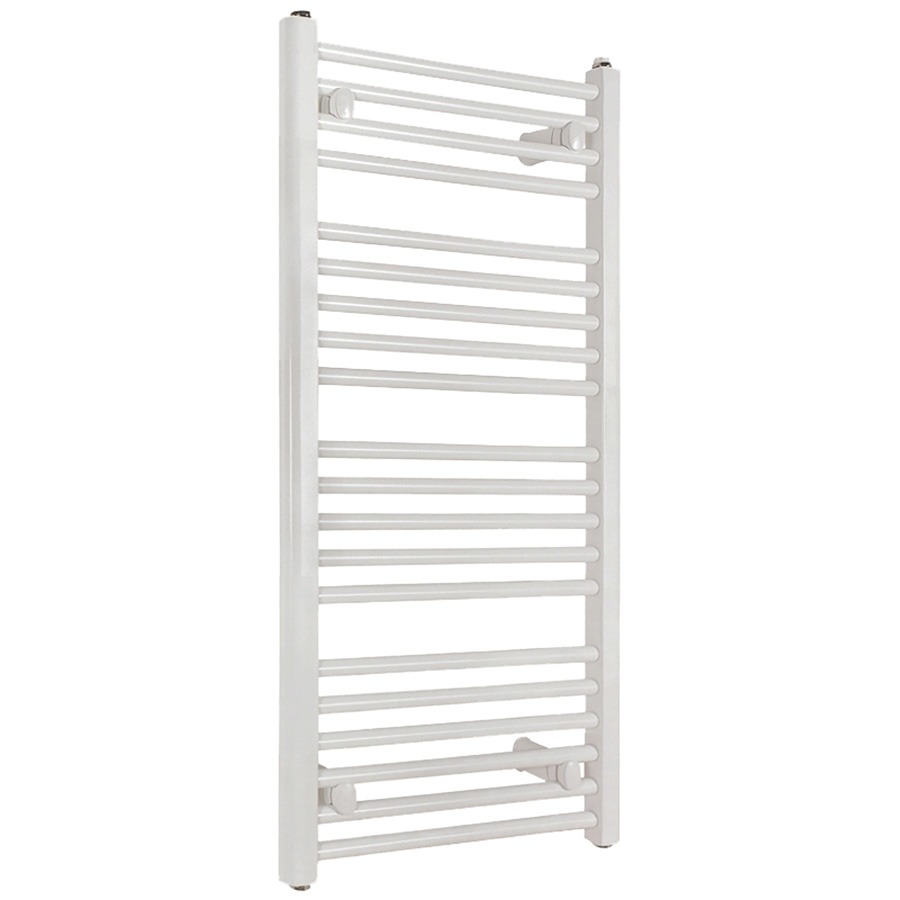

Rovný ohřívaný hadřišťový radiátor 500 x 1340

Detailní popis produktu

Tento ohřívaný hadřišťový radiátor se běžně instaluje v obytných i komerčních koupelnách, pomocných místnostech a jiných prostorech vyžadujících doplňkové vytápění a sušení textilu. Integruje se do centrálního vytápěcího systému pomocí potrubí PEX-AL-PEX 16 x 2 a lze jej použít i s elektrickými topnými spirálami. Instalatéři by měli zajistit správnou orientaci montáže a ověřit kompatibilitu s existujícím potrubím a elektrickými systémy.

Design umožňuje efektivní rozdělení tepla a sušení textilu, přičemž udržuje kompaktní plochu. Jednotka musí být namontována vertikálně kvůli konstrukčním omezením. Podporuje jak horkou vodu, tak alternativní média pro přenos tepla, což z něj činí vhodný pro různé konfigurace vytápění.

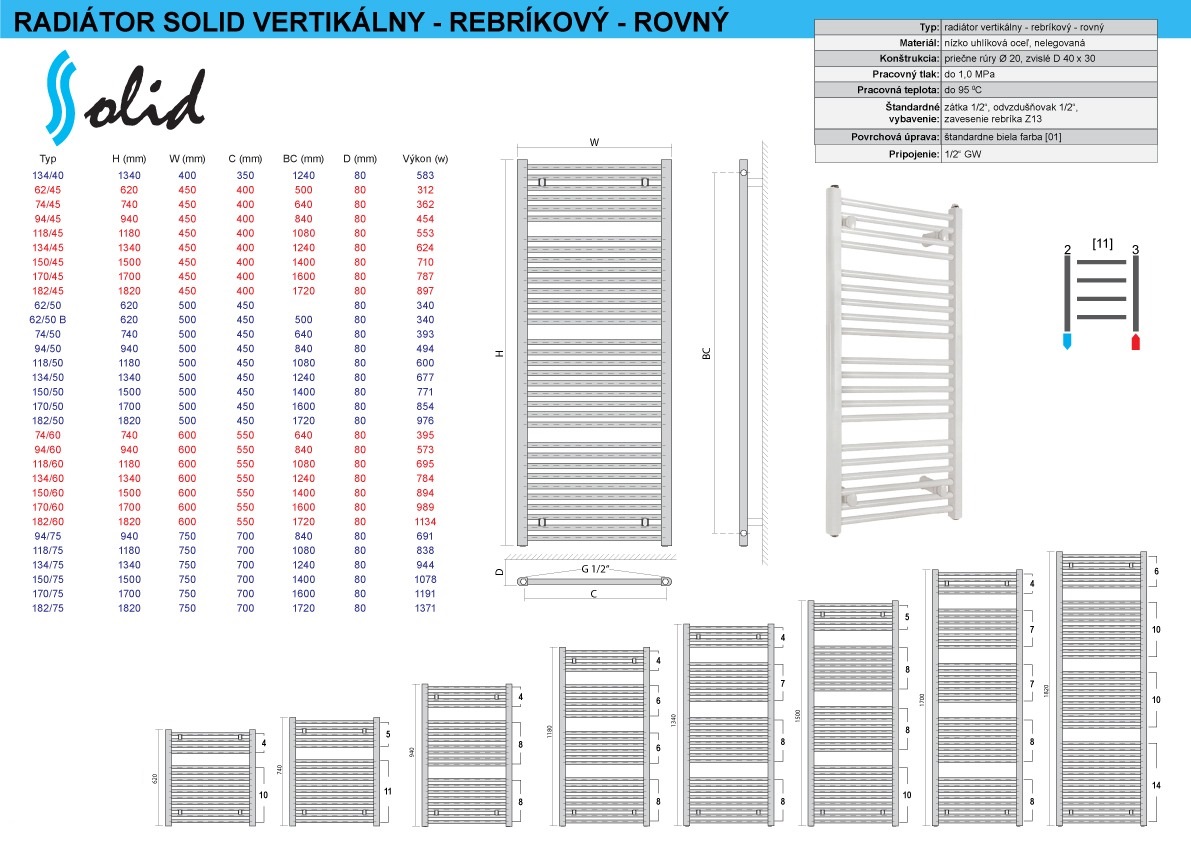

Technické parametry

Teplotní exponent 1,2908 a objem vody 6,0 L jsou důležité pro výpočet tepelného výkonu v různých scénářích instalace. Maximální provozní tlak 1,0 MPa a testovací tlak 1,5 MPa definují mechanické limity. Doporučené potrubí PEX-AL-PEX 16 x 2 zajišťuje správné průtoky a integritu systému.

Instalace a připojení

Montáž vyžaduje dodaný montážní balíček, který zahrnuje čtyři plastové držáky, montážní konzoly, výfukové zátky a podložky. Připojte k vytápěcímu systému pomocí závitových spojek 1/2 palce. Ujistěte se, že je zařízení vertikálně zarovnané, protože vodorovná montáž není podporována. Zkontrolujte, zda je připojení spirály přístupné a zda je systém správně vyfukován. Běžné chyby zahrnují nesprávné rozměry potrubí a nedostatečné uvažování expanze v systému.

Kompatibilita a příslušenství

Tato verze je kompatibilní s centrálními vytápěcími systémy pracujícími na horké vodě nebo nezamrazovací směsi. Pro elektrický provoz je nutné dokoupit externí spirálu o výkonu 400 W. Doporučený typ potrubí je PEX-AL-PEX 16 x 2. Další komponenty, jako jsou spojovací adaptéry a výfukové ventily, je nutné zakoupit zvlášť.

Technický pozadí pro projektanty

Princip fungování vychází z konvektivního přenosu tepla z ohřátých trubek do okolního vzduchu a textilu. Konstrukce z nízkouhlíkové oceli poskytuje dobrou tepelnou vodivost a odolnost. Trubky o průměru 20 mm zajišťují dostatečný průtok pro efektivní vytápění. Integrace do systému závisí na typu oběhu – nuceném nebo gravitačním. Dlouhodobá účinnost je ovlivněna kvalitou vody, pravidelným vyfukováním a izolací připojovacích potrubí.

Služba a provoz

Pravidelné kontroly by měly zahrnovat ověření absence netěsností, správné vyfukování a potvrzení, že je spirála správně nainstalována, pokud se používá. Lakový povlak poskytuje odolnost proti korozi, ale doporučuje se pravidelné vizuální inspekce. V technické dokumentaci nejsou uvedeny konkrétní intervaly servisu.

Často kladené otázky

Může být elektrická spirála nainstalována na obou stranách radiátoru?
Ano, konstrukce umožňuje instalaci spirály na obou stranách jednotky.

Je možné radiátor namontovat vodorovně?
Ne, model je navržen výhradně pro vertikální montáž.

Jaký typ potrubí je doporučený pro připojení?
Doporučuje se potrubí PEX-AL-PEX 16 x 2 pro optimální výkon a kompatibilitu.

Jaký je maximální povolený pracovní tlak?
Maximální provozní tlak je 1,0 MPa, jak je uvedeno v technických parametrech.
