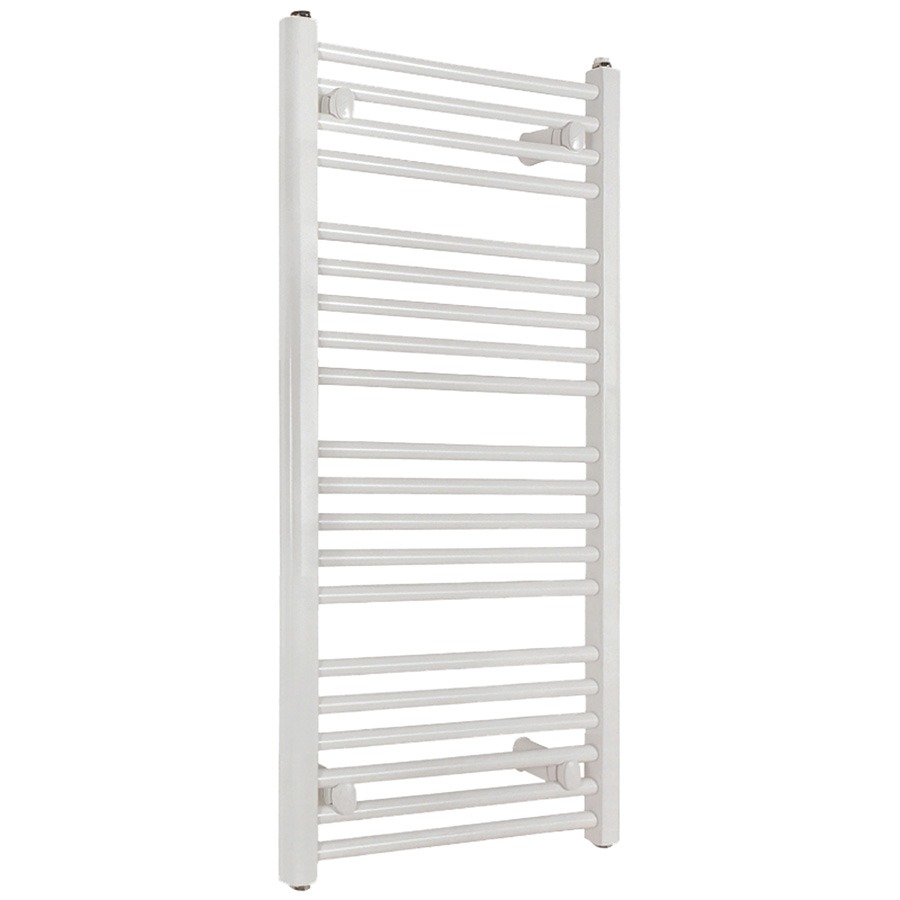

Roztažený ohřívaný rámek na ručníky 500 x 740

Detailní popis produktu

Ohřívané rámečky na ručníky jsou běžně instalovány v bytových a komerčních koupelnách, pomocných místnostech a jiných vlhkých prostorách, aby poskytovaly pohodlí a funkčnost. Tyto systémy mohou být integrovány do centrálních topných systémů nebo samostatně provozovány pomocí elektrických topných spirál. Instalatéři obvykle pracují s vertikálním montážem, potrubními spojeními a zajištěním správné orientace, aby se zabránilo hromadění vody. Kompatibilita s existující potrubní a elektroinfrastrukturou je základem pro bezproblémovou integraci.

Při výběru ohřívaného rámečku hrají důležitou roli faktory jako velikost místnosti, úroveň izolace a typ systému. Tato verze je vhodná jak pro systémy s nuceným oběhem, tak pro systémy samočinného odvětrávání. Podporuje použití ohřáté vody nebo jiných tepelných médií a je navržena pro instalaci ve vlhkém prostředí. Závitová spojení umožňují pevné připojení ke standardním potrubním systémům, zatímco posilování konstrukce zajišťuje odolnost za normálních provozních podmínek.

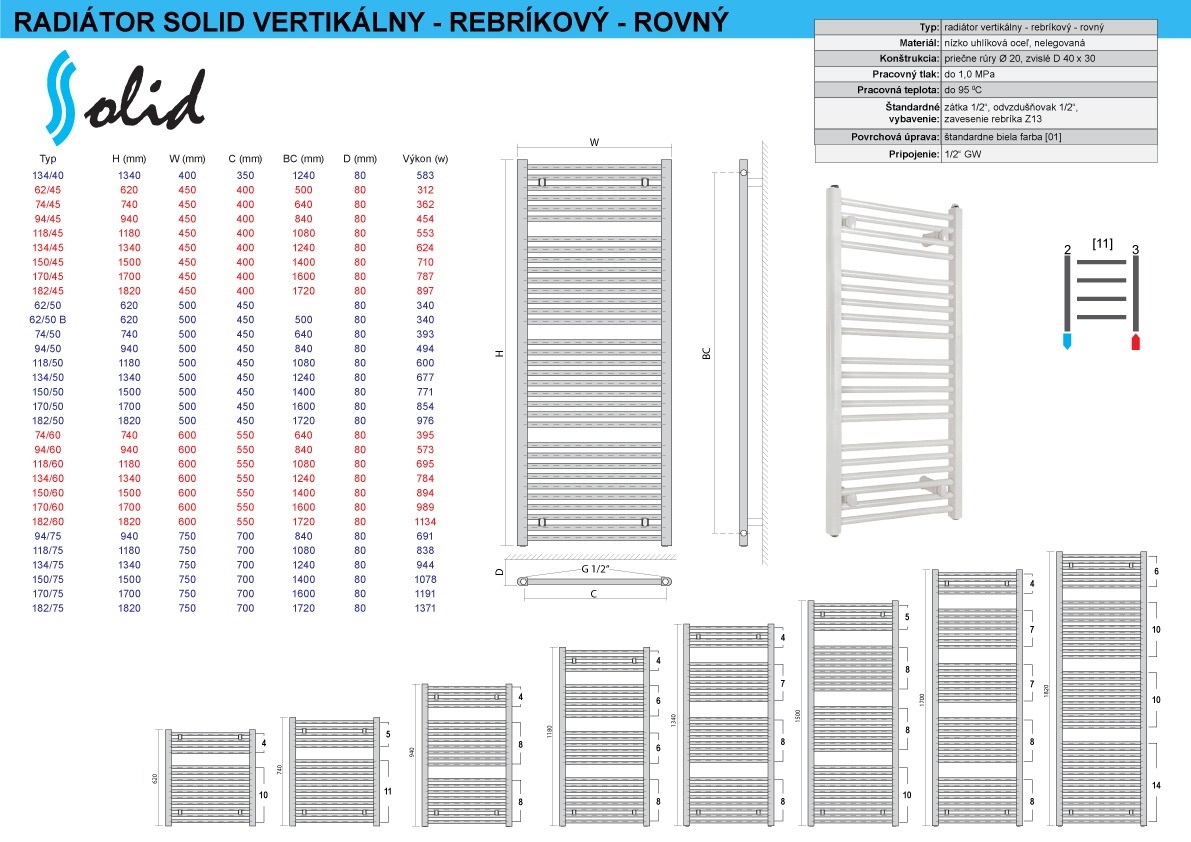

Technické parametry

Instalace a připojení

Instalace zahrnuje upevnění radiátoru na stěnu pomocí zahrnutého montážního sady, která obsahuje čtyři plastové držáky, montážní konzoly, vzduchové kohouty a podložky. Jednotka musí být namontována vertikálně kvůli absenci možnosti horizontální montáže. Připojte vstup a výstup pomocí závitových spojek s vnitřním závitem 1/2 palce. Ujistěte se, že potrubí je správně zarovnané a utěsněné, aby se zabránilo únikům. Doporučený typ potrubí je PEX-AL-PEX 16 x 2, který poskytuje flexibilitu a odolnost.

Běžné chyby instalace zahrnují nesprávnou orientaci, nedostatečné utěsnění závitových spojek a nedokončení instalace vzduchového kohoutu. Vždy sledujte pokyny výrobce a ověřte zarovnání a pevnost všech spojek před uvedením do provozu. Jednotka by měla být umístěna tak, aby umožnila rovnoměrný proud vzduchu a efektivní sušení ručníků a látek.

Kompatibilita a příslušenství

Tato verze je kompatibilní s centrálními topnými systémy s ohřátou vodou a může být také připojena k elektrickému topnému spirálu. Doporučená směs proti zmrazování by měla být použita v systémech, kde existuje riziko zmrazování. Elektrický spirál není zahrnut a musí být zakoupen zvlášť. Další příslušenství, jako jsou spojky a vzduchový kohout, jsou potřeba pro kompletní instalaci. Souvisejícím produktem je roztahovaný ohřívaný rámek 600 x 940, který nabízí větší plochu pro aplikace s vyšším výkonem.

Technický pozadí pro projektanty

Princip fungování tohoto ohřívaného rámečku je založen na konvektivním přenosu tepla. Horká voda nebo elektrický topný spirál přenáší teplo do ocelové konstrukce, která pak vyzařuje teplo do okolního prostoru. Průměr topných trubek 20 mm zajistí vysoké průtoky tepelného média, zatímco posilování stěn trubek a profilů přispívá k dlouhodobé odolnosti. Natřený povrch poskytuje odolnost proti korozi, což způsobí, že jednotka je vhodná pro použití ve vlhkém prostředí.

Projektanti by měli brát v úvahu tepelný exponent a objem vody při výpočtu požadovaného počtu jednotek pro konkrétní místo. Jednotka je vhodná jak pro systémy s nuceným oběhem, tak pro systémy samočinného odvětrávání a může být použita jako primární nebo záložní zdroj tepla. Orientace a poloha jednotky ovlivňují její účinnost a musí být plánovány příslušně. Maximální provozní teplota 95°C a tlaková klasifikace 1,0 MPa zajišťují bezpečný a spolehlivý provoz za normálních podmínek.

Služba a provoz

Náročnost jednotky zahrnuje pravidelnou kontrolu závitových spojek na úniky a kontrolu vzduchového kohoutu pro zajištění správného uvolnění vzduchu. Jednotka by měla být vyčištěna a vyplavena během sezónních vypnutí, aby se zabránilo usazování usazenin. V technických datech nejsou uvedeny konkrétní intervaly servisu, ale doporučuje se pravidelné vizuální kontroly, aby byly identifikovány potenciální problémy co nejdříve. Jednotka by měla být odpojena od napájecí sítě, když není využívána, aby se prodloužila životnost elektrických komponentů.

Často kladené otázky

Může být jednotka připojena k elektrickému topnému spirálu z obou stran?
Ano, jednotka umožňuje instalaci elektrického spirálu z obou stran, což poskytuje flexibilitu v návrhu a provozu systému.

Je možné namontovat jednotku vodorovně?
Ne, jednotka je navržena pouze pro svislou montáž. Horizontální instalace není podporována kvůli konstrukčním omezením.

Jaký typ potrubí je doporučený pro připojení jednotky?
Doporučený typ potrubí je PEX-AL-PEX 16 x 2, který poskytuje dobrou flexibilitu a tepelnou vodivost pro efektivní distribuci tepla.

Může být jednotka použita se směsí proti zmrazování?
Ano, směs proti zmrazování je doporučena pro systémy, kde existuje riziko zmrazování, což zajišťuje provoz za studených podmínek.
