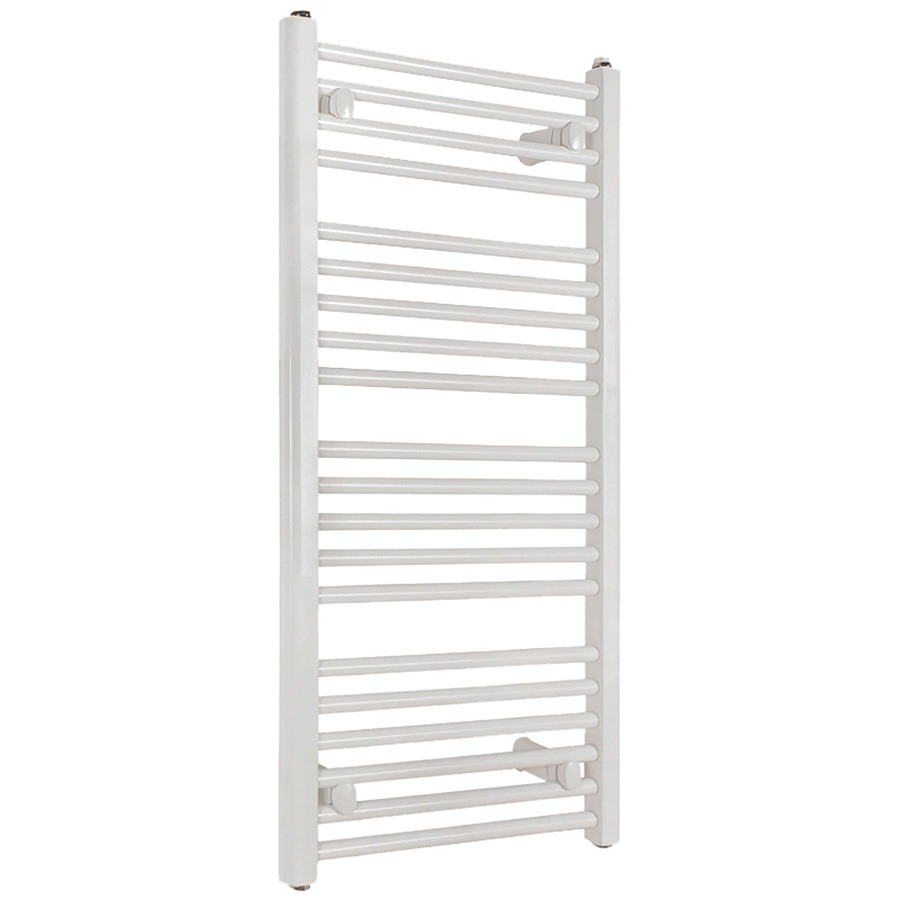

Rovný ohřívaný rámek na ručníky 500 x 940

Detailní popis produktu

Ohřívané rámky na ručníky se běžně instalují do koupelen, WC a jiných mokrých prostor, kde poskytují jak vytápění, tak funkci sušení. Jsou obvykle připojeny k centrálnímu vytápění pomocí standardních průměrů potrubí a spojovacích součástí. Tato verze je navržena pro montáž na stěnu a kombinuje výkon vytápění s praktickým prostorem pro uložení ručníků a textilu.

Instalatéři pracující na centrálním vytápění by měli zajistit správné rozměření a umístění, aby se vyhnuli problémům jako nerovnoměrné rozdělení tepla nebo špatný průtok vody. Model je kompatibilní s oběhovým i gravitačním systémem, což z něj dělá univerzální řešení pro různé typy budov a konfigurace systémů.

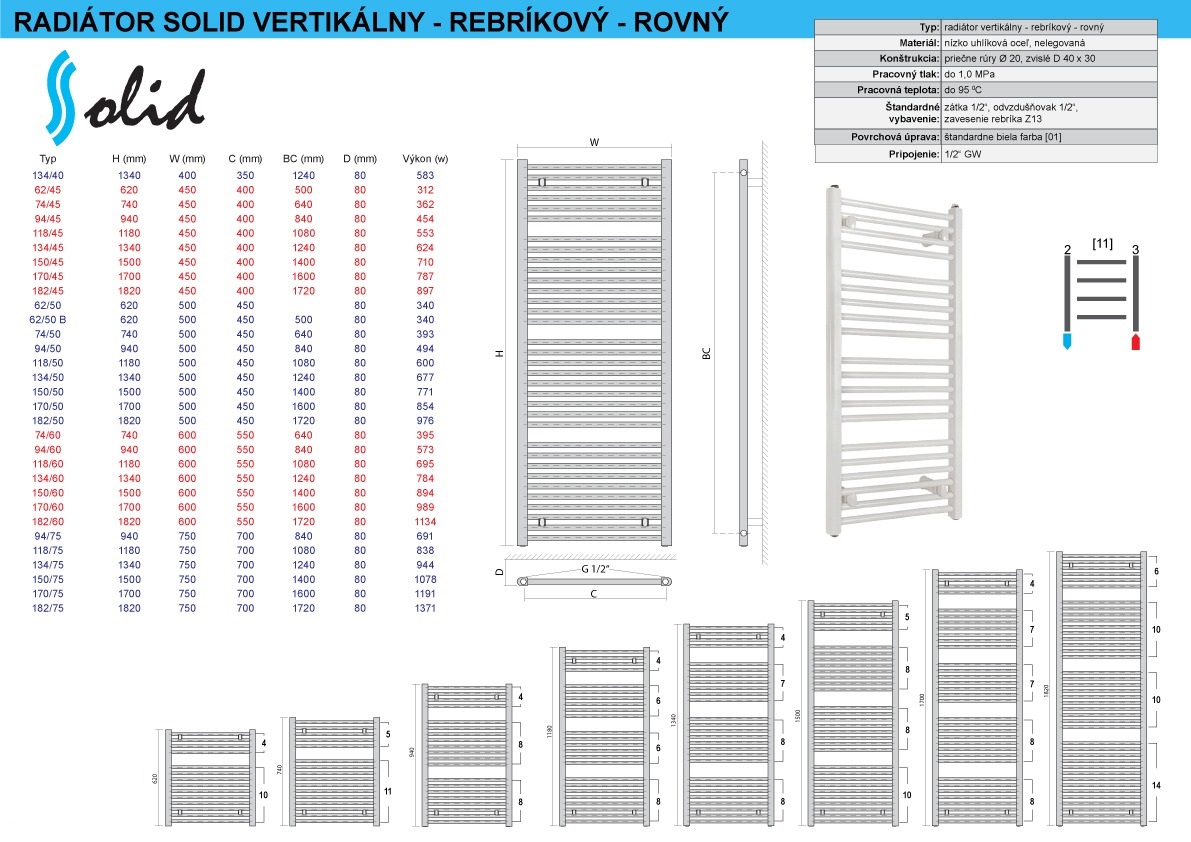

Technické parametry

Dodávané příslušenství	Rovný radiátor, držáky, matice, šrouby, vzduchový kohout
Doporučená nezmrzající směs	Nezmrzající směs
Doporučené potrubí	PEX-AL-PEX 16 x 2
Doporučené spojovací příslušenství	Spojovací příslušenství pro vytápění
Doporučený výkon elektrické tyče (W)	300
Barva, povrch	Bílá, natřená
Materiál	Ocel
Maximální teplota	95°C
Maximální provozní tlak	1,0 MPa
Možnost připojení elektrické tyče (závit 1/2 palce)	Ano
Možnost horizontální montáže	Ne
Průměr potrubí (mm)	20
Závity pro připojení	Vnitřní závit 1/2 palce
Profil topení	Rovný
Vzdálenost závitů (mm)	Přibližně 450
Kontrolní tlak	1,5 MPa
Šířka (mm)	Přibližně 500
Teplotní exponent	1,2564
Objem vody (l)	4,53
Výška (mm)	Přibližně 940
EAN	5901828092985
Hmotnost	20 kg
Kód	53078
Značka	AVANSA

Technické parametry umožňují přesné rozměření a integraci do systému. Doporučený průměr potrubí zajišťuje dostatečný průtok, zatímco maximální provozní tlak a teplota definují limity bezpečného provozu. Teplotní exponent se používá ve výpočtech k určení skutečného výkonu při instalaci do konkrétních konfigurací.

Montáž a připojení

K instalaci tohoto ohřívaného rámku na ručníky začněte označením a vyvrtáním závěsných otvorů podle pokynů v montážním balíčku. Připevněte závěsné konzoly na stěnu a poté připojte radiátor k konzolám pomocí zahrnutých šroubů a matic. Připojte přítok a odtok pomocí vnitřního závitu 1/2 palce, přičemž zajistěte těsné uzavření vhodnými těsněními. Nainstalujte vzduchový kohout na horní část jednotky, aby byl umožněn správný odvod vzduchu při uvedení do provozu. Zkontrolujte, zda poloha montáže umožňuje rovnoměrné rozdělení tepla a zda je jednotka vodorovná. Vyhněte se horizontální montáži, jak je uvedeno v technických datech. Běžné chyby při instalaci zahrnují nesprávné umístění konzol, nedostatečné těsnění na závitech a nedochází-li k odpuhování systému po instalaci. Vždy ověřte pracovní tlak a teplotní limity před zahájením provozu.

Kompatibilita a příslušenství

Tento ohřívaný rámek na ručníky je kompatibilní s centrálním vytápěním pomocí potrubí PEX-AL-PEX 16 x 2. Pro elektrické vytápění lze nainstalovat elektrickou tyč s doporučeným výkonem 300 W přes vnitřní závit 1/2 palce. Tyč není zahrnuta a musí být zakoupena zvlášť. Při použití elektrické tyče zajistěte také získání vhodného adaptéru. Pro připojení použijte standardní spojovací součásti pro centrální vytápění, které odpovídají vnitřnímu závitu 1/2 palce. Montážní balíček obsahuje čtyři plastové držáky, závěsné konzoly, vzduchové kohoutky a podložky. Související produkty zahrnují Rovný ohřívaný rámek na ručníky 600 x 940, který nabízí podobný design s jinou šířkou.

Technický pozadí pro projektanty

Princip provozu tohoto ohřívaného rámku na ručníky spočívá ve přenosu tepla z vnitřních topných potrubí do okolního prostředí. Ocelová konstrukce poskytuje dobrou tepelnou vodivost a odolnost. Potrubí o průměru 20 mm zajišťuje vysoký průtok topného média, což přispívá ke zvýšené efektivitě přenosu tepla. Vertikální D-profily zvyšují plochu pro výstup tepla. Materiál nízkouhlíková ocel je vybrán díky své síle a odolnosti proti deformaci za normálních provozních podmínek. Povlak vytvořený práškovou barvou poskytuje odolnost proti korozi, zejména v vlhkém prostředí. Design umožňuje integraci do oběhových i gravitačních systémů. Dlouhodobý výkon závisí na správné instalaci, pravidelné údržbě a použití nezmrzajících směsí v chladném klimatu.

Služba a provoz

Pravidelná služba zahrnuje kontrolu netěsností na závitech a ověření, že vzduchový kohout funguje správně. Pokud dojde ke snížení výkonu, odpuhujte systém, aby byl odstraněn uvízlý vzduch. Zkontrolujte závěsné konzoly na stabilitu a případně je upravte. V technických datech nejsou stanoveny plánované intervaly údržby, ale pravidelné vizuální kontroly jsou doporučeny k identifikaci potenciálních problémů včas.

Často kladené otázky

Je možné nainstalovat elektrickou tyču na obě strany ohřívaného rámku na ručníky?
Ano, model umožňuje instalaci elektrické tyče z libovolné strany přes vnitřní závit 1/2 palce.

Je možné jednotku namontovat vodorovně?
Ne, vodorovná montáž není podporována podle technických specifikací.

Jaký typ potrubí je doporučen pro připojení?
Doporučuje se potrubí PEX-AL-PEX 16 x 2 pro připojení k centrálnímu vytápění.

Může být jednotka použita s nezmrzající směsí?
Ano, doporučuje se použití nezmrzající směsi pro ochranu proti poškození mrazem v chladném klimatu.
