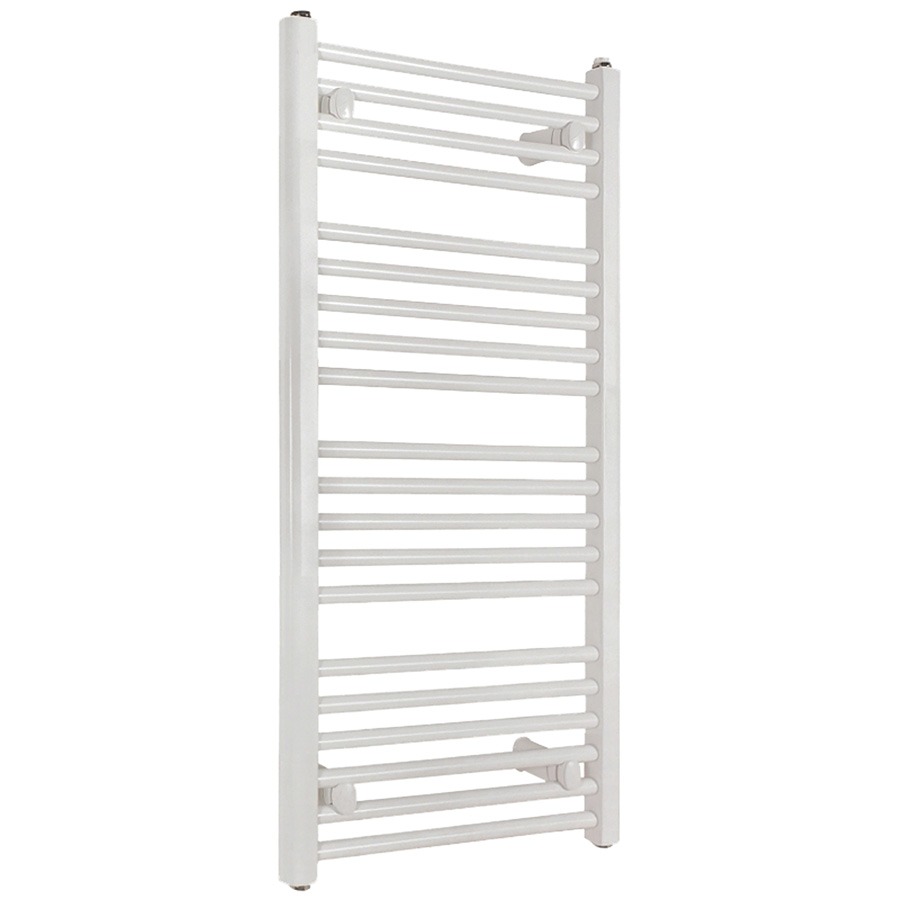

Přímý ohřívaný zavěšovací radiátor 600 x 1820

Detailní popis produktu

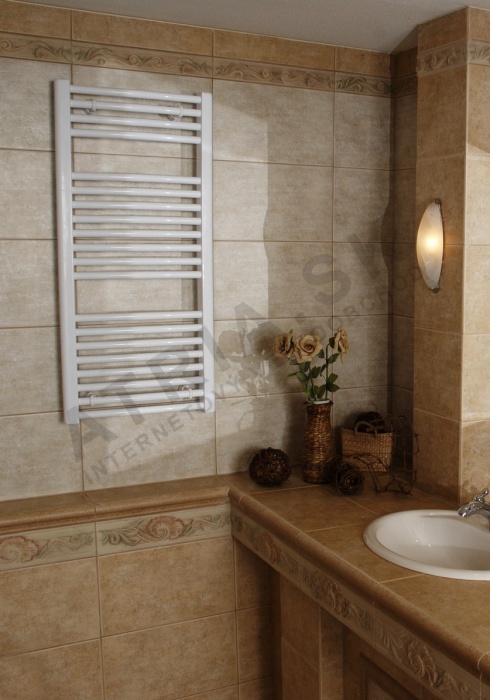

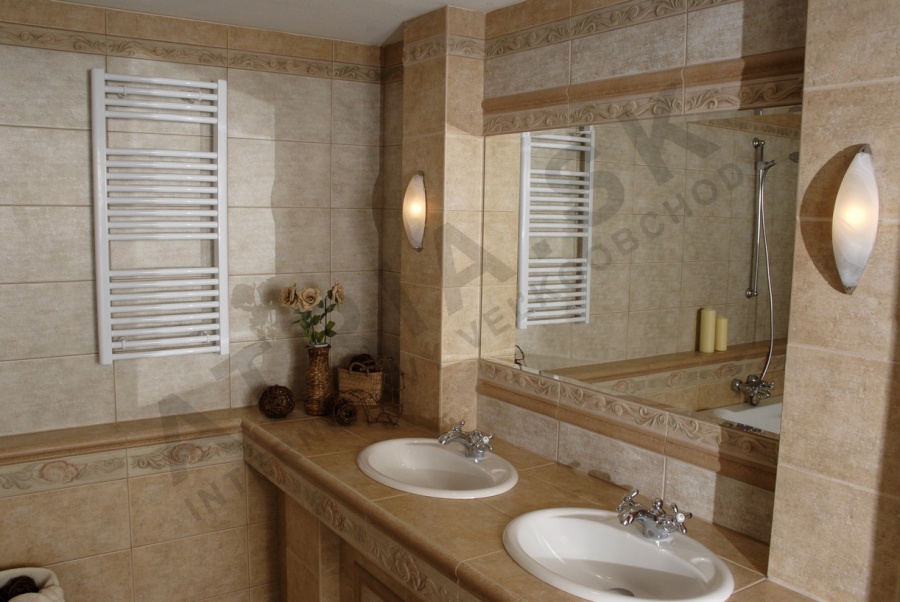

Ocelové ohřívané zavěšovací radiátory se často instalují do koupelen, pomocných místností a jiných vlhkých prostorů, kde poskytují funkční vytápění i sušení textilu. Tyto jednotky se obvykle montují svisle na stěny pomocí montážních sad, které zahrnují plastové konzoly a závěsné konzoly. Rozměry 600 x 1820 mm zajišťují vhodnost pro středně až velké koupelny, zatímco průměr topných trubek 20 mm zaručuje efektivní přenos tepla. Montéry by měli zohlednit vzdálenost 550 mm mezi přípojkami a montážní hloubku 80 mm při plánování místa instalace.

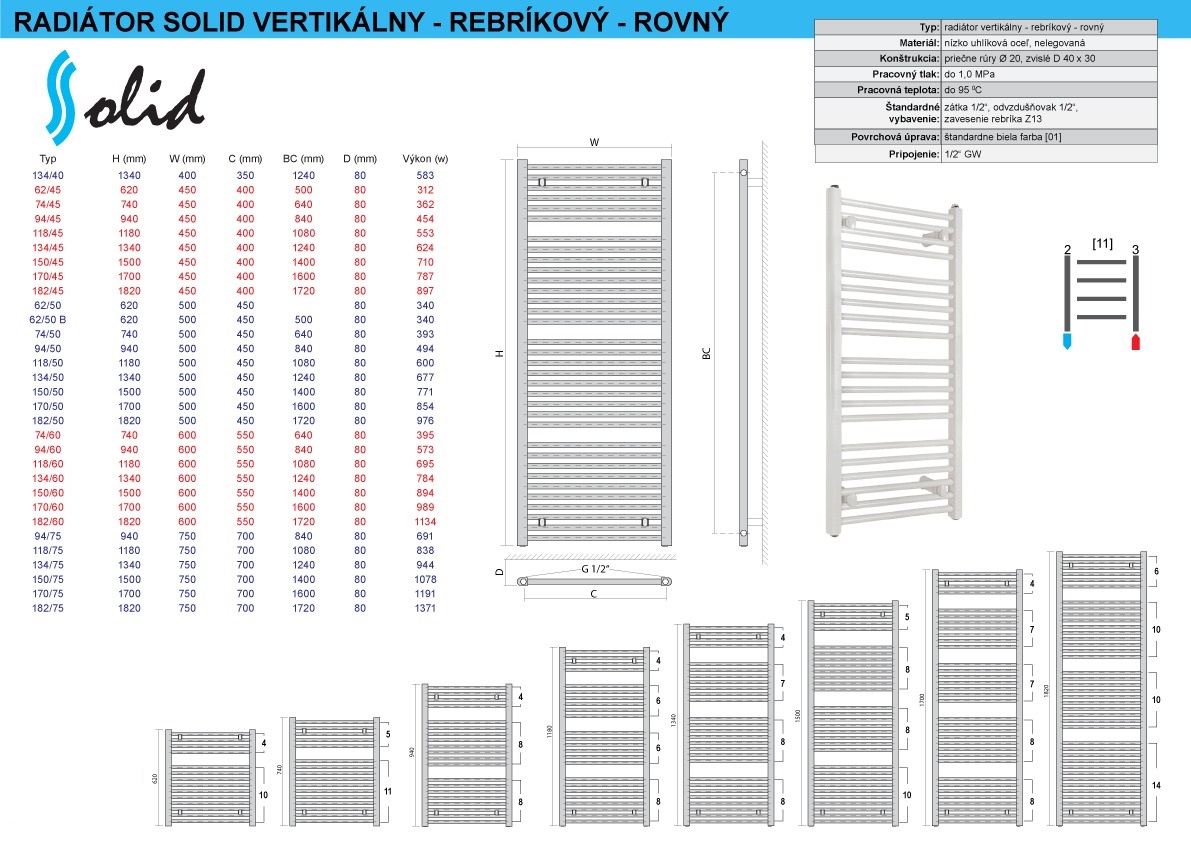

Technické parametry

Dodávané příslušenství	Přímý žebrovaný radiátor, závěsné konzoly, podložky, šrouby, odvzdušňovací ventil
Doporučená nezmrazující směs	Nezmrazující směs
Doporučená trubka	Trubka PEX-AL-PEX 16 x 2
Doporučené příslušenství pro připojení	Příslušenství pro připojení k otopné soustavě
Doporučený výkon elektrického topného tělesa (W)	700 W
Barva, povrch	Bílá, natřená
Materiál	Ocel
Maximální teplota	110°C
Maximální provozní tlak	1,0 MPa
Možnost připojení elektrického topného tělesa (závit 1/2 palce)	Ano
Možnost vodorovné montáže	Ne
Průměr žebrové trubky (mm)	20 mm
Přípojné závity	Vnitřní závit 1/2 palce
Profil topného žebrového radiátoru	Přímý
Vzdálenost mezi přípojkami (mm)	Přibližně 550 mm
Kontrolní tlak	1,5 MPa
Šířka (mm)	Přibližně 600 mm
Topný exponent	1,2923
Objem vody (l)	8,25 L
Výška (mm)	Přibližně 1820 mm
Hmotnost	21 kg
Kód	71271
Značka	AVANSA

Tyto parametry jsou zásadní pro správné rozměření systému a výběr komponent. Maximální provozní tlak 1,0 MPa a kontrolní tlak 1,5 MPa ukazují na odolnost jednotky v běžných otopných soustavách. Maximální teplota 110°C potvrzuje kompatibilitu s centrálním i elektrickým vytápěním. Objem vody 8,25 L a topný exponent 1,2923 jsou důležité pro výpočet počtu potřebných jednotek v otopné soustavě.

Instalace a připojení

Instalace vyžaduje svislé upevnění na stěnu pomocí montážní sady s čtyřmi plastovými konzolami a závěsnými konzolami. Vnitřní závit 1/2 palce vyžaduje kompatibilní potrubní příslušenství pro bezpečnou instalaci. Montéry by měli zajistit, že jednotka je namontována svisle, protože vodorovná montáž není možná. Vzdálenost mezi přípojkami 550 mm by měla být v souladu s rozvrhem otopné soustavy. Běžné chyby při instalaci zahrnují nesprávnou orientaci a nedostatečné těsnění přípojek. Odvzdušňovací ventil by měl být umístěn pro snadný přístup k vybírání vzduchu z systému.

Kompatibilita a příslušenství

Tato verze je kompatibilní s trubkou PEX-AL-PEX 16 x 2 pro připojení k centrálnímu vytápění. Doporučená nezmrazující směs zajišťuje správnou funkci v chladném prostředí. Elektrické topné těleso lze namontovat přes vnitřní závit 1/2 palce, ale není součástí standardní dodávky. Další potřebné příslušenství pro elektrické vytápění zahrnuje samostatný zástrčný konektor. Související produkty zahrnují přímý žebrovaný radiátor 600 x 940 pro menší prostory.

Technický popis pro projektanty

Radiátor pracuje tím, že se topná voda nebo jiný tepelný přenosek pohybuje v ocelových trubkách o průměru 20 mm. Ocelová konstrukce zajišťuje dobré udržení tepla a odolnost. Posilování stěn trubek a profilů přispívá k dlouhé životnosti jednotky. Topný exponent 1,2923 se používá ve výpočtech systému k určení požadovaného počtu jednotek pro dané tepelné zatížení. Jednotka lze integrovat jak do systémů s nuceným oběhem, tak do samočinných systémů, což zvyšuje její univerzálnost pro různé typy budov.

Údržba a provoz

Pravidelná údržba zahrnuje kontrolování netěsností na přípojkách a ověření, že odvzdušňovací ventil funguje správně. Neoděsivý práškový nátěr poskytuje dlouhodobou ochranu proti korozi. Nejsou požadovány konkrétní intervaly údržby, ale vizuální kontroly jsou doporučeny během běžné údržby otopné soustavy. Jednotka je navržena pro použití ve vlhkém prostředí a musí být namontována v souladu s místními stavebními předpisy.

Nejčastější otázky

Lze elektrické topné těleso namontovat na obě strany radiátoru?
Ano, vnitřní závit 1/2 palce umožňuje instalaci elektrického topného tělesa z obou stran jednotky.

Je tento radiátor vhodný pro použití s nezmrazujícími směsmi?
Ano, radiátor je speciálně navržen pro práci s nezmrazujícími směsmi pro použití v chladném prostředí.

Lze radiátor použít ve samočinných oběhových systémech?
Ano, radiátor je kompatibilní jak s nucenými oběhovými systémy, tak se samočinnými oběhovými systémy.

Jaká je maximální teplota, kterou radiátor vydrží?
Radiátor má maximální teplotu 110°C, což ho činí vhodným pro centrální i elektrické vytápění.
