UNIMIX - univerzální sestava, skříň N-MAX 4 - 3/4 palce xEK; 10cestný; DAB.EVOSTA2 40-70/130; mosazný

Detailní popis produktu

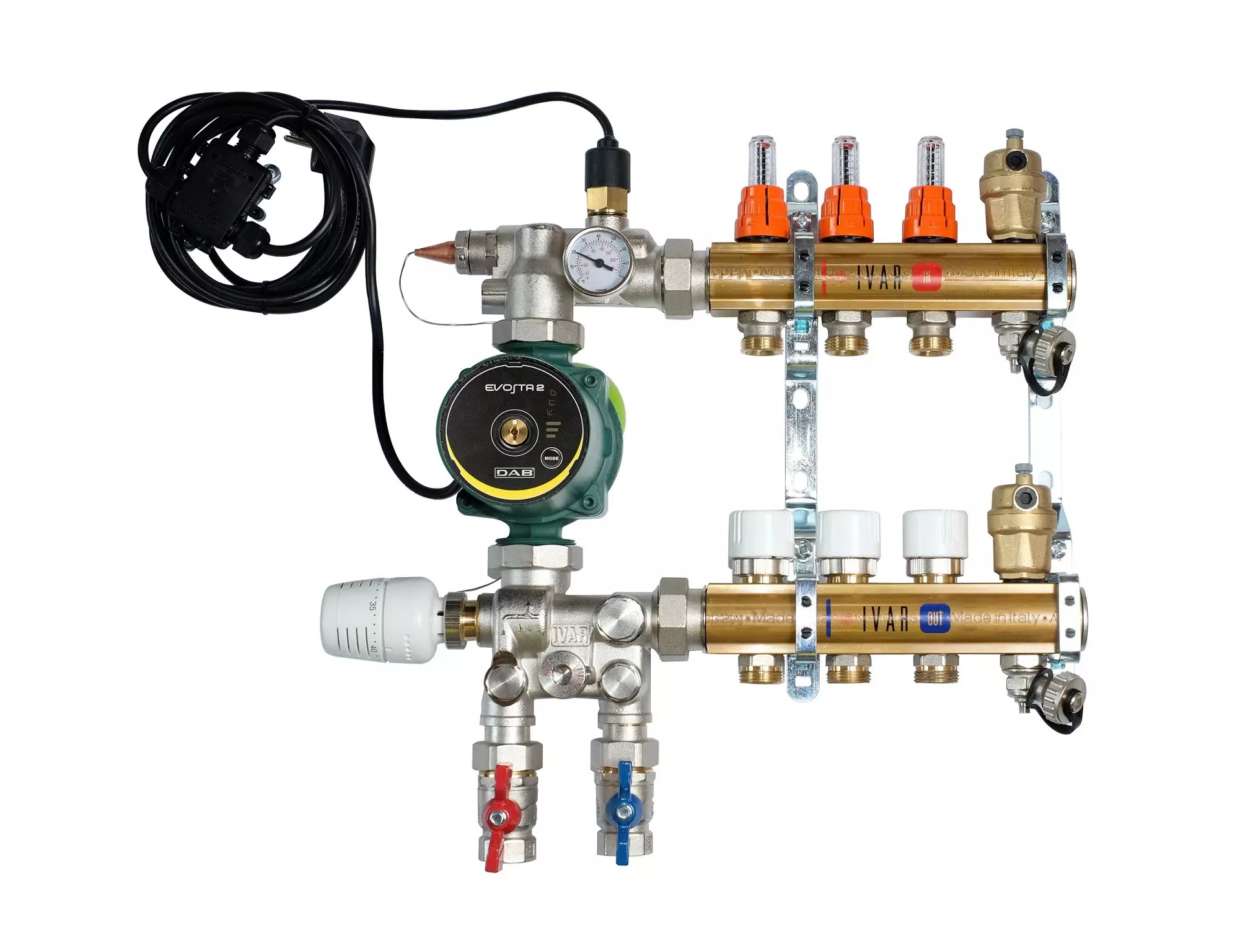

Univerzální sestava IVAR UNIMIX je modulární řešení pro hydraulické topné systémy, zejména vhodné pro podlahové vytápění a aplikace s radiátory. Nejčastěji se používá v obytných i komerčních budovách, kde je potřeba přesného ovládání průtoku a vyvážení systému. Sestava integruje oběhové čerpadlo, třícestný směšovací ventil a rozdělovač s individuálními regulátory průtoku, což z ní dělá ideální volbu pro systémy vyžadující konstantní teplotu a proměnné průtokové podmínky. Montéry pracující s kombinovanými topnými systémy ocení modulární návrh, který umožňuje flexibilní konfiguraci a integraci s existujícími potrubními a řídicími systémy.

Sestava je navržena pro provoz v centrálních topných systémech a běžně se instaluje v technických místnostech nebo služebních zónách. Podporuje jak radiativní, tak konvektivní způsob vytápění a je kompatibilní s běžnými topnými okruhy. Jednotka je zvláště užitečná v systémech, kde jsou požadovány zónování a termální zónování, jako například v víno pokojových bytových domcích nebo komerčních prostorách s různými požadavky na vytápění. Mosazná konstrukce zaručuje odolnost a odolnost proti korozi, což ji činí vhodnou pro dlouhodobý provoz v uzavřených topných systémech.

Technické parametry

Materiál	Mosaz CW617N
Prováděcí teplota	+90 °C
Nominální tlak	PN 6
Kód	557678UN
Značka	IVAR

Prováděcí teplota +90 °C a nominální tlak PN 6 definují podmínky, za nichž lze jednotku bezpečně použít. Tyto parametry jsou klíčové pro určení kompatibility s ostatními částmi topného systému, zejména při výběru materiálů potrubí a spojovacích prvků. Materiál mosaz CW617N je vhodný pro použití v uzavřených topných systémech s glykolem nebo vodou jako tepelným médiem. Tyto hodnoty musí být zohledněny při návrhu systému, aby bylo zajištěno správné rozměrování a bezpečný provoz.

Instalace a připojení

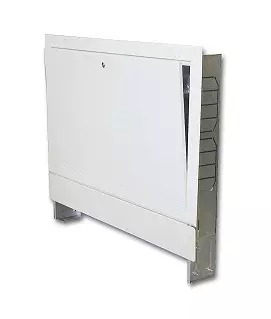

Jednotka UNIMIX je připojována interními samice 3/4 palce, které musí být zapojeny do odpovídajících přívodních a odtokových potrubí. Během instalace je nezbytné ověřit, že všechny spoje jsou správně utěsněny a že rozdělovač je namontován v stabilním a přístupném místě. Typ skříně musí být vybrán podle typu instalace – stěnové, místnostní nebo bez skříně – a specifikován při objednávce. Běžné chyby při instalaci zahrnují nesprávné orientace oběhového čerpadla, nedostatečné utěsnění spojů rozdělovače a špatné zarovnání okruhů přívodu a odtoku. Instalatéři by měli také zajistit, že přepouštěcí cirkulace je nastavena tak, aby umožnila správné rozdělení průtoku a vyvážení systému.

Kompatibilita a příslušenství

Jednotka UNIMIX je kompatibilní s běžnými topnými systémy používajícími vodu nebo glykol jako tepelné médium. Je navržena k provozu s oběhovým čerpadlem DAB.EVOSTA2 40-70/130 a obsahuje vestavěný třícestný směšovací ventil pro regulaci teploty. K řízení čerpadla může být potřeba dodatečný regulátor, jako je IVAR.AC 614 E. Jednotka také zahrnuje vyvažovací ventily, uzavírací ventily a vzduchové výpusti, ale funkce vypnutí čerpadla musí být řízena externě. Příslušenství, jako jsou montážní tyče, pojistné ventily a teploměry, jsou zahrnuty ve standardní konfiguraci. Pro kompletní integraci systému je nutné zajistit, že všechny řídicí prvky jsou kompatibilní s existujícím systémem budovové automatizace nebo regulátorem.

Technický pozadí pro projektanty

Jednotka UNIMIX pracuje tak, že distribuuje ohřáté médium přes více okruhů a vyvažuje průtok pomocí individuálních regulačních ventilů. Mosaz CW617N má vysokou odolnost proti korozi a tepelnému stresu, což z ní dělá vhodný materiál pro dlouhodobý provoz v uzavřených topných systémech. Třícestný směšovací ventil umožňuje regulaci teploty smísením horké a studené odtokové vody, čímž zajistí konstantní dodávku vyrovnané vody do topných okruhů. Integrace oběhového čerpadla a přepouštění zajišťuje, že systém může udržovat průtok i tehdy, když jsou některé okruhy uzavřeny. Účinnost a trvanlivost jednotky závisí na kvalitě tepelného média, přesnosti vyvažování průtoku a na absenci částic v systému.

Údržba a provoz

Pravidelná údržba zahrnuje kontrolu integrity všech těsnění a spojů, ověření provozu oběhového čerpadla a zajištění, že jsou vyvažovací ventily správně nastaveny. Systém by měl být očištěn před uvedením do provozu, zejména při kombinaci podlahového a radiátorového vytápění, aby byly odstraněny eventuální nečistoty, které by mohly způsobit zablokování nebo poškození. Doporučuje se použít systémové léčivo, jako je GEL.LONG LIFE 100, k prevenci koroze a usazování. V návodu není uvedeno žádné konkrétní intervaly údržby, ale pravidelné kontroly jsou doporučovány, aby byla zajištěna pokračující výkon a bezpečnost.

Nejčastější otázky

Lze jednotku UNIMIX použít s oběma typy topných okruhů – podlahovým a radiátory?
Ano, jednotka je navržena tak, aby podporovala kombinované topné systémy. Obsahuje rozdělovač s individuálními regulátory průtoku a třícestný směšovací ventil, který umožňuje fungovat jak pro podlahové, tak pro radiátorové topné okruhy.

Je funkce vypnutí oběhového čerpadla zahrnuta ve standardní konfiguraci jednotky?
Ne, funkce vypnutí oběhového čerpadla není součástí standardní konfigurace. Musí být řízena externě pomocí termostatu nebo systému budovové automatizace.

Jaký typ skříně je vhodný pro stěnové montážní řešení?
Při stěnovém montážním řešení by měl být kód skříně určen s příponou 'N'. To zajistí, že jsou zahrnuty správné montážní tyče a skříň.

Lze jednotku nainstalovat bez skříně?
Ano, jednotku lze nainstalovat i bez skříně, pokud je zadán kód bez jakékoli přípony. Toto je vhodné pro instalace, kde je místo omezené nebo kde má být jednotka integrována do vlastního kabinetu.
