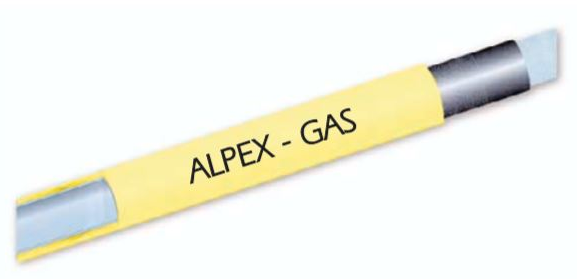

ALPEX-GAS multilární potrubí, 20 x 2 - 5 m tyč IVAR.ALPEX-GAS

Detailní popis produktu

Plynové rozdělovací soustavy v obytných a komerčních budovách vyžadují spolehlivá, koroze odolná potrubní řešení, která dokáží zvládnout proměnlivé provozní podmínky. Multilární plynové potrubí IVAR.ALPEX-GAS bylo speciálně vyvinuto pro takové aplikace. Nejčastěji se používá v domácích plynových rozvodech, kde spojuje plynové činidla s spotřebiči nebo rozdělovacími body. Instalatéři pracující na nových stavbách nebo rekonstrukcích musí zajistit, že potrubí je správně rozměrově navrženo a připojeno pomocí schválených stlačovacích spojek, aby byla zajištěna integrita a bezpečnost celé soustavy.

Typické aplikace zahrnují rodinné domy, bytové domy a malé komerční objekty, kde je plyn dodáván z centrálního činidla. Potrubí musí být integrováno do soustavy, která udržuje tlak v rozmezí PN 5 až PN 10 a pracuje v uvedeném teplotním rozsahu. Multilární konstrukce zajišťuje odolnost vůči vnitřní korozi a mechanickému poškození během instalace.

Technické parametry

Prováděcí teplotní rozsah -20 °C až +60 °C umožňuje použití potrubí jak v chladných, tak i teplých prostředích, včetně nevyhřívaných technických místností a izolovaných stěn. Jmenovitý tlakový stupeň PN 10 určuje maximální tlak, který potrubí dokáže přenášet za normálních podmínek, zatímco maximální provozní tlak PN 5 zajišťuje dlouhodobou spolehlivost. Tyto parametry jsou zásadní pro správné navržení soustavy a výpočty tlakových ztrát.

Instalace a připojení

Instalace potrubí IVAR.ALPEX-GAS vyžaduje použití stlačovacích spojek IVAR.PRESS-GAS, které jsou jedinou schválenou metodou pro spojování potrubí. Potrubí se dodává v 5 m tyčích a musí být příslušně zkráceno na požadovanou délku vhodným potrubním řezacím nástrojem. Připojení se provádí vložením potrubí do spojky a následným připevněním stlačovacího prstence a pouzdra podle pokynů výrobce. Instalatéři by měli ověřit, že potrubí je plně zasunuto do spojky a že stlačovací pouzdro je správně zapojeno, aby se zabránilo únikům.

Běžné chyby při instalaci zahrnují použití nesprávných spojek, nedostatečné vyčištění konců potrubí před montáží a nadměrné síly během stlačování. Tyto chyby mohou vést k únikům nebo předčasnému poškození. Minimální objednávka je 5 m, další délky se přidávají po 5 m. Potrubí není vhodné pro použití s pájenými nebo závitovými spojkami.

Kompatibilita a příslušenství

Potrubí IVAR.ALPEX-GAS je kompatibilní pouze se stlačovacími spojkami IVAR.PRESS-GAS. Tyto spojky je třeba objednat zvlášť a zahrnují ohyby, křížení, přechody a uzavírací kroužky. Potrubí není kompatibilní s jinými typy plynových spojek ani s alternativními potrubními materiály, jako je měď nebo ocel. Instalatéři by měli zajistit, že všechny spojky pocházejí ze stejného výrobce a série, aby byla zajištěna integrita soustavy a dodržení bezpečnostních norem.

Technický popis pro projektanty

Multiplární konstrukce potrubí IVAR.ALPEX-GAS zahrnuje vnitřní vrstvu sítěného polyethylenu (PE-X), prostřední posilovací hliníkovou vrstvu a vnější vrstvu PE-X. Hliníková vrstva zároveň zajišťuje tepelnou stabilitu a zabrání pronikání plynu. Potrubí je vhodné pro použití v nízkotlakých plynových soustavách a musí být integrováno do systému, který udržuje tlak v rámci uvedeného PN rozsahu. Dlouhodobá spolehlivost závisí na správné instalaci, použití schválených spojek a dodržování limitů provozního tlaku a teploty.

Služba a provoz

Po instalaci potrubí IVAR.ALPEX-GAS nepotřebuje pravidelnou údržbu. Doporučuje se však pravidelné vizuální kontroly, aby byly zjištěny případná mechanická poškození, koroze nebo úniky. Soustava by měla být testována na tlakovou integritu při uvedení do provozu a pravidelně během běžné údržby. V technické dokumentaci nejsou uvedena konkrétní intervaly údržby, ale dodržování místních plynových bezpečnostních předpisů je zásadní.

Nejčastější otázky

Může být potrubí IVAR.ALPEX-GAS použito s jinými typy plynových spojek?
Ne, potrubí musí být připojeno pouze pomocí stlačovacích spojek IVAR.PRESS-GAS. Jiné typy spojek nejsou kompatibilní a mohou ohrozit integritu soustavy.

Je potrubí vhodné pro použití na venkovní instalace?
Ano, pokud je instalace v rámci uvedeného teplotního rozsahu -20 °C až +60 °C a potrubí je chráněno před přímým mechanickým poškozením. Multilární konstrukce poskytuje odolnost vůči vnějším vlivům.

Může být potrubí použito pro vysokotlaké plynové soustavy?
Ne, maximální provozní tlak je omezen na PN 5 pro dlouhodobý provoz. Krátkodobý tlak může dosáhnout až PN 10, ale tento limit nesmí být překročen během normálního provozu.

Jaká je minimální objednávací jednotka tohoto potrubí?
Minimální objednávka je 5 m, další délky jsou k dispozici po 5 m. Potrubí se dodává ve formě tyčí a musí být při instalaci zkráceno na požadovanou délku.
