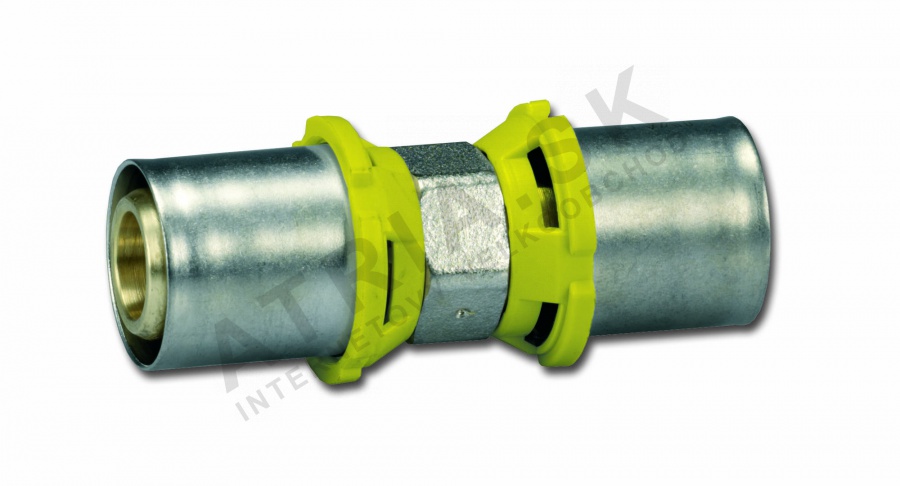

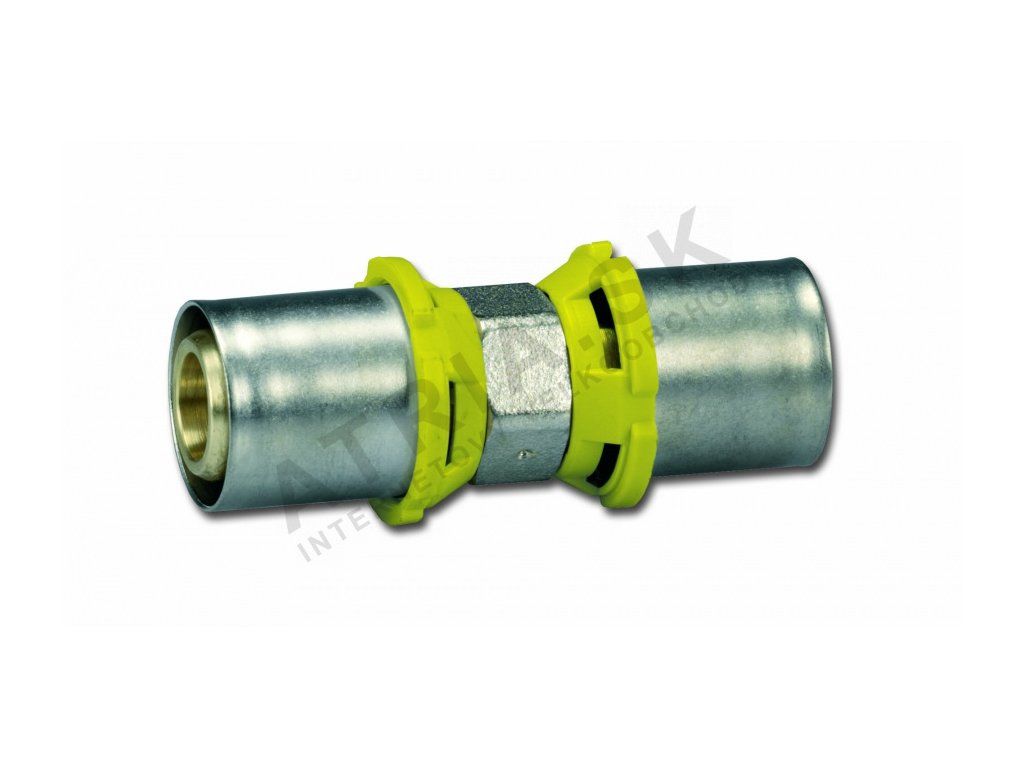

Vložka PRESS-GAS, 20 x 20 IVAR.PT 5700-GAS
Kód: 510006GASSouvisející produkty
Detailní popis produktu
Přípojky na stlačení jsou základními komponenty moderních plynových distribučních systémů, zejména v bytových a obchodních budovách, kde jsou spolehlivé a netěsné spoje kritické. Tyto systémy často vyžadují flexibilní řešení potrubí, která mohou přijmout tepelné roztažnosti a vibrace. Přípojka IVAR.PT 5700-GAS je speciálně navržena pro stejnorozměrné spoje v potrubí ALPEX-GAS, zajišťuje bezpečné a odolné spoje jak při nových instalacích, tak při rozšíření systému. Instalatéři pracující na plynových liniích pro topná zařízení, větrací jednotky a průmyslové plynové systémy budou mít s touto přípojkou spokojenost díky její mechanické a tepelné výkonnosti.
Properní výběr a instalace přípojek na stlačení jsou klíčové pro integritu systému. Přípojka musí odpovídající rozměrům potrubí a požadovanému pracovnímu tlaku. V plynových systémech, kde je bezpečnost nejvyšší prioritou, je nutné použít certifikované nástroje a správné techniky montáže, aby se zabránilo únikům a zaručila se dlouhodobá spolehlivost.
Technické parametry
| Materiál | Bronz CW617N |
|---|---|
| Provozní teplota | -20 °C |
| Jmenovitý tlak | PN 10 |
| Hmotnost | 0,082 kg |
| Kód | 510006GAS |
| Značka | IVAR |
Montáž a spojení
Přípojka IVAR.PT 5700-GAS se montuje pomocí kleští typu B podle normy PN 704 05. Je navržena pro stejnorozměrné spoje, což znamená, že musí být použita s potrubím ALPEX-GAS stejného průřezu. Montáž zahrnuje umístění přípojky na koncích potrubí a aplikaci správného množství tlaku kleštěmi, aby byla přípojka stlačena a vytvořen bezpečný spoj. Je důležité ověřit, že kleště jsou správně zarovnány a že přípojka je plně sedící, než se aplikuje tlak. Běžné chyby při montáži zahrnují použití nesprávných kleští, nedostatečný tlak nebo nedostatečné vyčištění konců potrubí, což může ohrozit integritu spoje.Kompatibilita a příslušenství
Tato přípojka je kompatibilní pouze s potrubím ALPEX-GAS stejného průměru. Není vhodná pro použití s jinými typy nebo průměry potrubí. Pro montáž je nutné použít kleště typu B podle normy PN 704 05. Pro standardní montáž nejsou potřeba žádná další příslušenství, ale doporučuje se mít k dispozici náhradní těsnění a čisticí nástroje pro údržbu nebo přeinstalaci. Pro tento model nejsou uvedeny žádné související produkty.Technický pozadí pro návrháře
Přípojka pracuje na principu stlačení, kdy mechanické stlačení vytváří těsný a netěsný spoj. Tělo z bronzu CW617N poskytuje vysokou pevnost a odolnost proti korozi, což z ní dělá vhodný prvek pro plynové systémy vystavené různým podmínkám. Těsnící materiál HNBR zajišťuje flexibilitu a odolnost při tepelném cyklování. Přípojka se integruje do systému tím, že vytváří tuhé spojení mezi částmi potrubí. Doba životnosti a účinnost přípojky závisí na správné technice montáže, kvalitě konců potrubí a provozních podmínkách v systému. Návrháři by měli zajistit, aby systémový tlak a teplota nepřekročily stanovené limity, aby se zabránilo předčasnému selhání.Údržba a provoz
Pro tuto přípojku nejsou stanoveny konkrétní intervaly údržby. Během pravidelných kontrol se doporučuje kontrolovat případné známky mechanického poškození, jako jsou trhliny nebo deformace, a zajistit, že spoj zůstává netěsný. Přípojka nevyžaduje pravidelnou údržbu, ale jakékoliv podezření na problémy by mělo být okamžitě vyřešeno výměnou ovlivněného prvku. Těsnící materiál může v průběhu času degradovat, pokud je vystaven extrémním podmínkám mimo stanovený provozní rozsah.Nejčastější otázky
Může být přípojka IVAR.PT 5700-GAS použita s jinými typy potrubí?
Ne, je navržena speciálně pro potrubí ALPEX-GAS stejného průměru. Použití s jinými typy nebo velikostmi potrubí může vést k nebezpečnému spojení.
Jaký typ kleští je potřeba pro montáž?
Kleště typu B podle normy PN 704 05.
Je přípojka vhodná pro použití v nevyhřívaných místnostech?
Ano, provozní teplotní rozsah zahrnuje -20°C, což z ní dělá vhodný prvek pro nevyhřívané prostory, jako jsou podkrovy nebo sklepy.
Může být přípojka znovu použita po montáži?
Ne, jakmile je přípojka stlačena, nelze ji znovu použít. Pro jakoukoliv přeinstalaci nebo výměnu je třeba nainstalovat novou přípojku.
Doplňkové parametry
| Kategorie: | IVAR.PT 5700-GAS (R) - VSUVKY |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.082 kg |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | mosaz CW617N |
| Provozní teplota: | -20 °C |
