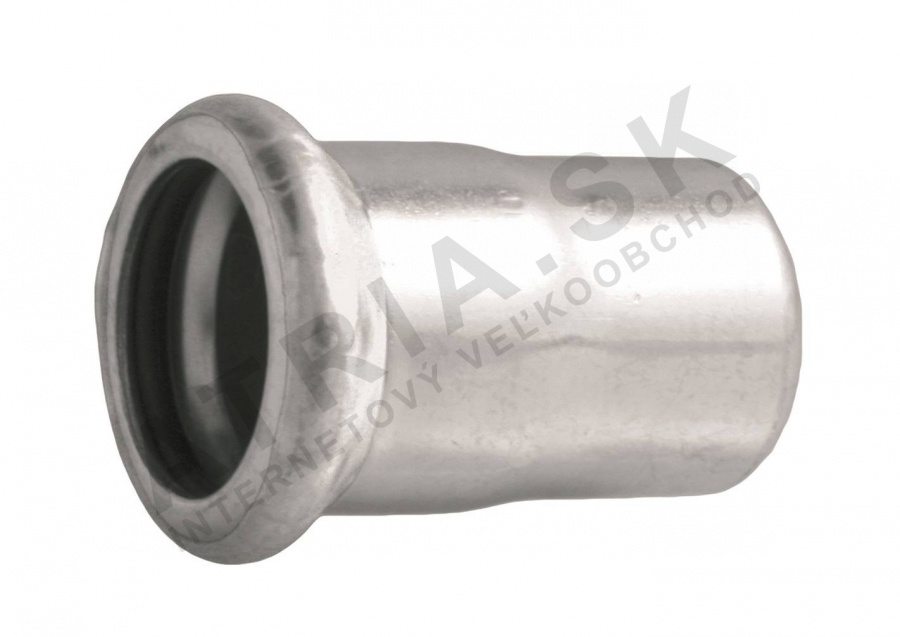

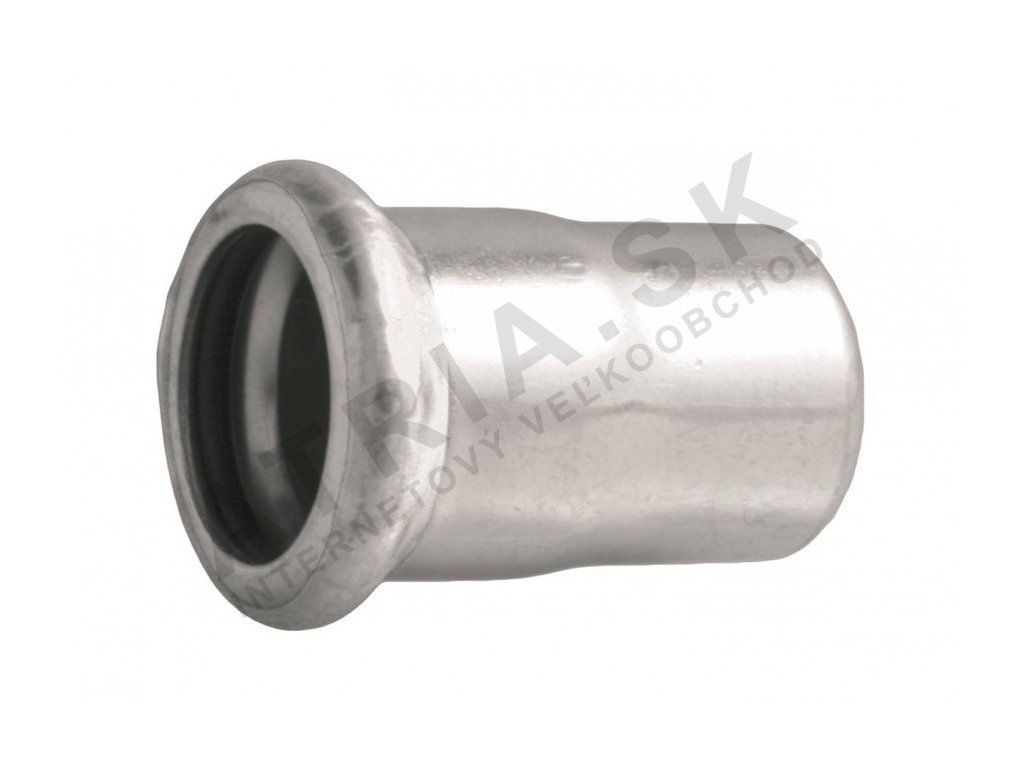

Stopper 22 IVAR.IVC50

Detailní popis produktu

Stlačovací stopy jako IVAR IVC50.22 jsou základními komponenty uzavřených tlakových systémů, včetně centrálního vytápění, požární ochrany a průmyslových vzduchových nebo plynových linek. Instalatéři a technici pracující na stlačovacích ocelových potrubních systémech používají tyto stopy k bezpečnému uzavření nevyužitých konců trubek. IVC50.22 se často vyskytuje v bytových, obchodních a průmyslových budovách, kde jsou vyžadovány netěsné a bezúdržbové spoje. Je zvláště vhodný pro systémy, kde svařování nebo závitové spoje nejsou praktické nebo nežádoucí.

Pro správné uzavření konců trubek je kritická integrity systému, zejména v tlakových prostředích. IVC50.22 zajistí těsné spojení při použití kompatibilních stlačovacích nástrojů a poskytuje odolnost vůči vysokému tlaku a širokému rozsahu provozních teplot. Jeho lehký design a jednoduchá montáž z něj činí vhodný pro jak nové instalace, tak úpravy systémů.

Technické parametry

Materiál	Uhlíková ocel s galvanickým povlakem
Provozní teplota	-20 °C
Jmenovitý tlak	PN 16
Odolnost vůči vysokému tlaku až do	16 bar
Hmotnost	0,045 kg
Kód	IVC50.22
Značka	IVAR

IVC50.22 má jmenovitý tlak PN 16, což znamená, že vydrží vnitřní tlak až do 16 bar. Je vhodný pro použití při teplotách až do -20°C a až do maximální teploty +120°C. Tyto parametry jsou klíčové pro výběr správné komponenty pro danou aplikaci, zejména v systémech, kde jsou běžné tepelné dilatace a tlakové kolísání.

Montáž a spojení

IVC50.22 se montuje pomocí stlačovacího nástroje kompatibilního s čelistmi typu M. Indikátor stlačení zajistí, že komponenta je správně sedící a těsně uzavřená. Stoper musí být zcela stlačen, dokud není indikátor zapojen, aby se zabránilo únikům. Velikost spojení je 22 mm a montážník by měl ověřit, že konec trubky je čistý a bez ostrých hran. Běžné chyby zahrnují nedokonalé stlačení, což může vést k únikům, nebo použití nekompatibilních nástrojů, které nejsou v souladu s indikátorem stlačení.

Kompatibilita a příslušenství

IVC50.22 je kompatibilní s dalšími IVAR stlačovacími komponentami sérií IVC50 a IVC51. Je navržen pro použití s uhlíkovými ocelovými trubkami a vyžaduje stlačovací nástroj s čelistmi typu M pro správnou montáž. Nejsou potřeba žádné další povrchové povlaky nebo těsnící prostředky, ale EPDM těsnicí kroužek musí zůstat nepoškozený pro těsné uzavření. Pro tento model nejsou k dispozici žádné související produkty.

Technický pozadí pro projektanty

IVC50.22 funguje na principu mechanické deformace, kdy stlačovací nástroj stlačí stoper kolem konce trubky, aby vytvořil netěsné uzavření. Tělo z uhlíkové oceli s galvanickým povlakem poskytuje konstrukční pevnost a odolnost proti korozi, zatímco EPDM těsnicí kroužek zajistí těsné uzavření v celém rozsahu provozních teplot. Tato kombinace materiálů umožňuje integraci do systémů s různými médi, včetně vody, sušeho vzduchu a inertních plynů. Doba životnosti a účinnost závisí na správné montáži, kvalitě stlačení a na absenci mechanického namáhání spojení.

Služba a provoz

IVC50.22 nevyžaduje pravidelnou údržbu, pokud je správně nainstalován. Je však vhodné provádět pravidelné vizuální kontroly, aby se zkontrolovaly známky mechanického poškození nebo koroze. Pokud je podezření na únik, stoper by měl být odstraněn a nahrazen. V technických datech nejsou uvedena žádná konkrétní období pro servis.

Nejčastější otázky

Může být IVC50.22 použit s jinými stlačovacími nástroji než typ M?
Ne, stoper musí být nainstalován pomocí stlačovacího nástroje s čelistmi typu M, aby byl indikátor stlačení správně zapojen.

Je IVC50.22 vhodný pro použití s inertními plyny?
Ano, stoper je kompatibilní s inertními plyny jako součást svého určeného průmyslového využití.

Může být IVC50.22 použit ve solárních systémech pro vytápění vody?
Ano, rozsah provozních teplot a odolnost vůči tlaku z něj činí vhodný pro potrubí solárních systémů.

Je IVC50.22 vyžadován nějaký povrchový povlak nebo těsnící prostředek?
Ne, stoper je navržen tak, aby byl netěsný při správném stlačení bez použití dalších prostředků.
