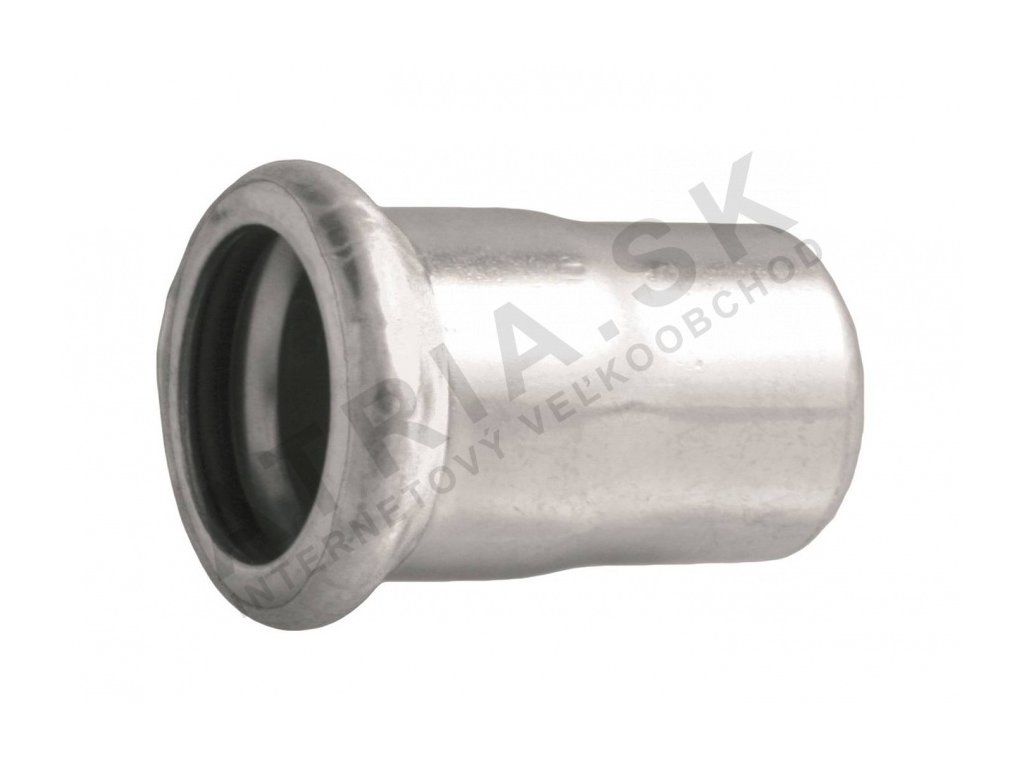

Stopper 88.9 IVAR.IVC50

Detailní popis produktu

Tento zátkový kryt se běžně používá v centrálních topných, chladicích, požárních a klimatizačních systémech. Je vhodný pro těsnění konců potrubí v uzavřených tlakových systémech, kde je vyžadována bezpečná a netěsná spojka. Produkt je navržen pro použití s tiskovými nástroji a je kompatibilní s čelistmi typu M. Často se používá v průmyslových a komerčních budovách, včetně těch s solárními topnými systémy a tlakovými vzduchovými nebo inertními plynovými okruhy.

Instalatéři pracující s tiskovými systémy najdou tento zátkový kryt ideální pro těsnění nepoužívaných konců potrubí nebo pro dočasné blokování během instalace. Je zvláště užitečný v systémech, kde se nepřihlíží k svařování nebo závitovým spojkám, jako jsou uzavřené topné okruhy nebo chladicí potrubí. Zátkový kryt není certifikován pro aplikace s pitnou vodou a musí být instalován podle specifikací výrobce, aby byla zajištěna integrity systému.

Technické parametry

Materiál	uhlíková pozinkovaná ocel
Prováděcí teplota	-20 °C
Jmenovitý tlak	PN 16
Odolnost proti vysokému tlaku až	16 bar
Hmotnost	0,504 kg
Kód	IVC50.89
Značka	IVAR

Prováděcí teplotní rozsah od -20 °C do +120 °C umožňuje použití zátkového krytu v širokém rozsahu prostředí, včetně systémů s chladnou vodou a vysokoteplotními topnými aplikacemi. Jmenovitý tlak PN 16 znamená, že může zvládat tlaky až 16 bar, což ho činí vhodným pro tlakové systémy, jako jsou požární potlačovací systémy nebo průmyslové vzduchové okruhy. Výběr materiálu zaručuje odolnost proti korozi a mechanickému poškození, zatímco EPDM těsnící kroužek poskytuje spolehlivé těsnění při správné instalaci.

Instalace a připojení

Zátkový kryt se instaluje pomocí tiskového nástroje kompatibilního s čelistmi typu M. Indikátor tisku musí být plně zapnut, aby byla zajištěna bezpečná spojka. Zátkový kryt je navržen pro použití s potrubím o průměru až 54 mm. Před instalací musí být konec potrubí čistý a bez ostrých hran, aby byl zajištěn správný sednutí zátkového krytu. Běžnou chybou je nedostatečné stlačení zátkového krytu do potrubí, což může vést k únikům nebo selhání systému. Po instalaci musí být indikátor tisku zřetelně viditelný, aby bylo potvrzeno správné zapnutí.

Kompatibilita a příslušenství

Zátkový kryt je kompatibilní s IVAR tiskovými systémy a je určen pro použití s uhlíkovými ocelovými potrubími. Není kompatibilní s systémy vyžadující povrchové inhibitory. K instalaci nejsou potřeba žádné další příslušenství, ale je důležité zajistit, že tiskový nástroj je správně kalibrován pro průměr potrubí. K tomuto modelu nejsou uvedeny žádné související produkty.

Technický pozadí pro projektanty

Zátkový kryt funguje jako těsnící zařízení pro tiskové systémy, využívá deformace kovu k vytvoření těsné spojky. Konstrukce z uhlíkové pozinkované oceli zajišťuje odolnost a odolnost proti korozi, zatímco EPDM těsnící kroužek zajišťuje vodotěsné těsnění. Vlastnosti materiálu umožňují efektivní provoz v obou nízkoteplotních i vysokoteplotních prostředích. Integrace do systému závisí na průměru potrubí a použitém tiskovém nástroji. Trvanlivost je ovlivněna kvalitou instalace a provozními podmínkami, jako jsou tlakové a teplotní kolísání.

Služba a provoz

Pro tento produkt nejsou uvedeny konkrétní intervaly údržby. Během pravidelných kontrol systému se doporučuje prohlédnout zátkový kryt na známky opotřebení, deformace nebo úniku. Pokud indikátor tisku není plně zapnut nebo zátkový kryt vypadá poškozený, musí být okamžitě vyměněn. Zátkový kryt nesmí být použit v systémech, kde je vystaveno neustálému mechanickému namáhání nebo kde provozní podmínky překročí specifikované parametry.

Nejčastější otázky

Může být IVAR IVC50.89 použit v požárních systémech?
Ano, zátkový kryt je vhodný pro použití v potrubí pro požární vodní systémy, pokud zůstává pracovní tlak a teplota v rámci specifikovaných limitů.

Je zátkový kryt kompatibilní s inertními plynovými systémy?
Ano, může být použit v tlakových suchých vzduchových nebo inertních plynových systémech, pokud je instalace provedena tiskovým nástrojem a indikátor tisku je plně zapnut.

Může být zátkový kryt použit v solárních topných systémech?
Ano, zátkový kryt je vhodný pro potrubí solárních systémů, pokud provozní teplota nepřekročí +120 °C a tlak zůstává v rámci jmenovitého tlaku PN 16.

Může být zátkový kryt použit s měděnými nebo nerezovými potrubími?
Ne, zátkový kryt je specificky navržen pro použití s uhlíkovými ocelovými potrubími a není kompatibilní s jinými materiály potrubí.
