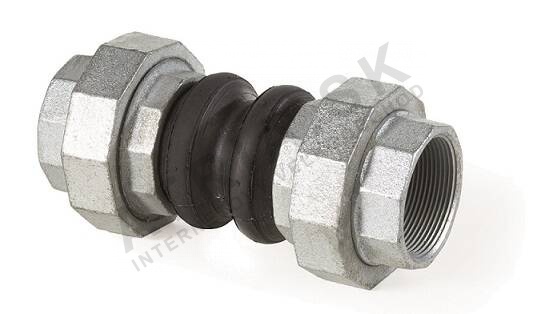

Závitový kaučukový kompenzátor - řada T8 - 5/4 palce; L=186mm; EPDM

Detailní popis produktu

Závitové kaučukové kompenzátory jsou zásadní komponenty v topných, větracích, klimatizačních (HVAC) a distribučních vodních systémech. Často se používají v průmyslových a komerčních budovách, včetně bytových komplexů, kde je třeba řídit tepelnou roztažnost a pohyb potrubí. Tyto zařízení pomáhají pohlcovat vibrace z čerpadel a ventilů, snižují napětí na potrubních spojích a zabraňují poškození způsobenému náhlými změnami tlaku. V aplikacích HVAC zajišťují stabilní provoz za různých zátěžových podmínek a podporují dlouhodobou integritu systému.

Properní výběr a instalace kompenzátorů jsou klíčové pro výkon systému. Montéžní firmy musí zohlednit konkrétní tepelné a mechanické podmínky systému, včetně provozních teplot a rozsahů tlaku. Kompenzátor musí také odpovídající charakteristikám tekutiny – například přítomnosti glykolu – aby se zabránilo degradaci materiálu nebo předčasnému selhání. Nesrovnání, nesprávné rozměry nebo špatná instalace mohou vést k únikům, snížení účinnosti nebo poškození zařízení.

Technické parametry

Materiál: - obal	Ocel galvanizovaná
Hmotnost	1,278 kg
Kód	T8500032
Značka	IVAR

Technické parametry definují provozní limity a kompatibilitu kompenzátoru. Maximální tlak 16 bar zajišťuje vhodnost pro vysokotlaké vodní systémy. Rozsah provozních teplot od -10°C do +100°C umožňuje použití v systémech studené i teplé vody. EPDM prvek je posilován nylonem, což zvyšuje odolnost a odolnost proti opotřebení. Závitové spoje dodržují normu ISO 228-1, což zajišťuje kompatibilitu se standardními potrubními přípojkami v evropských instalacích.

Instalace a připojení

K instalaci kompenzátoru nejprve zkontrolujte, zda je potrubí čisté a bez nečistot. Kompenzátor má ženské/ženské (F/F) závitové konce od 3/4 palce do 3 palce podle ISO 228-1. Montéžní firmy by měly ověřit, že závity jsou nepoškozené, a případně použít vhodný závitový těsnicí prostředek. Důležité je udržet správnou srovnání mezi připojenými potrubími, aby se zabránilo nerovnoměrnému zatížení kompenzátoru. Běžnou chybou je přetížení závitových spojů, což může poškodit těsnící plochy nebo způsobit nesrovnání. Vždy zkontrolujte doporučené momenty přítahu a toleranční meze uvedené výrobcem.

Kompatibilita a příslušenství

Tento kompenzátor je kompatibilní s širokou škálou potrubních systémů s ISO 228-1 závitovými připojeními. Lze jej integrovat do topných a chladících okruhů, vodovodních linek a systémů HVAC. Pro optimální výkon zajistěte, že připojené potrubí je správně podporováno a srovnáno. Podle návrhu systému mohou být potřeba další komponenty, jako jsou potrubní svorky, šroubení nebo expanzní klouby. Pro tuto verzi nejsou uvedena konkrétní příslušenství, ale běžné nástroje pro instalaci a těsnící prostředky jsou obvykle potřeba.

Technický pozadí pro projektanty

Kompenzátor pracuje tím, že umožňuje ovládanou axiální pohyblivost prostřednictvím flexibilního EPDM prvku. Tento prvek je posilován nylonem, což zvyšuje pevnost a odolnost proti mechanickému stresu. Ocelový obal s povlakem zinku poskytuje ochranu proti korozi a konstrukční podporu. Návrh umožňuje axiální stlačení a prodloužení v rámci stanovených mezí, což přijímá tepelné roztažnost a smršťování potrubního systému. Výběr EPDM zajišťuje kompatibilitu s vodou a glykolovými tekutinami, ale vylučuje použití s párou, plyny nebo hydrokarbovými kapalinami. Projektanti by měli zajistit, že kompenzátor je rozměrován podle očekávaného pohybu, a navrhnout systém tak, aby se vyhnul bočním nebo torzním silám, které by mohly přetížit komponentu.

Služba a provoz

Pravidelná inspekce je doporučena, aby bylo zajištěno, že kompenzátor zůstává v dobrém provozním stavu. Zkontrolujte známky opotřebení, trhliny nebo úniky v EPDM prvku a ověřte, že závitové spoje zůstávají bezpečné. Nejsou uvedena konkrétní intervaly údržby, ale jakákoli viditelná poškození nebo neobvyklý provoz by mělo vyvolat okamžité výměnu. Vyhněte se vystavení kompenzátoru tekutinám mimo jeho stanovenou kompatibilitu, protože to může urychlit degradaci materiálu. Ujistěte se, že provozní podmínky zůstávají v rámci uvedených mezí teploty a tlaku, aby byla zajištěna dlouhodobá spolehlivost.

Nejčastější otázky

Může být tento kompenzátor použit ve systému se směsmi glykolu?
Ano, je vhodný pro vodu s obsahem glykolu až do 50%. Vyšší koncentrace mohou ovlivnit integritu EPDM prvku.

Je tento kompenzátor vhodný pro systémy páry nebo plyn?
Ne, není vhodný pro páru, plyny nebo hydrokarbová média. EPDM prvek je nekompatibilní s těmito médiy.

Jaká je maximální provozní teplota pro tuto verzi?
Maximální provozní teplota je +100°C. Překročení této mez může snížit životnost EPDM prvku.

Jak by měl být kompenzátor srovnán během instalace?
Ujistěte se, že připojená potrubí jsou rovná a rovnoběžná. Vyhněte se úhlovému nesrovnání nebo bočním silám, protože mohou přetížit EPDM prvek a vést k předčasnému selhání.
