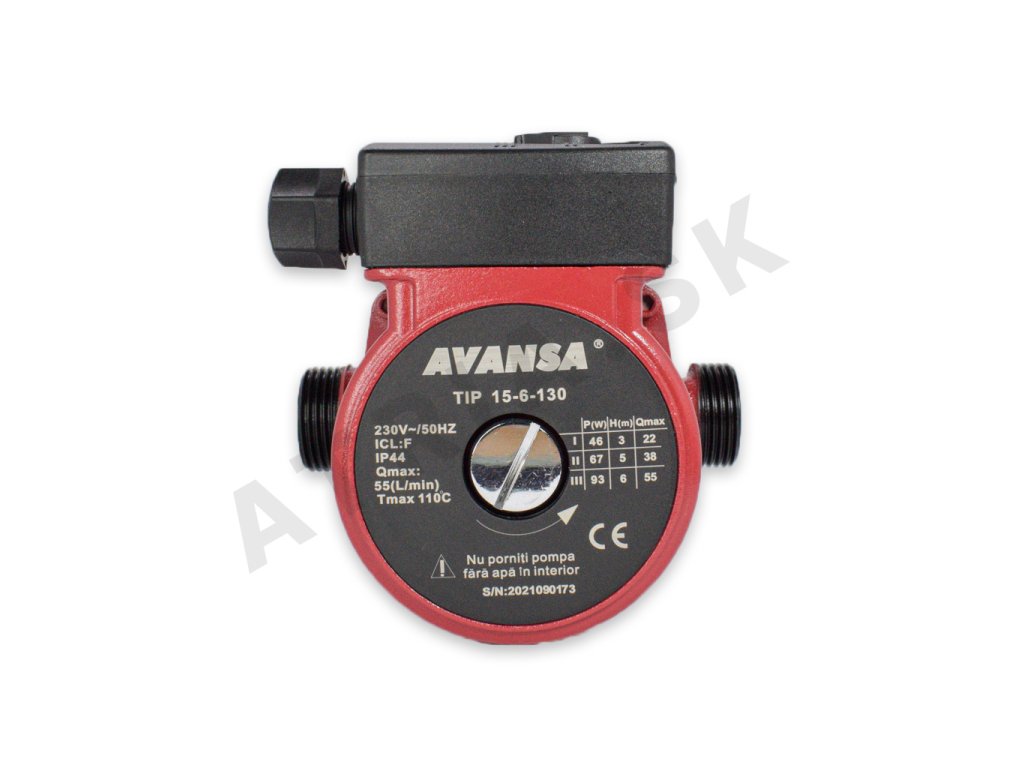

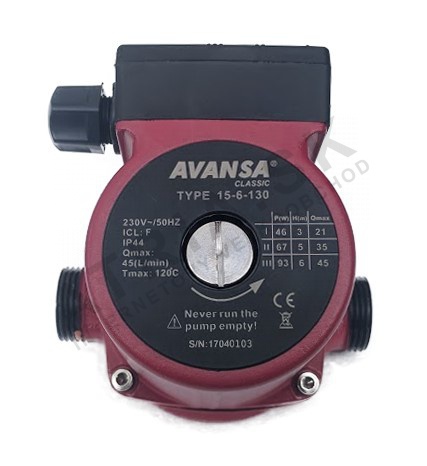

Avansa 15/6/130

Detailní popis produktu

Toto oběhové čerpadlo se běžně používá ve vodovodních systémech bytových a komerčních budov, včetně vytápění, chladné vody a klimatizačních aplikací. Často se instaluje do centrálních topných soustav, podlahových topných okruhů a průmyslových procesů vyžadujících řízený průtok vody. Kompaktní design umožňuje montáž i v úzkých strojovnách nebo výrobních prostorech. Montéři by měli zajistit správnou orientaci a zarovnání s potrubním systémem, aby se zabránilo omezení průtoku a vibracím.

Čerpadlo je navrženo tak, aby mohlo pracovat s různými rychlostmi, aby odpovídalo hydraulickým požadavkům systému. Díky standardním rozměrům připojení a montážním rozměrům lze snadno integrovat do stávajících systémů s minimálními úpravami. Čerpadlo není vhodné pro venkovní montáž kvůli své ochraně IP44 a musí být umístěno v suchém prostředí, aby byla zajištěna dlouhodobá spolehlivost.

Technické parametry

Rozměry balení (mm)	130/210/150
Jmenovitý průměr	DN 15
EAN	5949040800070
Hmotnost	2,35 kg
Kód	AVANSA 15/6/130
Značka	AVANSA

Čerpadlo nabízí tři různé výkony a průtoky v závislosti na vybrané rychlosti. Tyto parametry jsou klíčové pro správné rozměření systému a musí být v souladu s tlakovými a průtokovými požadavky instalace. Maximální průtok až 45L/min z něj dělá vhodné pro středně velké systémy, zatímco maximální tlak v potrubí 10 bar zajišťuje kompatibilitu s většinou bytových a lehkých průmyslových aplikací.

Instalace a připojení

Pro instalaci čerpadla nejprve ověřte, že napájecí napětí je 230V/50Hz a že elektrický obvod zahrnuje vhodné izolace a ochrany. Čerpadlo se připojuje potrubím DN15 s 1" závitem. Ujistěte se, že montážní plocha je rovná a stabilní, aby se zabránilo vibracím. Čerpadlo by mělo být namontováno vodorovně s výstupním směrem zarovnaným s požadovaným směrem průtoku. Běžné chyby při instalaci zahrnují nesprávnou orientaci, nezarovnání čerpadla s osou potrubí a nedostatečné utažení přírub. Vždy zkontrolujte integrity těsnění a ujistěte se, že tělo čerpadla není poškozeno, než zařízení napnete. Maximální teplota 120°C musí být zohledněna při výběru materiálů potrubí a izolace.

Kompatibilita a příslušenství

Toto čerpadlo je kompatibilní se standardními bytovými i průmyslovými vodními systémy, které pracují v rámci stanovených teplotních a tlakových mezí. Pro bezpečnou montáž mohou být potřeba dodatečné podpěrné konzoly, zejména v větších instalacích nebo tam, kde je potřeba omezit vibrace. Pro připojení čerpadla k systému použijte přírubu 1" x 6/4. Při výměně nebo údržbě čerpadla zajistěte, že všechny elektrické přípojky jsou odpojené a systém je vyrovnán, než zařízení odstraníte.

Technický popis pro projektanty

Toto oběhové čerpadlo pracuje s třírychlostným asynchronním dvoupólovým motorem, který vylučuje potřebu vnější ochrany proti přetížení. Motor je umístěn v litinovém těle s antikorozním sklovitým nátěrem, který poskytuje odolnost proti rzi a chemickému poškození. Podložka z keramického skla zajistí hladký chod a nízké ztráty třením, což přispívá k energetické účinnosti a prodloužení životnosti. Čerpadlo se integruje do systému prostřednictvím standardních závitových připojení a je navrženo tak, aby udržovalo konzistentní průtoky při různých zátěžových podmínkách. Možnost tří rychlostí umožňuje jemné ladění výkonu čerpadla podle požadavků systému, čímž se snižuje nepotřebná spotřeba energie. Maximální výška 6 metrů a tlak 10 bar z něj dělá vhodné pro systémy se střední hydraulickou odolností.

Údržba a provoz

Pravidelná údržba zahrnuje kontrolu elektrických přípojek na uvolnění a prohlídku těsnění na opotřebení nebo úniky. Čerpadlo by mělo být sledováno na neobvyklé hluky nebo vibrace, které mohou signalizovat opotřebení ložisek nebo špatné zarovnání. V dokumentaci nejsou uvedena žádná konkrétní období údržby; doporučuje se však pravidelné vizuální kontroly, aby byla zajištěna bezproblémová funkce.

Nejčastější otázky

Může být čerpadlo použito v uzavřeném topném systému?
Ano, čerpadlo je vhodné pro uzavřené systémy, jako jsou podlahové topení nebo okruhy s radiátory, pokud jsou dodržovány teplotní a tlakové limity.

Je čerpadlo kompatibilní s potrubím o průměru 3/4"?
Ano, čerpadlo podporuje připojení 3/4" prostřednictvím přiložené příruby, což umožňuje flexibilitu v rozměrech potrubí během instalace.

Jak se nastavuje rychlost čerpadla?

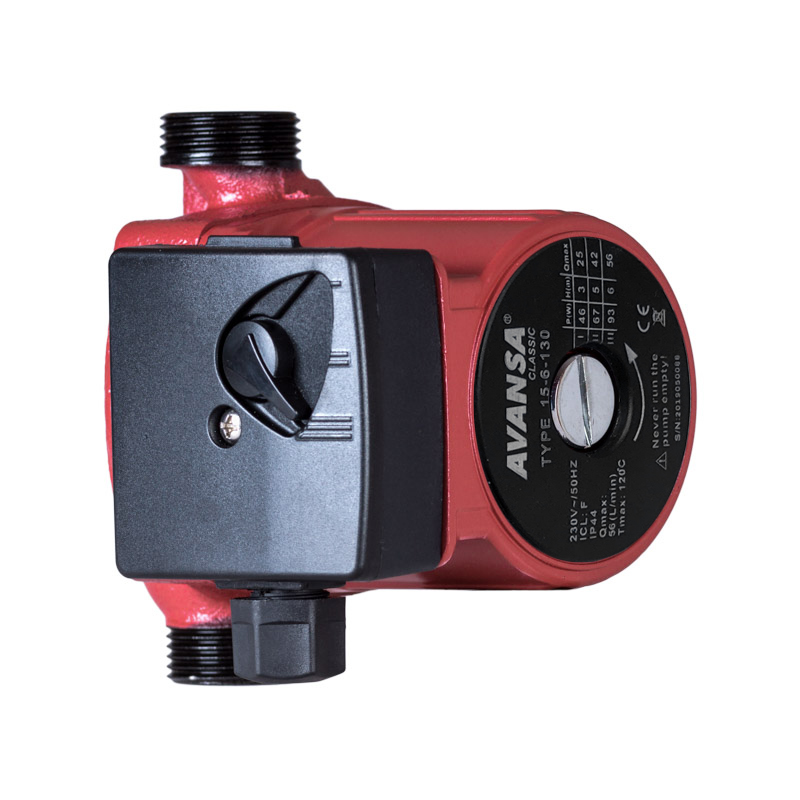

Rychlost se vybírá pomocí přepínače na svorkovém bloku, který umožňuje uživateli vybrat mezi třemi dostupnými výkony.

Může být čerpadlo namontováno svisle?
Ne, čerpadlo musí být namontováno vodorovně, aby bylo zajištěno správné zarovnání a zabránilo se poškození vnitřních komponent.
