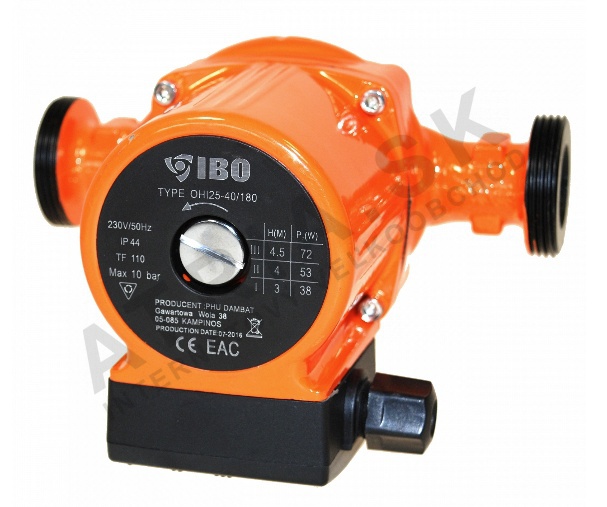

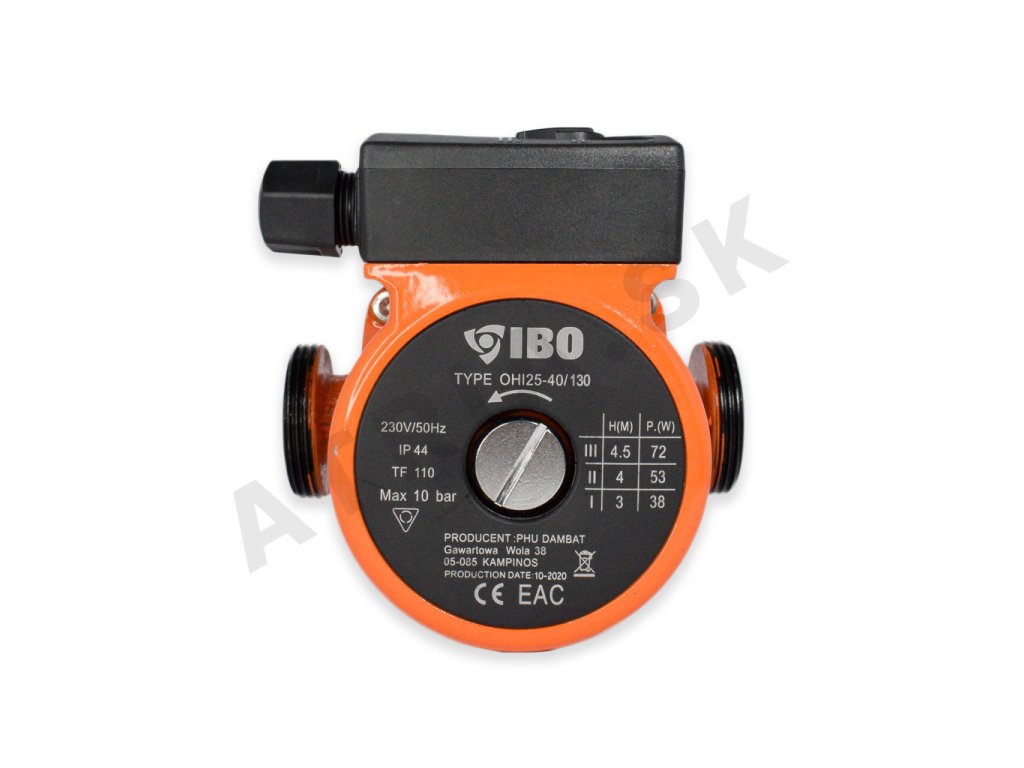

IBO OHI 25/40-130

Detailní popis produktu

Toto oběhové čerpadlo se často používá v otopných systémech pro bytové i komerční budovy, včetně podlahového vytápění a centrálního otopného oběhu. Je vhodné pro systémy, kde je potřeba proměnlivý průtok pro přizpůsobení zatížení. Čerpadlo se obvykle instaluje do uzavřených oběhových systémů, kde se teplota vody pohybuje mezi 2 °C a 110 °C. Často se nachází v kotelních, strojovnách nebo v blízkosti teplovodních zdrojů. Kompaktní rozměry a standardní montážní délka umožňují kompatibilitu s většinou stávajících skříní a potrubních rozvodů.

Při instalaci zajišťuje čerpadlo rovnoměrné rozdělení horké vody nebo topného média po celém systému. Třírychlostní nastavení umožňuje manuální úpravu průtoku a tlaku, což je zvláště užitečné v systémech s proměnlivým výkonem. Čerpadlo je navrženo pro použití s vodním médiem a není určeno pro chemická nebo olejová média. IP44 klasifikace zajišťuje ochranu proti prachu a stříkající vodě, což ho činí vhodným pro vnitřní prostředí s normální vlhkostí.

Technické parametry

Rozměry balení (mm)	140/170/130
Napájení	220-230V / 50Hz
Materiál ložisek	sklově keramický
Maximální průtok podle rychlosti (1/2/3)	18L/min / 36L/min / 48L/min
Maximální tlak v potrubí	10 bar
Jmenovitý proud	0,41 A
Montážní délka	130 mm
Ochrana	IP44
Potrubí	1" / DN25
Závitové spojení	1 1/2" (6/4") - 42 mm
Teplota média	2-110 °C
Výkon podle rychlosti (1/2/3)	38W / 53W / 72W
Výtlak	4 m
Hmotnost	2,3 kg
Kód	IBO OHI 25/40-130
Značka	AVANSA

Třírychlostní nastavení čerpadla poskytuje flexibilitu v průtoku a spotřebě energie. Při první rychlosti dodává 18 L/min s výkonem 38 W, zatímco při třetí rychlosti se průtok zvyšuje na 48 L/min s výkonem 72 W. Maximální tlak 10 bar a výtlak 4 m z něj činí vhodné pro systémy se střední hydraulickou odolností. Montážní délka 130 mm a 1 palcový průměr potrubí umožňují standardní instalaci ve většině otopných systémů.

Instalace a připojení

Čerpadlo by mělo být instalováno na horizontální část potrubí, aby byla zajištěna správná funkce a zabrání se uvírání vzduchu. 1 1/2 palcový závit (42 mm) vyžaduje kompatibilní potrubní přípojku s vnitřním průměrem DN25. Před instalací by měl být systém vyčerpán a očištěn, aby se zabránilo vniknutí nečistot do čerpadla. Montážní délka 130 mm umožňuje standardní umístění montážních závěsů a zarovnání s potrubím. Běžné chyby zahrnují nesprávnou orientaci závitu, nezarovnání čerpadla s osou potrubí a nedbalé upevnění montážních závěsů. Po instalaci by mělo být čerpadlo otestováno při každé rychlosti, aby se ověřila výkonová a tlaková funkce.

Kompatibilita a příslušenství

Čerpadlo je kompatibilní se standardními otopnými systémy, které používají vodu jako tepelné médium. Lze ho použít s termostatickými kohouty, expanzními nádoby a tlakově redukujícími kohouty. Pro systémy vyžadující elektronické řízení je třeba připojit externí řídicí jednotku zvlášť. Pro základní instalaci nejsou potřeba žádná další příslušenství, ale může být doporučeno tlakoměr a průtokoměr pro sledování výkonu systému. Čerpadlo není kompatibilní s olejovými nebo chemickými médii kvůli materiálům použitým ve své konstrukci.

Technický pozadí pro projektanty

Čerpadlo pracuje pomocí mechanického rotorového přepínače rychlosti, který upravuje otáčky motoru podle vybraného nastavení. Sklově keramická ložiska zmenšují tření a hluk, i při vyšších rychlostech. Činěný těleso s antikorozním nátěrem poskytuje odolnost vůči agresivním vodním prostředím, což zmenšuje potřebu časté údržby. Čerpadlo se integruje do systému připojením k hlavnímu oběhovému okruhu, aby průtok a tlak odpovídaly návrhovým parametrům systému. Doba životnosti a účinnost čerpadla závisí na kvalitě vody, na absenci abrazivních částic a na správné instalaci čerpadla do systému.

Údržba a provoz

Čerpadlo vyžaduje žádnou plánovanou údržbu díky svým odolným materiálům a uzavřené konstrukci. Je však třeba pravidelně kontrolovat, zda čerpadlo pracuje na správné rychlosti a zda nejsou přítomny vibrace nebo hluk. Pokud čerpadlo selže, lze odpojit řídicí jednotku od tělesa pro kontrolu nebo výměnu, aniž by bylo třeba odstranit celou jednotku. IP44 klasifikace zajišťuje, že čerpadlo je chráněno před prachem a vniknutím vody během normálního provozu. Nejsou požadovány žádné konkrétní intervaly údržby, ale čerpadlo by mělo být kontrolováno během údržby systému nebo v případě výskytu problémů s výkonem.

Nejčastější otázky

Může být čerpadlo použito v systémech podlahového vytápění?
Ano, čerpadlo je vhodné pro systémy podlahového vytápění díky nízkému hluku a proměnlivým nastavením průtoku, která umožňují přesné řízení rozdělení tepla.

Je čerpadlo kompatibilní s 1 palcovým potrubím?
Ano, čerpadlo je navrženo pro 1 palcové potrubí (DN25) a může být připojeno pomocí 1 1/2 palcového závitu (42 mm) na tělese čerpadla.

Může být čerpadlo provozováno při teplotách vyšších než 110 °C?
Ne, maximální provozní teplota média je 110 °C, jak je uvedeno v technických parametrech. Překročení této mez může poškodit vnitřní komponenty.

Může být čerpadlo řízeno externí řídicí jednotkou?
Ano, čerpadlo má mechanický přepínač rychlosti, ale lze ho také připojit k externí řídicí jednotce, pokud je potřeba proměnlivé řízení rychlosti pro automatizované systémy.
