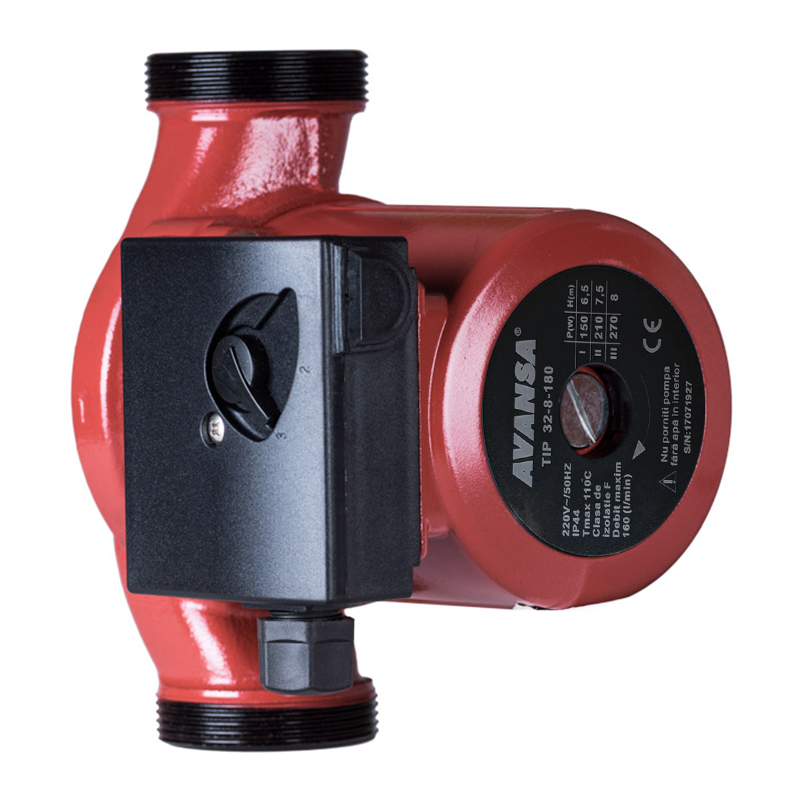

Avansa 32/8/180

Detailní popis produktu

Toto oběhové čerpadlo se běžně používá v bytových a lehkých průmyslových distribučních vodních systémech, kde jsou požadovány řízený průtok a tlak. Je vhodné pro aplikace jako centrální vytápění, oběh teplé vody a klimatizační systémy. Čerpadlo je navrženo pro instalaci do strojoven, kotelny nebo technických místností, kde může být integrováno do uzavřených systémů. Kompaktní rozměry a lehká konstrukce umožňují jeho použití i v omezeném prostoru, zatímco klasifikace IP44 zajišťuje bezpečný provoz v prostředí s omezeným vystavením vlhkosti.

Jeho třírychlostní provoz umožňuje jemné ladění průtoku podle požadavků systému, což zvyšuje jeho přizpůsobivost různým konfiguracím systému. Asynchronní motor nepotřebuje ochranu proti přetížení, což zjednodušuje elektrickou integraci. Čerpadlo je určeno pro použití s vodou nebo vodními roztoky v teplotním rozmezí -10°C až +110°C. Vzdálenost mezi sacím a výtlačným hrdlem je 180 mm, což je důležité pro správné zarovnání při instalaci.

Technické parametry

Rozměry pro balení (mm)	150/210/180
Maximální pracovní tlak	10 bar
DN sací (mm)	32
DN výtlačný (mm)	32
Stupeň ochrany	IP44
Materiál, části čerpadla	litina / plast
Maximální průtok (l/min)	160
Napětí (V)	230
Výkon elektrického motoru	150/210/270 W
Rozměr připojení	2 palce
Rozměry V x Š x H (cm)	19,5 x 14,5 x 15,5
Teplota čerpaného média	-10 až +110°C
Třída izolace	FH
Hmotnost (kg)	3,0
Výška čerpaní (m)	8
Vzdálenost mezi sacím a výtlačným hrdlem	180 mm
EAN	5949040800452
Kód	AVANSA 32/8/180
Značka	AVANSA

Maximální pracovní tlak čerpadla 10 bar a výška čerpaní 8m z něj dělají vhodný prvek pro systémy vyžadující střední tlak a výšku. Připojení DN32 a rozměr závitu 2 palce jsou běžné pro mnoho potrubních a vytápěcích systémů. Třírychlostní motor umožňuje nastavení průtoku a klasifikace IP44 zajišťuje ochranu proti prachu a stříkající vodě. Tyto parametry jsou základní pro správné rozměření a kompatibilitu systému.

Instalace a připojení

Čerpadlo by mělo být instalováno do stabilní a vyrovnané pozice, aby byl zajištěn správný provoz. Sací a výtlačná hrdla jsou závitová v rozměru 2 palce, což vyžaduje kompatibilní potrubní přípojky. Doporučuje se zůstat minimální volný prostor kolem čerpadla, aby bylo možné provádět údržbu a kontrolu. Vzdálenost mezi sacím a výtlačným hrdlem je 180 mm, proto musí být rozvrh potrubí navržen tak, aby tento rozměr zahrnoval a zabránil nesprávnému zarovnání a zatížení přípojek. Před uvedením do provozu by měl instalátor ověřit, že elektrické napájení odpovídá požadavku 230 V a že výkon motoru (150/210/270 W) je vhodný pro zvolené nastavení rychlosti. Přepínač rychlosti je namontován na svorkovém bloku a musí být nastaven podle hydraulických požadavků systému. Běžné chyby při instalaci zahrnují nesprávnou orientaci čerpadla, nedostatečnou podporu potrubí a nesprávné zarovnání hrdel, což může vést k vibracím a předčasnému opotřebení.

Kompatibilita a příslušenství

Čerpadlo je kompatibilní se standardními DN32 závitovými přípojkami a systémy s potrubím o rozměru 2 palce. Je vhodné pro použití v uzavřených vytápěcích systémech, oběh teplé vody a průmyslových oběhových systémech. Pro správnou integraci do systému se doporučuje nainstalovat nezpětný ventil za čerpadlem, aby se zabránilo návratu média, a tlakový měřicí přístroj pro sledování výkonu systému. V uzavřených systémech může být také potřeba nainstalovat tepelnou roztažnostní nádrž, aby byla kompenzována tepelná roztažnost média.

Technický pozadí pro projektanty

Čerpadlo pracuje na třírychlostním asynchronním motoru, který umožňuje proměnlivý průtok bez potřeby vnější ochrany proti přetížení. Litinové a plastové komponenty poskytují dobrou mechanickou odolnost a odolnost proti korozi ve vodních prostředích. Klasifikace IP44 zajišťuje, že čerpadlo může pracovat v suchých a vlhkých místnostech, ale není vhodné pro plnou ponoření nebo vystavení vysokému tlaku vody. Třída izolace motoru FH umožňuje provoz v prostředí s vyššími teplotami, což z něj dělá vhodný prvek pro vytápěcí systémy. Výkon čerpadla je ovlivněn viskozitou a teplotou čerpaného média, stejně jako stavem vnitřních komponent. Pravidelná kontrola mechanického těsnění a ložisek je důležitá pro udržení účinnosti a prevenci úniků.

Údržba a provoz

Čerpadlo vyžaduje minimální údržbu, ale pravidelné kontroly by měly být prováděny, aby byl zajištěn správný provoz. Motor a tělo čerpadla by měly být kontrolovány na známky opotřebení nebo poškození a elektrické připojení by mělo být ověřeno na pevnost a integritu izolace. Čerpadlo by mělo být testováno pod zatížením, aby bylo potvrzeno, že zvolené nastavení rychlosti poskytuje požadovaný průtok a tlak. Čerpadlo by mělo být vypnuto během údržby nebo když systém není v provozu, aby bylo zabráněno nadměrnému opotřebení. Teplota čerpaného média by měla být v rámci specifikovaného rozmezí -10°C až +110°C, aby nedošlo ke poškození částí čerpadla. V technických datech nejsou uvedena konkrétní intervaly údržby, ale čerpadlo by mělo být pravidelně kontrolováno jako součást běžné údržby systému.

Nejčastější otázky

Může být čerpadlo použito v uzavřeném vytápěcím systému?
Ano, čerpadlo je vhodné pro použití v uzavřených vytápěcích systémech, kde může poskytovat oběh pro radiátory nebo podlahové vytápění.

Je čerpadlo vhodné pro venkovní instalaci?
Ne, klasifikace IP44 poskytuje ochranu proti stříkající vodě, ale ne proti plnému ponoření nebo silnému dešti, proto by mělo být nainstalováno v chráněném prostoru.

Může být čerpadlo použito s glykolovými roztoky?
Podle technického listu výrobce je čerpadlo vhodné pro použití s vodními roztoky v rámci specifikovaného teplotního rozmezí.

Jak se nastavuje rychlost čerpadla?
Rychlost čerpadla se nastavuje pomocí přepínače namontovaného na svorkovém bloku, který umožňuje uživateli vybrat jedno ze tří nastavení rychlosti podle hydraulických požadavků systému.
