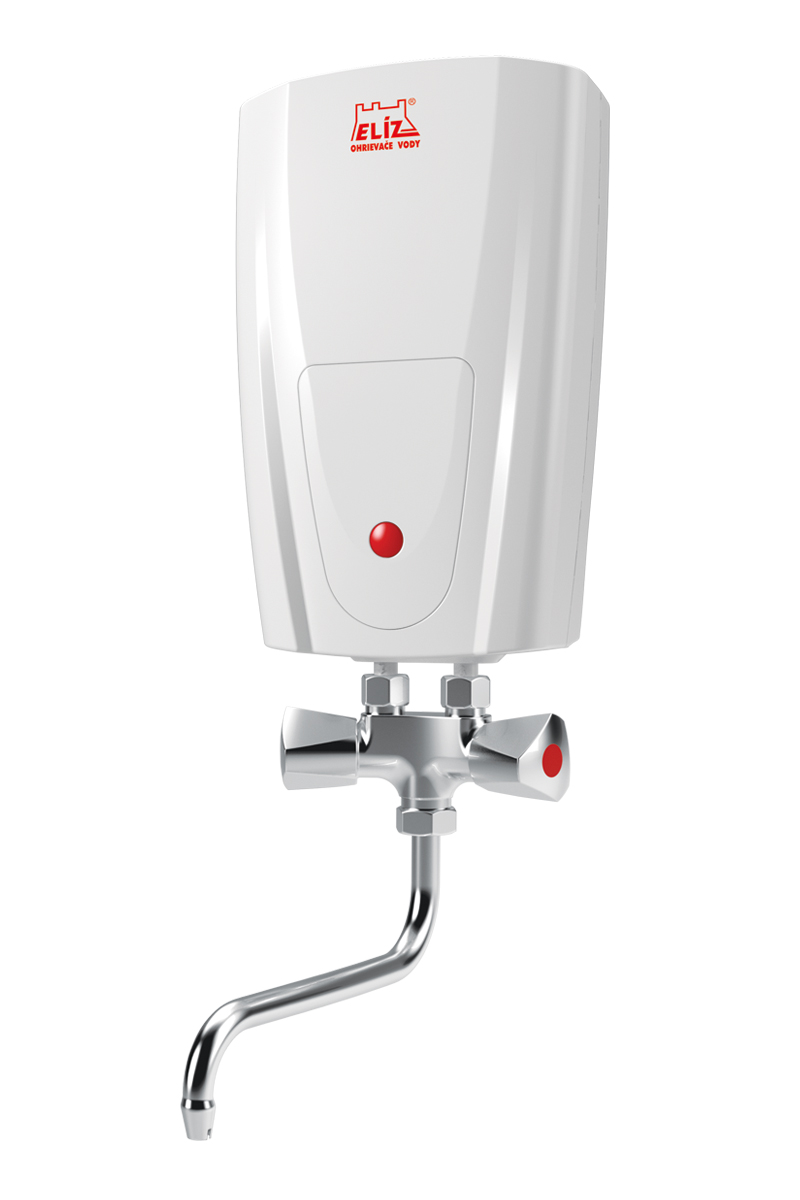

ELIZ EL 41 Okamžitý ohřívač vody

Detailní popis produktu

Okamžité ohřívače vody, jako je ELIZ EL 41, se často používají v bytových a malých komerčních aplikacích, kde je vyžadován okamžitý přístup k teplé vodě. Instalatéři často setkávají s těmito jednotkami v kuchyních, koupelnách nebo v místnostech pro údržbu domů, chat a sociálních zařízení, která nemají centrální systém teplé vody. ELIZ EL 41 je navržen pro nízkotlaké, nepřetlakové systémy a vyžaduje výhradní výběr vody. Je obvykle instalován nad kuchyňskou nebo umyvadlovou nádrží, kde je připojen přímo k zásobování studenou vodou a ovládán speciálním ventilem. Systém funguje bez potřeby zásobníků nebo dodatečné regulace tlaku, což ho činí vhodným pro jednoduché a ekonomické řešení teplé vody.

Není určen pro současný výběr více vodních proudů nebo pro aplikace s vysokým objemem. Ohřívač musí být používán spolu s dodaným nízkotlakým ventilem, který zabrání chybnému provozu a zaručí bezpečný a efektivní výkon. Kompaktní rozměr a lehký design usnadňují snadné montování a minimální požadavky na místo. Zavřený topný prvek snižuje riziko tvorby vodního kamene a bublin ve vodě, což přispívá k dlouhodobé spolehlivosti a jednoduché údržbě.

Technické parametry

Výkon 3500 W označuje maximální energii pro ohřev vody za nominálních podmínek. Napětí 230 V je běžné pro jednofázové domácí systémy ve většině evropských zemí. Ochrana IP 24 znamená, že jednotka je chráněna před pevnými objekty většími než 1 mm a stříkáním vody, což ji činí vhodnou pro vnitřní použití, ale ne pro venkovní nebo vysokou vlhkost. Připojení vody 1/2 palce je typické pro standardní potrubní nápoje, a minimální aktivizační tlak 2 bar zajišťuje spolehlivý provoz po zahájení průtoku. Teplotní pojistka a zavřený topný prvek přispívají k bezpečnosti a odolnosti jednotky, zejména v oblastech s tvrdou vodou nebo kolísajícím vodním tlakem.

Instalace a připojení

Instalace ELIZ EL 41 zahrnuje upevnění jednotky nad určeným výběrem pomocí dodaných montážních závěsů. Vodní vstup je připojen k zásobování studenou vodou pomocí 1/2 palcového závitového nápoje, a výstup je připojen k nízkotlakému ventilovému sestavě. Napájení musí být připojeno k 230 V obvodu s pojistkou 16 A, a kabel by měl být směrován pryč od bodů kontaktu s vodou. Zemní připojení je nezbytné pro dodržování bezpečnostních standardů. Jednotka musí být provozována výhradně s dodaným nízkotlakým ventilem, aby byla zajištěna správná regulace průtoku a zabráněno poškození vnitřních komponent.

Běžné chyby instalace zahrnují chybnou orientaci ventilu, nezajištění jednotky nebo použití nekompatibilních ventilových sestav. Je důležité ověřit, že zásobování vodou splňuje minimální aktivizační tlak 2 bar a že elektrický obvod je správně rozměrován. Jednotka by měla být namontována svisle a umístěna tak, aby kabel nevisel volně nebo nevytvářel pádové nebezpečí. Po instalaci by měl být proveden test průtoku, aby bylo potvrzeno, že ohřívač se aktivuje a deaktivuje správně při otevírání a zavírání ventilu.

Kompatibilita a příslušenství

ELIZ EL 41 je speciálně navržen k provozu s vloženou nízkotlakou ventilovou sestavou. Tento ventil musí být použit pro všechny instalace, aby byl zajištěn správný provoz a aby byly zachovány bezpečnostní funkce jednotky. Ohřívač je kompatibilní se standardními domácími zásobováními vodou a nevyžaduje dodatečnou regulaci tlaku nebo expanzní nádoby. Pro základní provoz nejsou potřeba žádné další příslušenství, a jednotka je dodávána s 110 cm napájecím kabelem s zástrčkou, připraveným k připojení k běžné zásuvce. Je důležité zajistit, že prostředí instalace je bez nadměrné vlhkosti a že elektrické napájení splňuje místní předpisy.

Technický pozadí pro projektanty

ELIZ EL 41 pracuje na principu přímého ohřevu, kde voda je ohřívána při průtoku skrze jednotku. Zavřený topný prvek je navržen tak, aby odolával tvorbě vodního kamene a efektům bublin, což zajišťuje konzistentní výkon i v oblastech s tvrdou vodou. Teplotní pojistka a systém regulace teploty pomáhají zabránit přehřátí a udržují bezpečné provozní podmínky. Nízkotlaký design umožňuje integraci do stávajících potrubních systémů bez potřeby dodatečných tlakových zvýšení nebo zásobníků. Kompaktní rozměry a lehká konstrukce zajišťují vhodnost pro instalaci v úzkých prostorech a omezují dopad na celkové rozložení systému. Dlouhodobá účinnost a životnost závisí na udržování správného vodního tlaku, vyhýbání se nadměrným průtokům a pravidelné kontrole ventilu a elektrických připojení.

Služba a provoz

ELIZ EL 41 vyžaduje minimální údržbu díky zavřenému topnému prvku a integrovaným bezpečnostním funkcím. Pravidelné kontroly by měly zahrnovat ověření, že vodní tlak zůstává v přijatelném rozsahu a že ventilová sestava funguje správně. Indikační světlo poskytuje vizuální potvrzení aktivního ohřevu, a jakékoliv odchylky v provozu by měly vést k dalšímu vyšetření. Jednotka obsahuje teplotní pojistku, která může být znovu nastavena, pokud byla vybavena přehřátím. V technické dokumentaci nejsou uvedeny žádné plánované intervaly údržby, a jednotka je navržena pro nepřetržitý provoz za normálních podmínek. V případě poruchy by měla být jednotka odpojena od napájení a prohlédnuta kvalifikovaným technikem.

Nejčastější otázky

Může být ELIZ EL 41 připojen k běžnému zásobování studenou vodou?
Ano, ELIZ EL 41 je navržen k použití s běžným zásobováním studenou vodou, pokud je splněn minimální aktivizační tlak 2 bar. Nevýhodou není potřeba odděleného systému teplé vody nebo tlakového zvýšení.

Je ELIZ EL 41 vhodný pro současný výběr z více výstupů?
Ne, ELIZ EL 41 je určen pouze pro jednotlivý výběr. Nevhodí se pro současný výběr více proudů nebo pro aplikace s vysokým objemem díky svému nízkotlakému návrhu.

Může být ELIZ EL 41 použit s jiným ventilem než ten dodaný?
Ne, ELIZ EL 41 musí být použit s dodanou nízkotlakou ventilovou sestavou. Použití jiného ventilu může ohrozit výkon a bezpečnostní funkce jednotky.

Co mám dělat, pokud se ohřívač přestane během provozu fungovat?
Pokud se ohřívač přestane fungovat, odpojte napájení a zkontrolujte vodní tlak a provoz ventilu. Teplotní pojistka mohla být vybavena přehřátím a může být znovu nastavena, pokud je to nutné. Pokud problém přetrvává, obraťte se na kvalifikovaného technika pro další pomoc.
