ELIZ EL 51 Topení vody

Detailní popis produktu

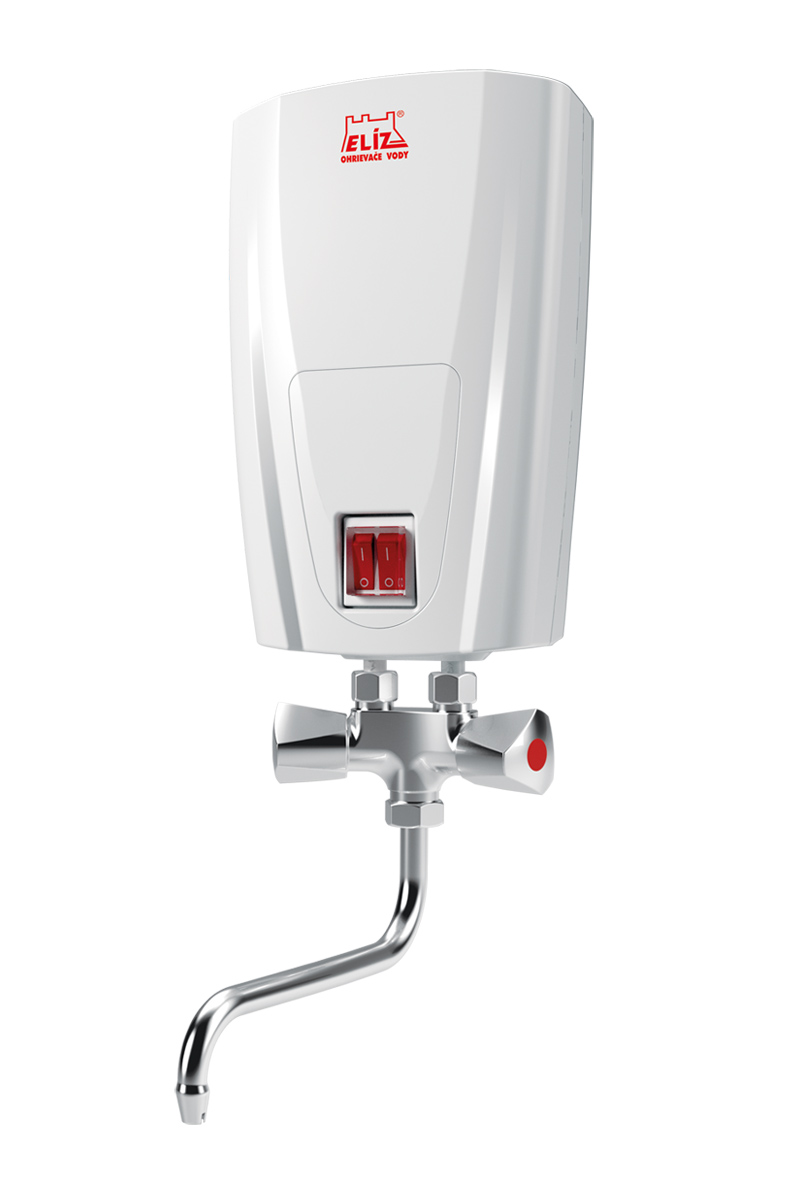

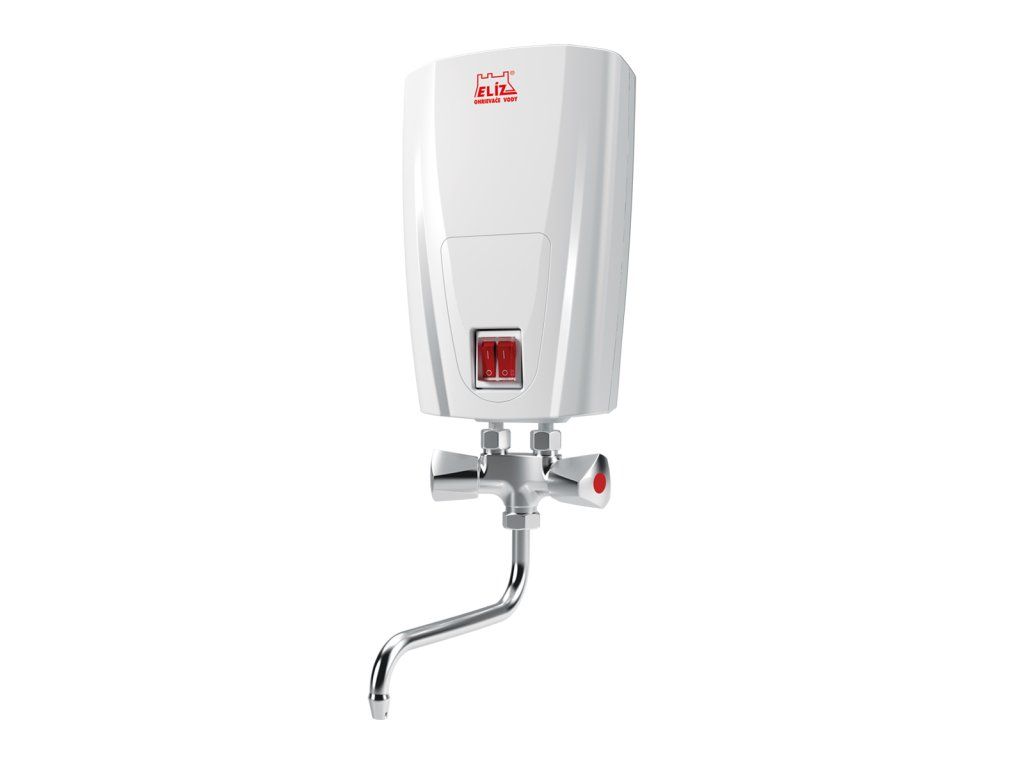

ELIZ EL 51 je kompaktní elektrický průtokový ohřívač určený pro montáž na místě použití v jediném místě, jako jsou umyvadla v koupelnách nebo kuchyňská dřezová místa. Pracuje bez tlaku a je vhodný pro prostředí, kde není dostupný centrální systém ohřevu vody. Instalatéři často tento typ zařízení nalézají v domácích bytech, chatách nebo malých objektech, jako jsou ubytovny a pracovny. Zařízení zajistí okamžité dodání teplé vody bez potřeby zásobníku. Je běžně integrováno do systémů, kde je limitován prostor a vyžaduje se rychlé dodání teplé vody.

Jeho konstrukce umožňuje jednoduchou montáž nad dřezem nebo umyvadlem, s všemi potřebnými komponenty pro přímou instalaci. Ohřívač vyžaduje minimální průtok a tlak vody ke spuštění, což zajišťuje bezpečný a efektivní provoz. Je zvláště vhodný pro místa, kde tradiční metody ohřevu vody nejsou praktické kvůli omezenému prostoru nebo požadavkům na energetickou efektivitu.

Technické parametry

typ	EL 51
výkon	1500 / 3500 / 5000 W
napětí	230 V
proud	25 A
elektrická ochrana	IP 24
nastavení výkonu	ano
napojení na vodu	1/2 palce
minimální spínací tlak	2 bar
pojistka	ano
hmotnost	1,58 kg
rozměry produktu	Š / V / H: 145 x 232 x 84 mm
záruka	2 roky
EAN	3800035731156
Kód	ELZ_3272
Značka	ELIZ

ELIZ EL 51 nabízí tři výběrové výkonové úrovně (1500 / 3500 / 5000 W), což umožňuje přizpůsobení různým průtokům a teplotním požadavkům. IP24 klasifikace zajišťuje základní ochranu proti prachu a vodním stříkám, činí jej vhodným pro vlhké prostředí. Minimální spínací tlak 2 bar je klíčový pro zajištění správného průtoku vody přes ohřívač a prevence suchého chodu. Zahrnutí tepelné pojistky přidává další vrstvu bezpečnosti, zejména v případech přehřátí. Kompaktní rozměry (145 x 232 x 84 mm) umožňují instalaci v uzavřených prostorech, přesto poskytují dostatečný výkon pro většinu domácích aplikací.

Instalace a napojení

Pro instalaci ELIZ EL 51 začněte tím, že zajistíte vypnutí vodovodního přívodu a že povrch pro montáž je stabilní a suchý. Jednotka se připojuje přes 1/2 palce vstup a musí být kombinována s dodaným beztlakovým ventilem. Potvrďte, že ventil je správně sedl a utěsněn, aby se zabránilo únikům. Elektrické napojení vyžaduje 230 V napájení s 25 A jisticím modulem. Je klíčové ověřit, že drátování je pevné a že uzemnění je neporušené. Před uvedením do provozu zkontrolujte požadavek na minimální vodní tlak 2 bar, aby byla zajištěna správná funkce. Běžnou chybou během instalace je použití nekompatibilních ventilů, které mohou vést k problémům s tlakem nebo přehřátí. Vždy používejte dodaný ventil a zajistěte, že zařízení je namontováno vertikálně, aby byla zachována optimální výkonnost.

Kompatibilita a příslušenství

ELIZ EL 51 je specificky navržen k fungování s dodaným beztlakovým ventilem, který musí být použit k zajištění správného průtoku a regulace tlaku vody. Pro standardní instalaci nejsou potřeba žádné další příslušenství, protože ohřívač obsahuje všechny potřebné komponenty pro okamžité použití. Je kompatibilní s běžnými studenými vodovodními přívody a může být integrován do stávajících kanalizačních systémů s minimálními úpravami. Ohřívač není určen k použití s externími expanzními nádržemi nebo tlakovými zvýšiči, protože je navržen pro provoz při nízkém tlaku. Při plánování instalace zajistěte, že elektrický systém podporuje maximální proud 25 A a že obvod je výhradně určen pro toto zařízení.

Technický pozadí pro projektanty

ELIZ EL 51 pracuje tak, že ohřívá vodu při jejím průtoku jednotkou, pomocí dvou vnitřních topných prvků, které lze přepínat mezi třemi výkonovými režimy. Tato metoda přímého ohřevu eliminuje potřebu zásobníku a snižuje ztráty tepla. Topné prvky jsou uzavřeny do ochranného obalu, který pomáhá předcházet usazování vodního kamene a zlepšuje odolnost proti vzduchovým bublinám ve vodním průtoku. Jednotka se integruje do systému přes 1/2 palce vstup a spoléhá na minimální vodní tlak 2 bar pro aktivaci. Tepelná pojistka a dvojitý vodotěsný spínač poskytují vícevrstvenou ochranu proti elektrickým poruchám a přehřátí. Trvanlivost a účinnost jednotky závisí na udržování konzistentního průtoku vody a zabráníme suchému provozu, který může poškodit topné prvky.

Servis a provoz

Při běžném provozu ELIZ EL 51 vyžaduje minimální údržbu. Pravidelně zkontrolujte průtok a tlak vody, aby byl zajištěn minimální aktivní úroveň 2 bar. Inspekcí elektrických připojení hledejte známky opotřebení nebo koroze a ověřte, že uzemňovací vodič zůstává neporušený. Tepelná pojistka poskytuje automatickou funkci resetu v případě přehřátí, ale opakované aktivace mohou signalizovat poruchu v systému. Pokud zařízení nefunguje, odpojte napájení a zkontrolujte ventil a vodovodní přívod na možné blokáže. Nejsou definovány konkrétní intervaly údržby, ale doporučuje se roční inspekce v prostředích s vysokým využitím, aby byla zajištěna pokračující výkonnost.

Nejčastěji kladené otázky

Může být ELIZ EL 51 použit s běžným studeným vodovodem?
Ano, ohřívač je navržen k použití s běžným studeným vodovodem a není vyžadována samostatná linka teplé vody.

Je možné použít jiný ventil než ten dodaný?
Ne, ohřívač musí být použit spolu s dodaným beztlakovým ventilem k zajištění správného provozu a bezpečnosti.

Co se má udělat, pokud ohřívač neprobuzí?
Zkontrolujte, že vodní tlak je alespoň 2 bar a ventil je plně otevřený. Pokud se problém opakuje, odpojte napájení a zkontrolujte elektrická připojení.

Jak se nastavuje výkonový režim na ELIZ EL 51?
Výkonový režim se nastavuje pomocí dvojitého vodotěsného spínače na zařízení, který umožňuje výběr mezi 1500, 3500 nebo 5000 W režimy.
